Серия GN 950.6
GN 950.6-A
Маховики
Нержавеющая сталь
Без ручки
Исполнения серии GN 950.6
Изображения

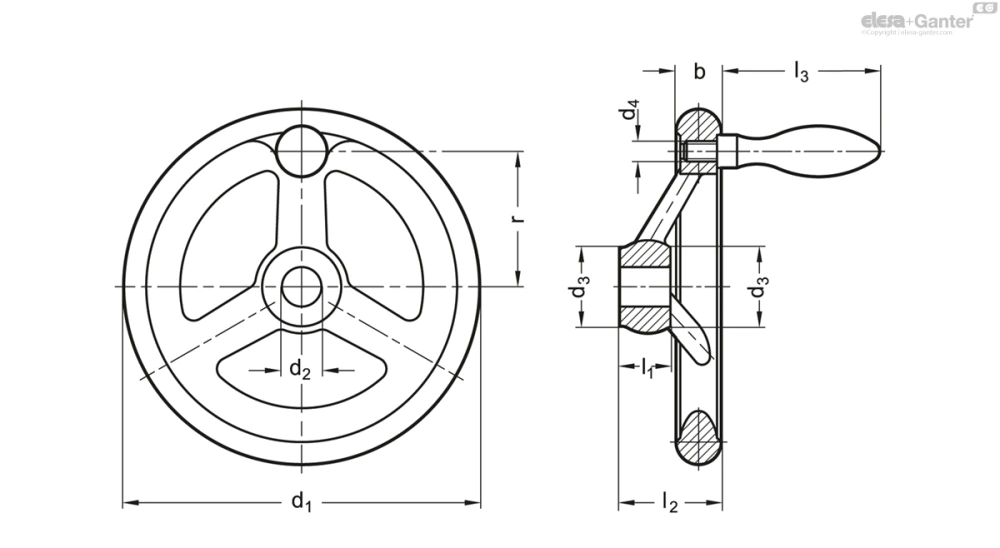

Схемы
GN 950.6-A
Таблица моделей — Маховики
| Артикул |
|
|
|
|
|
|
|
|
|
|
Количество спиц |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 950.6-100-B10-A | 100 | 10 | 14.5 | 25.5 | M 6 | 17 | 33 | 48.5 | 36 | 16 | 3 | 406 | |
| GN 950.6-100-K10-A | 100 | 10 | 14.5 | 25.5 | M 6 | 17 | 33 | 48.5 | 36 | 16 | 3 | 406 | |
| GN 950.6-125-B12-A | 125 | 12 | 15.8 | 27 | M 8 | 18 | 35.5 | 62 | 47 | 20 | 3 | 641 | |
| GN 950.6-125-K12-A | 125 | 12 | 15.8 | 27 | M 8 | 18 | 35.5 | 62 | 47 | 20 | 3 | 641 | |
| GN 950.6-140-B14-A | 140 | 14 | 17 | 29 | M 8 | 19 | 38.5 | 62 | 52 | 20 | 3 | 865 | |
| GN 950.6-140-K14-A | 140 | 14 | 17 | 29 | M 8 | 19 | 38.5 | 62 | 52 | 20 | 3 | 865 | |
| GN 950.6-160-B14-A | 160 | 14 | 17.5 | 31 | M 10 | 20 | 39.5 | 77 | 62 | 25 | 3 | 1090 | |
| GN 950.6-160-K14-A | 160 | 14 | 17.5 | 31 | M 10 | 20 | 39.5 | 77 | 62 | 25 | 3 | 1090 | |
| GN 950.6-200-B18-A | 200 | 18 | 20 | 37 | M 10 | 24 | 44.5 | 77 | 80 | 25 | 3 | 1800 | |
| GN 950.6-200-K18-A | 200 | 18 | 20 | 37 | M 10 | 24 | 44.5 | 77 | 80 | 25 | 3 | 1800 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
Типы
- Тип A: без ручки
- Тип F: с фиксированной ручкой
Корпус маховика
Нержавеющая сталь AISI 316, прецизионное литьё
- Механически обработанная втулка
- Полированный и обточенный обод
- Немеханическая матовая дробеструйная обработка
Фиксированная ручка DIN 39
Нержавеющая сталь AISI 316L
Информация
Размеры маховиков GN 950.6 из нержавеющей стали полностью соответсвуют размерам маховиков DIN 950.
Принадлежности
- GN 184.5 Потайные шайбы (для осевой фиксации)
По запросу
- другое отверстие - Ø
- С квадратным отверстием
Техническая информация
- Шпоночный паз P9 DIN 6885
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
- Характеристики нержавеющей стали
