Регулируемые ручки рычажного типа

для трубчатых зажимных коннекторов / зажимы линейного привода

Таблица (PDF)

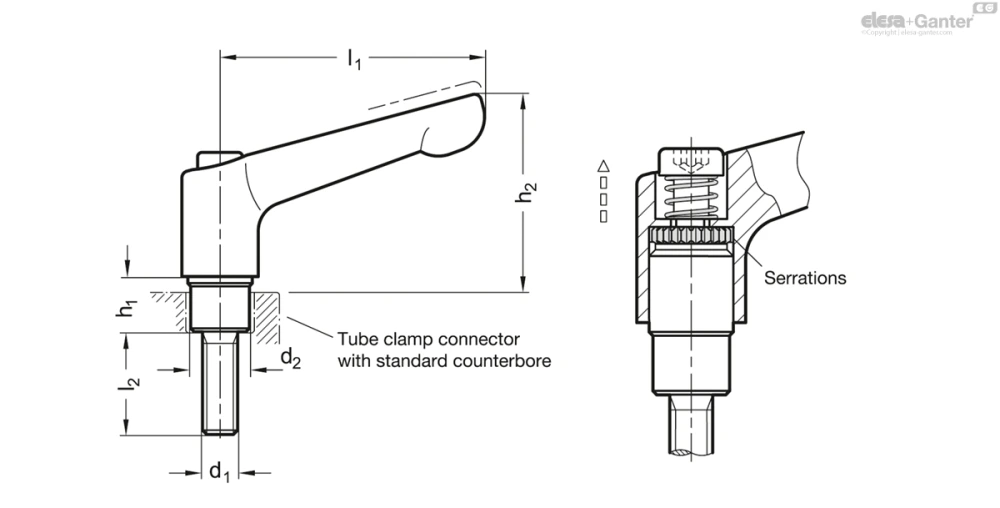

GN 911

Таблица моделей — Регулируемые ручки рычажного типа

Артикул	l₁	d₁	l₂	d₂	h₁	h₂≈	Вес (г)
GN 911-45-M6-20-SR	45	M 6	20	10	9	34	41
GN 911-63-M6-20-SR	63	M 6	20	10	12	44	84
GN 911-63-M8-25-SR	63	M 8	25	13	12.5	42	93
GN 911-63-M8-30-SR	63	M 8	30	13	12.5	42	96
GN 911-63-M8-35-SR	63	M 8	35	13	12.5	42	97
GN 911-63-M8-40-SR	63	M 8	40	13	12.5	42	102
GN 911-63-M8-50-SR	63	M 8	50	13	12.5	42	103
GN 911-78-M8-25-SR	78	M 8	25	13	15	52	149
GN 911-78-M8-30-SR	78	M 8	30	13	15	52	151
GN 911-78-M8-35-SR	78	M 8	35	13	15	52	147
GN 911-78-M8-40-SR	78	M 8	40	13	15	52	153
GN 911-78-M8-50-SR	78	M 8	50	13	15	52	151
GN 911-78-M10-35-SR	78	M 10	35	16	16	50	166
GN 911-78-M10-50-SR	78	M 10	50	16	16	50	176
GN 911-78-M10-55-SR	78	M 10	55	16	16	50	179
GN 911-78-M10-60-SR	78	M 10	60	16	16	50	182
GN 911-78-M10-65-SR	78	M 10	65	16	16	50	185
GN 911-92-M10-35-SR	92	M 10	35	16	16	60	221
GN 911-92-M10-50-SR	92	M 10	50	16	16	60	230
GN 911-92-M10-55-SR	92	M 10	55	16	16	60	233
GN 911-92-M10-60-SR	92	M 10	60	16	16	60	236
GN 911-92-M10-65-SR	92	M 10	65	16	16	60	236

3D-модель Технические данные (PDF)

Характеристики

Рукоятка

Цинк, литьё под давлением

С пластиковым покрытием

серебристый цвет, RAL 9006, текстурированная отделка SR

Резьбовая втулка и фиксирующий винт

Нержавеющая сталь AISI 303

Информация

Регулируемые рукоятки GN 911 заменяют винты с торцевой головкой с внутренним шестигранником DIN 912 зажимных соединителей для труб и зажимов линейного привода.

В таблице размеров зажимных соединителей для труб и зажимов линейного привода указаны соответствующие ручки рычажного типа для каждого положения винта.
