Серия GN 900

GN 900-HN/HR

Регулируемые каретки

с маховиком и цифровым индикатором положения

с маховиком и цифровым индикатором положения

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 900

GN 900-D

GN 900-D

Регулируемые каретки

с ручкой управления
GN 900-DN/DR

GN 900-DN/DR

Регулируемые каретки

с ручкой управления и цифровым индикатором положения
GN 900-H

GN 900-H

Регулируемые каретки

с маховиком
GN 900-HN/HR

GN 900-HN/HR

Регулируемые каретки

с маховиком и цифровым индикатором положения
GN 900-S

GN 900-S

Регулируемые каретки

без регулируемого шпинделя и рабочего элемента

Изображения

GN 900-HN/HR — Регулируемые каретки GN 900-HN/HR — Регулируемые каретки GN 900-HN/HR — Регулируемые каретки

Схемы

Схема GN 900-HN/HR

GN 900-HN/HR

Таблица моделей — Регулируемые каретки

Артикул
l10
l13
В корзину
GN 900-50-95-25-HN-1 50 95-25 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 480
GN 900-50-95-25-HN-2 50 95-25 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 510
GN 900-50-120-50-HN-1 50 120-50 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 540
GN 900-50-120-50-HN-2 50 120-50 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 560
GN 900-50-145-75-HN-1 50 145-75 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 550
GN 900-50-145-75-HN-2 50 145-75 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 580
GN 900-50-170-100-HN-1 50 170-100 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 580
GN 900-50-170-100-HN-2 50 170-100 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 620
GN 900-80-145-25-HN-1 80 145-25 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1344
GN 900-80-145-25-HN-2 80 145-25 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1373
GN 900-80-170-50-HN-1 80 170-50 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1400
GN 900-80-170-50-HN-2 80 170-50 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1460
GN 900-80-195-75-HN-1 80 195-75 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1489
GN 900-80-195-75-HN-2 80 195-75 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1518
GN 900-80-220-100-HN-1 80 220-100 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1560
GN 900-80-220-100-HN-2 80 220-100 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1600
GN 900-120-185-25-HN-1 120 185-25 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3135
GN 900-120-185-25-HN-2 120 185-25 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3150
GN 900-120-210-50-HN-1 120 210-50 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3335
GN 900-120-210-50-HN-2 120 210-50 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3364
GN 900-120-235-75-HN-1 120 235-75 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3627
GN 900-120-235-75-HN-2 120 235-75 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3656
GN 900-120-260-100-HN-1 120 260-100 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3677
GN 900-120-260-100-HN-2 120 260-100 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3706
GN 900-50-95-25-HR-1 50 95-25 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 480
GN 900-50-95-25-HR-2 50 95-25 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 510
GN 900-50-120-50-HR-1 50 120-50 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 540
GN 900-50-120-50-HR-2 50 120-50 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 560
GN 900-50-145-75-HR-1 50 145-75 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 550
GN 900-50-145-75-HR-2 50 145-75 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 580
GN 900-50-170-100-HR-1 50 170-100 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 580
GN 900-50-170-100-HR-2 50 170-100 M6 x 1 M 4 17 50 22 13 22.5 23 7 4.5 47 29 18 70 6 12 20 22 52 24 33 57 36 30 30 1.5 620
GN 900-80-145-25-HR-1 80 145-25 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1344
GN 900-80-145-25-HR-2 80 145-25 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1373
GN 900-80-170-50-HR-1 80 170-50 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1400
GN 900-80-170-50-HR-2 80 170-50 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1460
GN 900-80-195-75-HR-1 80 195-75 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1489
GN 900-80-195-75-HR-2 80 195-75 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1518
GN 900-80-220-100-HR-1 80 220-100 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1560
GN 900-80-220-100-HR-2 80 220-100 M8 x 1 M 5 22 80 22 20.5 35.5 36 10 10 51 37 10 120 8 16 24 31 55 27 33 66 25 30 50 2 1600
GN 900-120-185-25-HR-1 120 185-25 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3135
GN 900-120-185-25-HR-2 120 185-25 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3150
GN 900-120-210-50-HR-1 120 210-50 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3335
GN 900-120-210-50-HR-2 120 210-50 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3364
GN 900-120-235-75-HR-1 120 235-75 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3627
GN 900-120-235-75-HR-2 120 235-75 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3656
GN 900-120-260-100-HR-1 120 260-100 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3677
GN 900-120-260-100-HR-2 120 260-100 M10 x 1 M 5 34 100 34 26.3 45 46 13.8 10 57 45 5 160 10 18 34 46 69 41 33 81 25 30 80 2 3706
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип D: с ручкой управления
  • Тип H: с маховиком (от размера 50 и более)
  • Тип DN: с ручкой управления и цифровым индикатором положения DD51 (начиная с размера 50)
  • Тип DR: с ручкой управления и цифровым индикатором положения DD51 (начиная с размера 50)
  • Тип HN: с маховиком и цифровым индикатором положения DD51 (начиная с размера 50)
  • Тип HR: с маховиком и цифровым индикатором положения DD51 (начиная с размера 50)
  • Тип S: без регулируемого шпинделя и рабочего элемента (т. е. для монтажа пневматического цилиндра)

Идентификационный номер

  • № 1: без регулируемой ручки рычажного типа
  • № 2: с регулируемой ручкой рычажного типа

Салазки / торцевые пластины

Алюминий прессованный

анодированное выдавливание, естественный цвет

Направляющие валы

Нержавеющая сталь

Привод

  • Главный шпиндель / шарикоподшипник из
  • Нержавеющая сталь
  • Гайка винтовой передачи
  • Пластик

Крепёжные винты

Нержавеющая сталь

Ручка управления / Кольцевая шкала

Алюминий, анодированный, чёрный цвет

Информация

Регулируемые каретки GN 900 могут быть объединены с рядом адаптеров для получения различных конфигураций оси.

Эти крепёжные блоки и соединительные комплекты (GN 900.1, GN 900.2, GN 900.3) могут быть установлены на регулируемых каретках быстрым и лёгким способом.

Для точной регулировки предусмотрена кольцевая шкала с ценой деления 0,05 мм, с цифровым индикатором положения 0,02 мм.

Кроме того, эти регулируемые каретки (Тип D, с ручкой управления) являются коррозионностойкими.

Аксессуары

  • Дисковые маховики VDN.FP
  • Индикаторы положения BSA-N51

Вопрос о продукции

Спросите о серии GN 900-HN/HR — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 900.1 — Крепёжные блоки

GN 900.1

Крепёжные блоки

для регулируемых кареток GN 900

Крепёжные блоки
GN 900.2 — Соединительные комплекты X-Y

GN 900.2

Соединительные комплекты X-Y

для регулируемых кареток GN 900

Соединительные комплекты X-Y
GN 900.3 — Соединительные комплекты X-Z

GN 900.3

Соединительные комплекты X-Z

для регулируемых кареток GN 900

Соединительные комплекты X-Z
GN 900.4 — Монтажные пластины

GN 900.4

Монтажные пластины

для регулируемых кареток GN 900, Алюминий

Монтажные пластины
GN 900.5 — Поворотные пластины

GN 900.5

Поворотные пластины

для регулируемых кареток GN 900

Поворотные пластины
GN 900.6 — Поворотные столы

GN 900.6

Поворотные столы

Поворотные столы

Артикул модели

GN 900-HN/HR — Регулируемые каретки

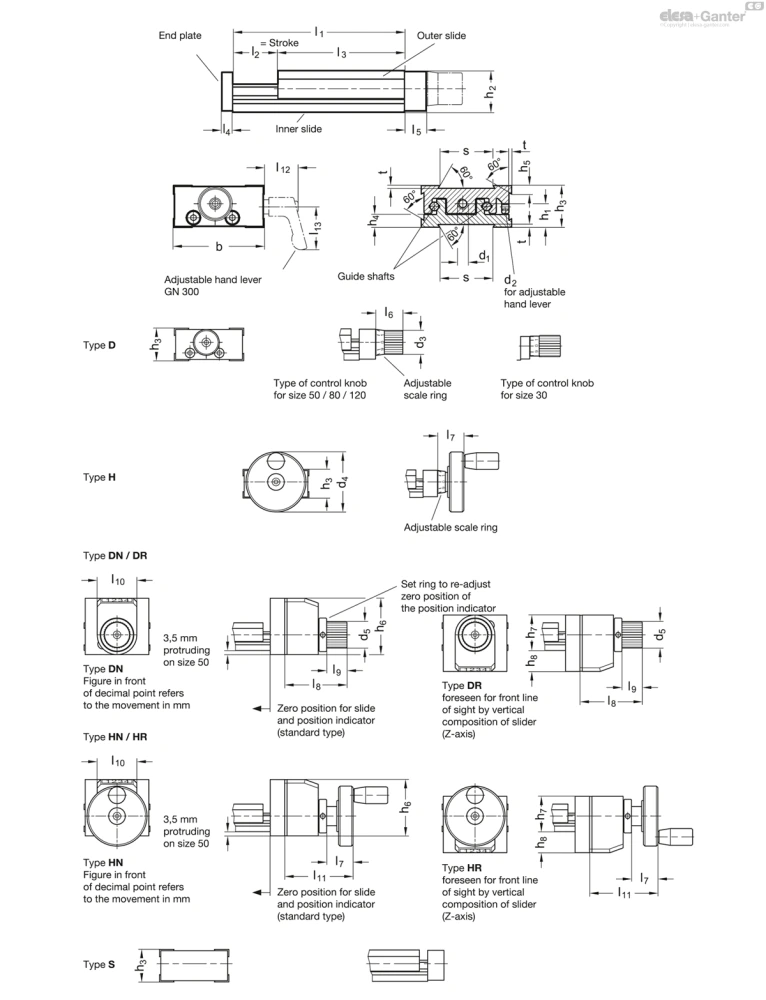

Чертёж GN 900-HN/HR
