Соединительные комплекты X-Z

для регулируемых кареток GN 900

Таблица (PDF)

GN 900.3

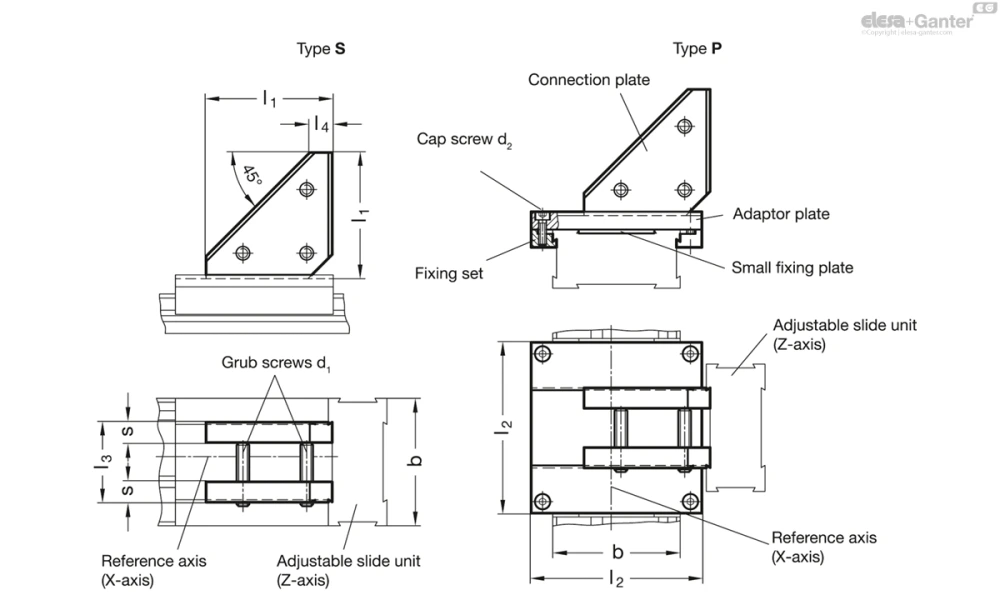

Таблица моделей — Соединительные комплекты X-Z

Артикул	b Размер скольжения	l₁	d₁	d₂	l₂	l₃	l₄	s	Вес (г)
GN 900.3-30-30-P	30	30	M 4	M 2.5	41	17	6	6	47
GN 900.3-50-50-P	50	50	M 5	M 3	67	32	8	8	185
GN 900.3-80-80-P	80	80	M 6	M 4	105	52	13	12	680
GN 900.3-120-120-P	120	120	M 8	M 5	145	82	13	16	1770
GN 900.3-30-30-S	30	30	M 4	M 2.5	41	17	6	6	50
GN 900.3-50-50-S	50	50	M 5	M 3	67	32	8	8	76
GN 900.3-80-80-S	80	80	M 6	M 4	105	52	13	12	278
GN 900.3-120-120-S	120	120	M 8	M 5	145	82	13	16	779

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип |b
bb|: монтаж Z-оси с помощью соединительной пластины и дополнительной пластины

Тип S: прямой монтаж Z-оси с помощью соединительной пластины

Алюминий

анодированные, естественный цвет

Установочный винт DIN 913

Оцинкованная сталь

Винты с головкой под торцевой ключ DIN 912

Нержавеющая сталь

Информация

С соединительными комплектами GN 900.3 две регулируемые каретки GN 900 могут быть скомбинированы для создания осевой конфигурации X–Z.

Комбинация создаётся при помощи двух соединительных пластин, которые исключают необходимость любых крепёжных отверстий в направляющих. В то же время регулируемая каретка с Z-осью по-прежнему может быть настроена (в ограниченной степени (вертикально к Z-оси)).

Конфигурация движения Z-оси параллельно опорной оси (тип P) требует использования переходной пластины (в комплекте с крепёжными элементами, небольшими крепёжными пластинами и винтами с головкой под торцевой ключ), которая входит в комплект.

Небольшие крепёжные пластины служат для перпендикулярного выравнивания Z-оси и точной регулировки держателя пластины (Тип P).

Все необходимые для комплекта детали включены в комплект поставки.
