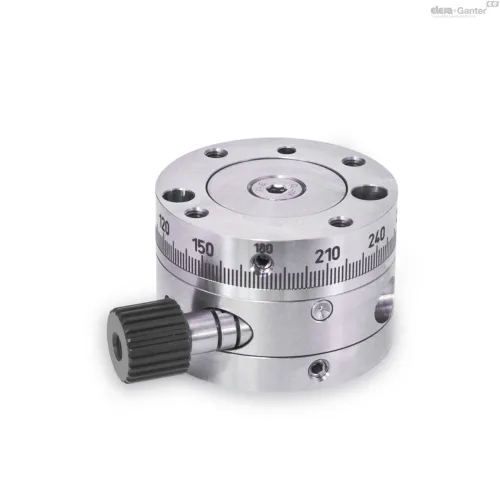

Поворотные столы

GN 900.6

Таблица моделей — Поворотные столы

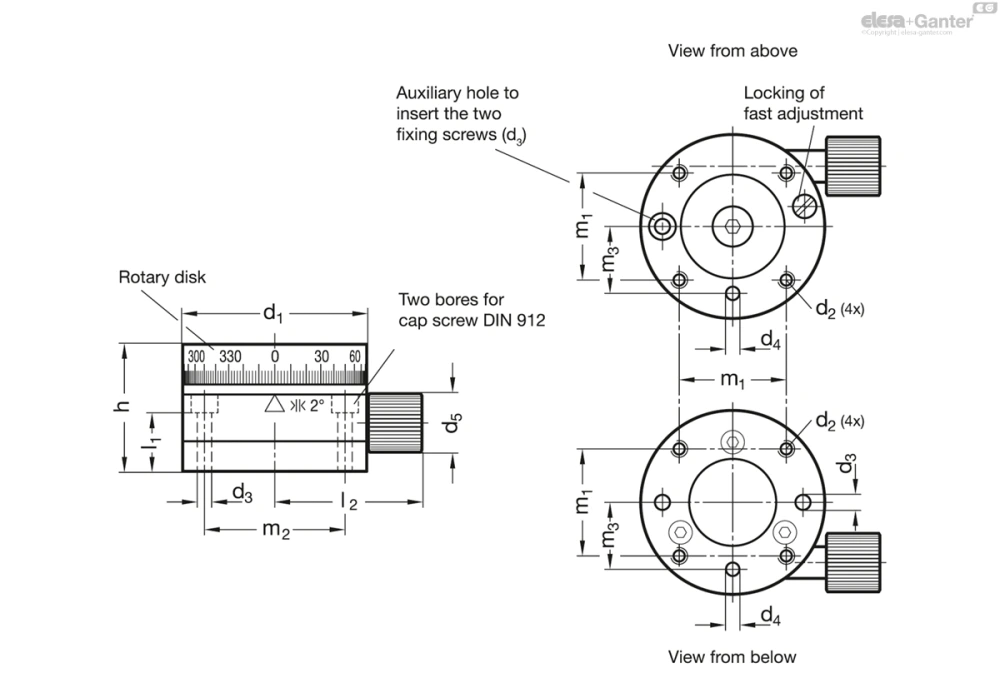

Артикул	d_1h7	d₂	d_3Screw	d_4H7	d₅	h	l₁	l₂	m₁	m₂	m₃±0.02	useable forH mounting platesH GN 900.4H Size	Вес (г)	В корзину
GN 900.6-55	55	M 5 - 8	M 4	4 - 10	17	38	17.5	44	32	42	20	50	662
GN 900.6-80	80	M 5 - 8	M 5	4 - 10	23	45	24	59	40	60	30	80 \| 120	1800

3D-модель Технические данные (PDF)

Характеристики

Поворотный диск

Нержавеющая сталь AISI 303

все другие детали

Сталь (оцинкованная)

и / или латунь

Ручка управления

Алюминий

чёрный цвет, анодированный

Информация

Поворотные столы GN 900.6 представляют собой поворотные устройства для работы в ручном режиме. Для получения поворотного движения мы используем высококачественный червячный привод.

Поворотный стол также оснащён быстрой регулировкой. Для этой цели установочный винт на стороне поворотного диска должен быть ослаблен. Кроме того, поворотный диск также может быть зажат с помощью легкодоступного установочного винта. В обоих случаях используются внутренние конические фиксирующие детали.

Регулируемые каретки GN 900

Монтажная пластина GN 900.4 (для крепления на регулируемой каретке)

Техническая информация

Основные допуски по стандартам ISO

Характеристики нержавеющей стали

Дополнительная техническая информация

d₁	Поворот диапазон	допуск Неконцентричность	круговая биение	Максимум. Запись момент M_D	Максимум. грузоподъемность вращающегося диска unclamped	Максимум. грузоподъемность вращающегося диска зажимается M_K	F макс. Ньютон
55	0°	± 0.02	± 0.02	1.5 Nm	5 Nm	10 Nm	50
80	0°	± 0.03	± 0.03	2.5 Nm	5 Nm	10 Nm	100
