Соединительные комплекты X-Y

для регулируемых кареток GN 900

Таблица (PDF)

GN 900.2

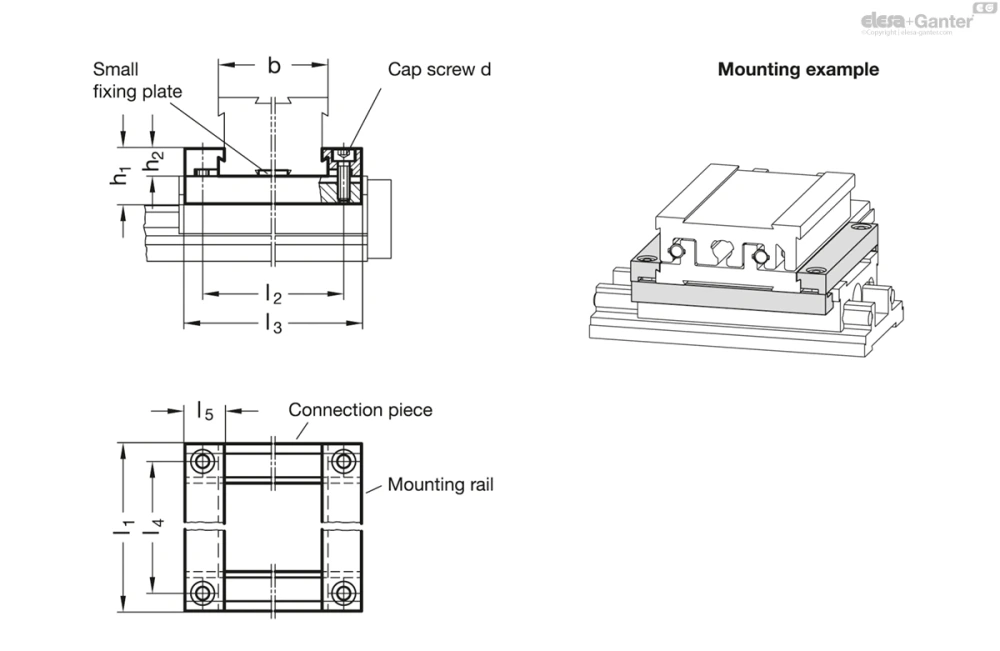

Таблица моделей — Соединительные комплекты X-Y

Артикул	b Размер скольжения	l₁	d	h₁	h₂	l₂	l₃	l₄	l₅	Вес (г)
GN 900.2-30-41	30	41	M 2.5	8.4	4.2	35.4	41	35.4	6.5	12
GN 900.2-50-67	50	67	M 3	14	7	58	67	58	10	49
GN 900.2-80-105	80	105	M 4	25	12.5	92	105	92	14.5	186
GN 900.2-120-145	120	145	M 5	27.6	13.8	131.8	145	131.8	14.5	323

3D-модель Технические данные (PDF)

Характеристики

Алюминий

анодированные, естественный цвет

Винты с головкой под торцевой ключ DIN 912

Нержавеющая сталь

Информация

С соединительными комплектами GN 900.2 две регулируемые каретки GN 900 могут быть скомбинированы для создания осевой конфигурации X–Y.

Эта комбинация достигается с использованием системы зажимных приспособлений, которая исключает использование каких-либо монтажных отверстий в направляющей.

Стационарное основание второй регулируемой каретки закрепляется на направляющей первого блока для образования конфигурации X-Y. Салазки на обоих блоках вместе обеспечивают движение X-Y.

Небольшая монтажная плита используется для перпендикулярного выравнивания и точной регулировки конфигурации XY-оси.

Все необходимые для комплекта детали включены в комплект поставки.
