Серия GN 900.1
GN 900.1
Крепёжные блоки
для регулируемых кареток GN 900
Крепёжные блоки
Изображения

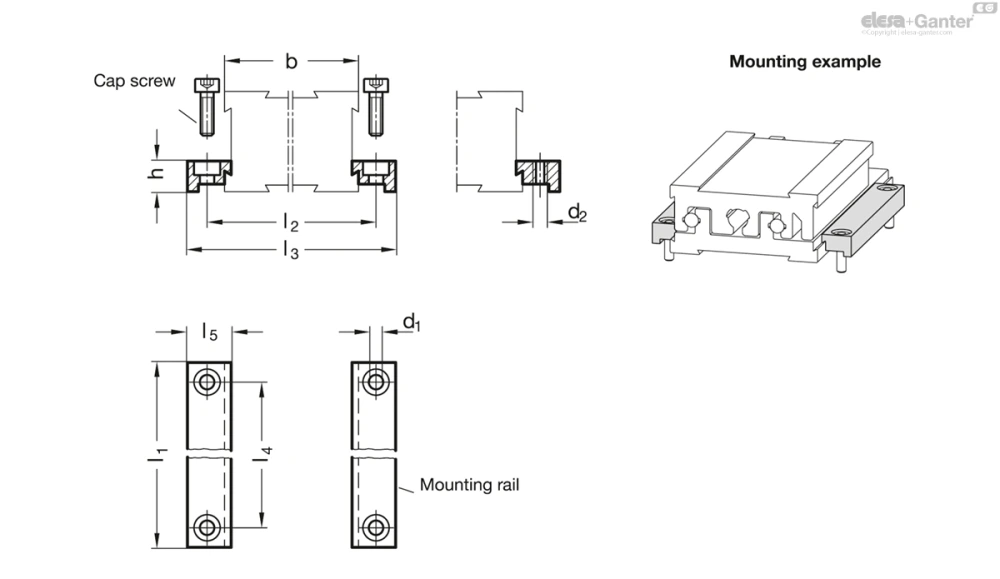

Схемы
GN 900.1
Таблица моделей — Крепёжные блоки
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 900.1-30-41-A | 30 | 41 | 2.7 | M 2.5 | 4.2 | 35.4 | 41 | 35.4 | 6.5 | 7 | |
| GN 900.1-50-67-A | 50 | 67 | 3.3 | M 3 | 7 | 58 | 67 | 58 | 10 | 20 | |
| GN 900.1-80-105-A | 80 | 105 | 4.5 | M 4 | 12.5 | 92 | 105 | 92 | 14.5 | 84 | |
| GN 900.1-120-145-A | 120 | 145 | 5.5 | M 5 | 13.8 | 131.8 | 145 | 131.8 | 14.5 | 134 | |
| GN 900.1-30-41-B | 30 | 41 | 2.7 | M 2.5 | 4.2 | 35.4 | 41 | 35.4 | 6.5 | 8 | |
| GN 900.1-50-67-B | 50 | 67 | 3.3 | M 3 | 7 | 58 | 67 | 58 | 10 | 24 | |
| GN 900.1-80-105-B | 80 | 105 | 4.5 | M 4 | 12.5 | 92 | 105 | 92 | 14.5 | 87 | |
| GN 900.1-120-145-B | 120 | 145 | 5.5 | M 5 | 13.8 | 131.8 | 145 | 131.8 | 14.5 | 138 |
Характеристики
Типы
- Тип A: с отверстием для крепёжного винта
- Тип B: с резьбовым отверстием d2
Алюминий
анодированные, естественный цвет
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь
Информация
Крепёжные блоки GN 900.1 устанавливаются в основание регулируемых кареток GN 900 со стороны оператора.
Монтаж производится на внешнем выступе салазки таким образом, чтобы внутренняя направляющая всё ещё могла перемещаться.
Крепёжный блок GN 900.1 состоит из двух монтажных реек. Четыре крепёжных винта из нержавеющей стали включены в комплект.
