Серия GN 875

GN 875-F

Поворотные зажимы

пневматические, в блочном исполнении

переходный фланец

Таблица (PDF)

Исполнения серии GN 875

GN 875-A

Поворотные зажимы

пневматические, в блочном исполнении

GN 875-AC

Поворотные зажимы

пневматические, в блочном исполнении

GN 875-B

Поворотные зажимы

пневматические, в блочном исполнении

GN 875-F

Поворотные зажимы

пневматические, в блочном исполнении

GN 875-N

Поворотные зажимы

пневматические, в блочном исполнении

GN 875-F

Таблица моделей — Поворотные зажимы

Артикул	Размер	d₁	Fs в Н	b₂	b₅	d₂	d₄	h₁	h₂≈	l₁	m₃	t₁≈	w_1clamping stroke	w_1Stroke	Макс. момент затяжки в Н·м	Вес (г)
GN 875-16-8-L-F	16	8	89	28	13	M 5	M 5	70	75	11	22	12	8.5	17	6	243
GN 875-16-8-R-F	16	8	89	28	13	M 5	M 5	70	75	11	22	12	8.5	17	6	243
GN 875-20-12-L-F	20	12	118	30	18	M 5	M 6	74	79	13	30	14	15	27	9	301
GN 875-20-12-R-F	20	12	118	30	18	M 5	M 6	74	79	13	30	14	15	27	9	301
GN 875-25-14-L-F	25	14	170	35	25	M 5	M 6	78	82	15.5	38	14	14	27	9	402
GN 875-25-14-R-F	25	14	170	35	25	M 5	M 6	78	82	15.5	38	14	14	27	9	402
GN 875-32-16-L-F	32	16	270	45	30	G 1/8	M 8	90	95	20	45	16	14	30	18	671
GN 875-32-16-R-F	32	16	270	45	30	G 1/8	M 8	90	95	20	45	16	14	30	18	671
GN 875-40-16-L-F	40	16	450	55	30	G 1/8	M 8	90	95	24.5	45	16	15	30	18	945
GN 875-40-16-R-F	40	16	450	55	30	G 1/8	M 8	90	95	24.5	45	16	15	30	18	945
GN 875-50-20-L-F	50	20	700	65	32	G 1/8	M 8	100	105	31	48	16	15	32	35	1559
GN 875-50-20-R-F	50	20	700	65	32	G 1/8	M 8	100	105	31	48	16	15	32	35	1559
GN 875-63-20-L-F	63	20	1100	80	32	G 1/8	M 8	100	105	38	48	16	15	30	35	2225
GN 875-63-20-R-F	63	20	1100	80	32	G 1/8	M 8	100	105	38	48	16	15	30	35	2225

3D-модель Технические данные (PDF)

Характеристики

Обозначение

Тип L: поворот влево

Тип R: поворот вправо

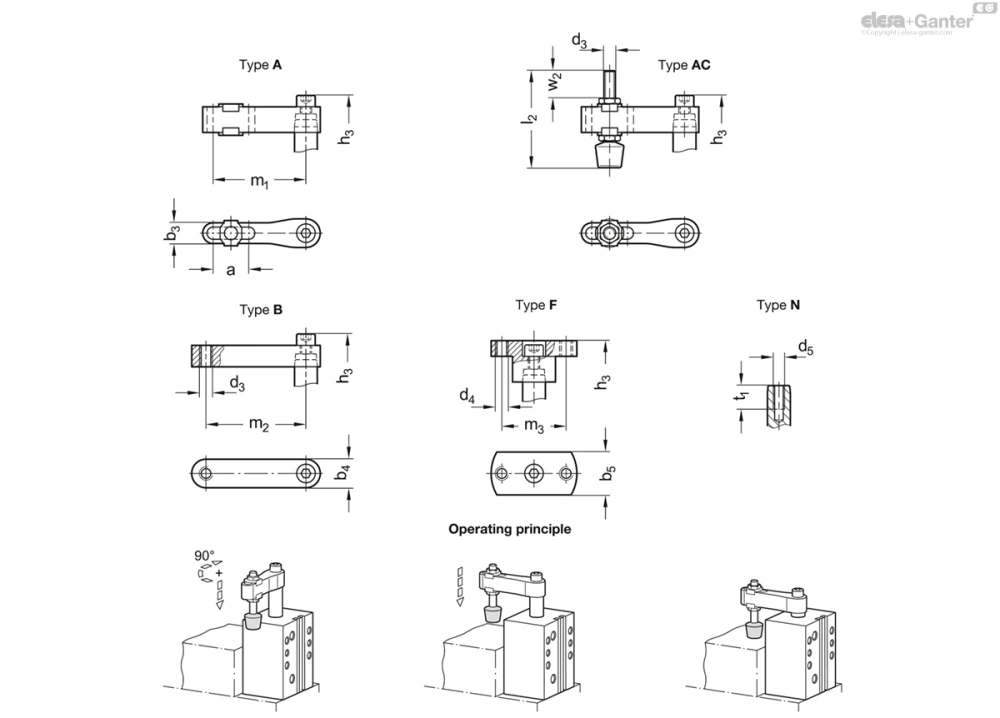

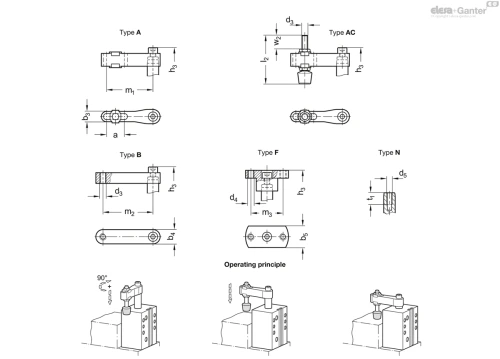

Типы

Тип A: прихват с регулировочным отверстием и 2 шайбы с фланцами

Тип AC: прихват с регулировочным отверстием, 2 шайбы с фланцами и spindle assembly

Тип B: прихват с резьбовым отверстием

Тип F: переходный фланец

Тип N: без прихвата

Алюминий

с твердым анодированным покрытием

износостойкая поверхность

Воздушный цилиндр двойного действия

Макс. давление 6 бар

Винт с головкой под торцевой ключ DIN 912

Оцинкованная сталь, с голубой пассивацией

Шайба ISO 7092

Оцинкованная сталь, с голубой пассивацией

Нажимной винт type A

Оцинкованная сталь, с голубой пассивацией

Резиновый наконечник, по Шору А 85

Информация

Поворотные зажимы GN 875 используются в случаях, когда для вставки и извлечения зажимаемой заготовки необходим доступ сверху.

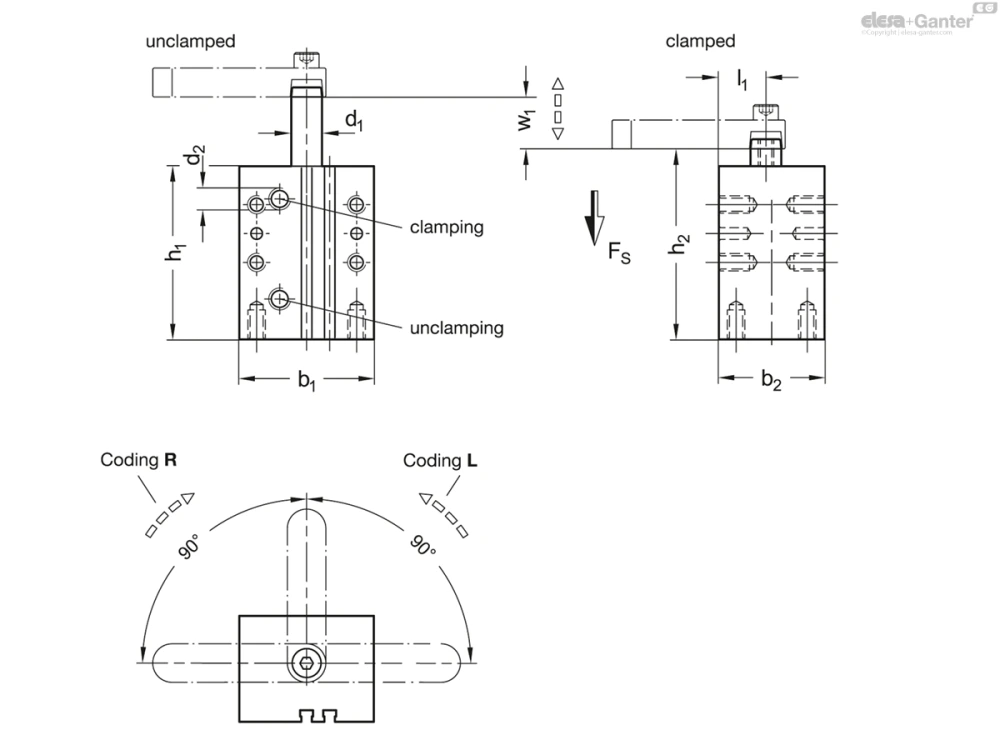

В процессе зажима заготовки необходимо сначала повернуть прихват на 90° и опустить его вниз, а затем растянуть с линейным перемещением. Процесс зажима заготовки следует выполнять в пределах длины хода смыкания.

Угловая ориентация натяжного прихвата может быть установлена на поворотном зажиме произвольным образом. При затягивании винта необходимо следить за тем, чтобы крутящий момент не передавался на шток поршня. Эта мера предосторожности защитит прихват от перекручивания.

Поворотные зажимы включают в себя поршень с магнитным кольцом и могут быть предварительно установлены для определения концевого упора с помощью датчика.

Аксессуары

Прихваты GN 875.2

Прихваты GN 875.3

Переходные фланцы GN 875.4

Датчик GN 3380

Нажимные винты GN 708.1

Техническая информация

Перечень пневматических зажимов

Монтажные размеры

Размер	d1	d6	d7	d8 H7	l3	l4	l5	l6	m4	m5	m6	m7	t2	t3	t4	t5 ≈
16	M 5	M 5	4.5	-	21	11	26	-	31	51	21	13	15	-	-	4.7
20	M 6	M 5	5.5	-	11.5	17	24	-	36	44.5	22	20	20	-	-	5
25	M 8	M 6	-	6	17	17	33	48	40	44.5	30	20	15	10	10	4.5
32	M 8	M 6	-	6	18	18	40	55	45	51	30	30	20	15	15	6
40	M 8	M 8	-	6	21	21	40	55	52	52	30	37	20	15	15	7.5
50	M 10	M 8	-	8	26	26	40	60	66	53	40	46	20	20	15	6
63	M 10	M 8	-	8	30	30	40	60	80	53	40	60	20	20	15	7.5
