Серия GN 860
GN 860-EP
Пневматические шарнирно-рычажные зажимы
с горизонтальным основанием
цельнолитой прихват со скобой для сварки
Исполнения серии GN 860
Изображения

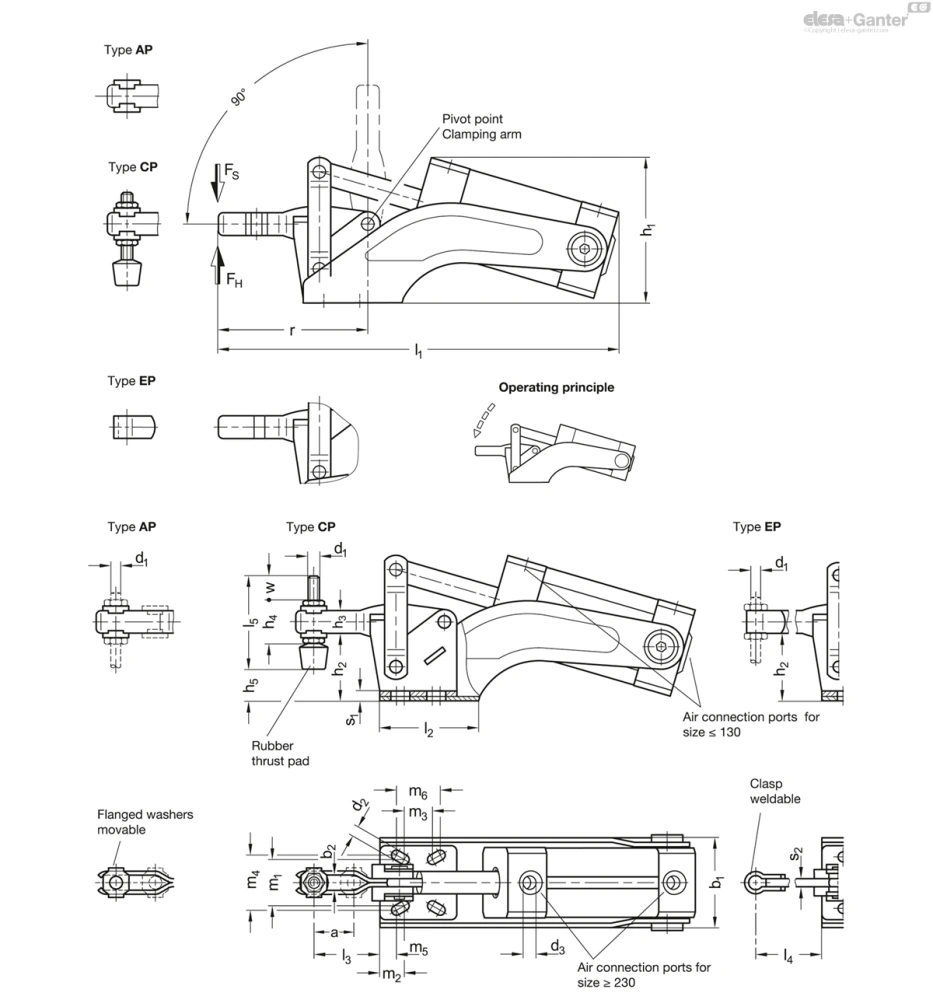

Схемы
GN 860-EP
Таблица моделей — Пневматические шарнирно-рычажные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 860-75-EP-M | 75 | 700 | 380 | 40 | M 5 | 4.5 | M 5 | 4 | 54 | 22 | 11 | 163 | 40 | 42 | 24 | 7 | 14.5 | 24 | 6.5 | 16.5 | 63 | 4 | 400 | |
| GN 860-130-EP-M | 130 | 1600 | 800 | 47.5 | M 6 | 5.6 | G 1/8 | 4 | 66 | 30 | 16 | 196 | 45 | 54 | 27 | 11.2 | 12.5 | 29 | 8 | 19 | 80 | 5 | 650 | |
| GN 860-230-EP-M | 230 | 2200 | 1200 | 52 | M 8 | 6.7 | G 1/8 | 4 | 78 | 36 | 18 | 260 | 55 | 75 | 32 | 12 | 18.5 | 32 | 11.5 | 20.5 | 105 | 6 | 1130 | |
| GN 860-330-EP-M | 330 | 2500 | 1750 | 74 | M 10 | 8.6 | G 1/4 | 6 | 96 | 46 | 22 | 310 | 64 | 85 | 46 | 10.5 | 29 | 45 | 9 | 32 | 123 | 7 | 1900 | |
| GN 860-430-EP-M | 430 | 4000 | 3200 | 73 | M 12 | 8.5 | G 1/4 | 8 | 115 | 55 | 26 | 365 | 78 | 98 | 45 | 14 | 32 | 45 | 14 | 32 | 141 | 10 | 3300 |
Характеристики
Типы
- Тип AP: вилочный прихват с двумя фланцевыми шайбами
- Тип CP: вилочный прихват с двумя фланцевыми шайбами и Нажимной винт GN 708.1
- Тип EP: цельнолитой прихват со скобой для сварки
Обозначение
- Кодирование M: Магнитный поршень
Детали из листового металла
Вязкая сталь C10
Оцинкованный, синий пассивированный
Несущие штифты закалённые
Опорные оси
Науглероженная сталь
Цапфы воздушного цилиндра
Науглероженная сталь
Воздушный цилиндр двойного действия
Макс. давление 6 бар
Все подвижные части
смазаны специальной смазкой
Нажимной винт GN 708.1, Тип A
- Оцинкованная сталь, с голубой пассивацией
- Резиновый наконечник, по Шору А 85
Информация
По конструкции и размерам пневматические шарнирные прихваты GN 860 идентичны управляемым вручную вертикальным шарнирным прихватам GN 810 .
Для обеспечения длительного срока службы механических деталей, а также воздушных цилиндров рабочее давление не должно превышать 6 бар и установка для поддержания сжатого воздуха должна быть установлена на восходящем потоке.
Зажимы шарнирно-рычажные GN 860 имеют постоянный магнит, встроенный в поршень. Во взаимодействии с датчиками GN 3380, можно определить конечное положение, например, для осуществления машинного управления.
Техническая информация
Аксессуары
Вопрос о продукции
Спросите о серии GN 860-EP — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
