Прижимы и зажимные устройства

Сталь, пневматические, усиленные типа

Таблица (PDF)

GN 861

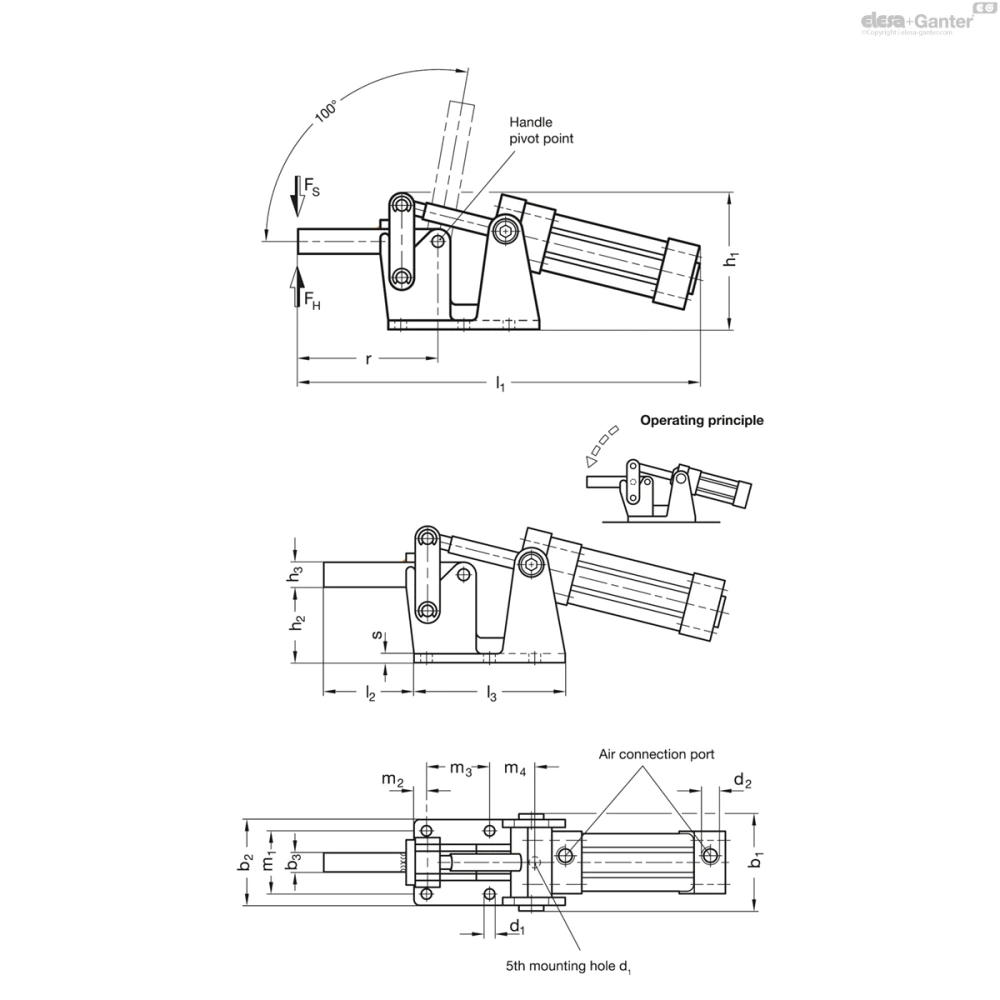

Таблица моделей — Прижимы и зажимные устройства

Артикул	FH в Н	Размер	FS в Н	FH Н Усилие прижатия при 4 бар ≈	b₁	b₂	b₃	d₁	d₂	Внутренний Ø для шланга	h₁≈	h₂	h₃	l₁≈	l₂≈	l₃≈	m₁	m₂	m₃	m₄	r ≈	s	Вес (г)	В корзину
GN 861-1000-EP-M	10000	1000	10000	2500	102	90	20	10.5	G 1/4	8	145	80	25	410	90	155	65	12.5	65	48	140	13	6100
GN 861-2000-EP-M	20000	2000	20000	3600	112	100	20	10.5	G 3/8	10	170	90	35	487	113	176	70	15	70	56	172	13	9000

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип EP: цельнолитой прихват со скобой для сварки

Обозначение

Кодирование M: Магнитный поршень

Основа

литая сталь

чёрный цвет, лакированный

Другие компоненты

Сталь St 60

Оцинкованный, синий пассивированный

Цапфы

Науглероженная сталь

Воздушный цилиндр двойного действия

с регулируемой амортизацией

Макс. давление 6 бар

Все подвижные части

смазаны специальной смазкой

Информация

Прижимы и зажимные устройства GN 861 разработаны с учётом простоты демонтажа. Цапфы фиксируются с помощью стопорных колец в осевом направлении. Это позволяет модифицировать прихват для приспособления под любое специальное применение.

Для продления срока службы механических деталей, а также воздушных цилиндров рабочее давление не должно превышать 6 бар, и установка для поддержания сжатого воздуха должна быть установлена на восходящем потоке.

Прижимы и зажимные устройства GN 861 оснащены магнитным поршнем. Во взаимодействии с датчиками GN 3380, можно определить конечное положение, например, для реализации управления оборудованием.
