Серия GN 3380
GN 3380
Датчик
для пневматических фиксаторов/цилиндров
Датчик
Изображения

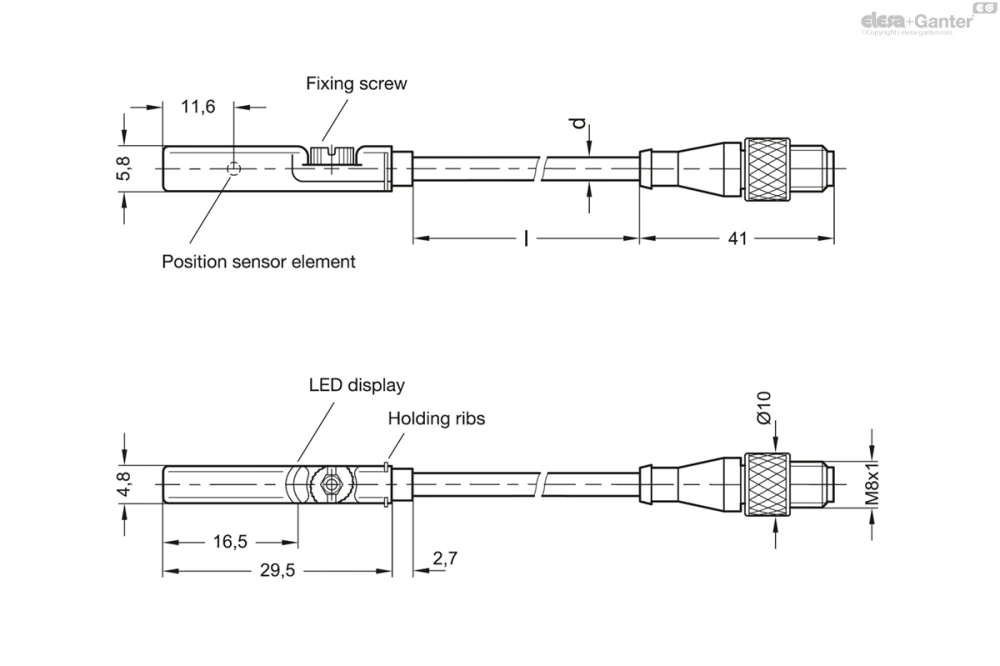

Схемы
GN 3380
Таблица моделей — Датчик
| Артикул | Длина кабеля I в м. | d | Вес (г) | В корзину |
|---|---|---|---|---|
| GN 3380-T-S-0,3 | 0.3 | 3 | 14 |
Характеристики
Тип
- Тип T: для цилиндра с T-образной канавкой
Тип соединения
- Тип соединения S: заглушка
Корпус
Пластик
Кабель (внешняя оболочка)
Полиуретан PUR
Черный
Заглушка
Пластик, 3-полюсная
Винтовое соединение с насечкой
- Латунь, никелированная
- свободно вращающееся
Диапазон температур: от -30 до +80 °C
Класс защиты IP 65, IP 67
Информация
Датчик GN 3380 определяет положение поршня пневматических цилиндров с магнитными поршнями. Цилиндры, установленные в пневматических фиксаторах, обеспечивают обнаружение положения фиксатора датчиком. При достижении точки переключения блок электроники датчика передает высокочастотный сигнал, например на контроллер станка, и отображает состояние переключения при помощи встроенного светодиода.
Во время установки датчик вставляется в канавку цилиндра с верхней стороны. Боковые кромки предотвращают его выпадение. Поворот установочного винта на 90 градусов быстро и надежно фиксирует датчик в канавке.
Техническая информация
Электрические свойства
| Электротехнические характеристики | ||
| Функция выхода | Нормально разомкнутый (NO) |  |
| Тип выхода | PNP | |
| Питающее напряжение | 10 В пост. тока ±30 % | |
| Непрерывный ток Ia | ≤ 100 мA | |
| Тип соединения | 3-полюсная заглушка M8x1,с винтовым соединением с насечкой, с пенополиуретановым кабелем 0,3 м |  |
| Разъем (S) | ||
| Частота переключения | 1000 Гц | |
| Потребление энергии | ≤ 8 мА | |
| Падение напряжения | ≤ 2 В | |
| Класс защиты | III | |
| Чувствительность реакции | 3 мT | |
| Превышение расстояния | 10 mm | |
| Гистерезис | < 0.8 mT | |
| Воспроизводимость результатов | ≤ 0.1 mT | |
| Устойчивость к ударным и вибрационным воздействиям | 30 г, 11 мс / от 10 до 55 Гц, 1 мм | |
| EMC | В соответствии с EN 60947-5-2 | |
| Светодиод состояния выключателя | Да | |
| Защита от неправильной полярности | Да | |
| Защита от короткого замыкания | Да | |
| Сертификаты, декларации о соответствии Маркировка CE UL |  | |
