Серия GN 862
GN 862-EPV
Пневматические шарнирно-рычажные зажимы
с вертикальным основанием
цельнолитой прихват со скобой для сварки
Исполнения серии GN 862

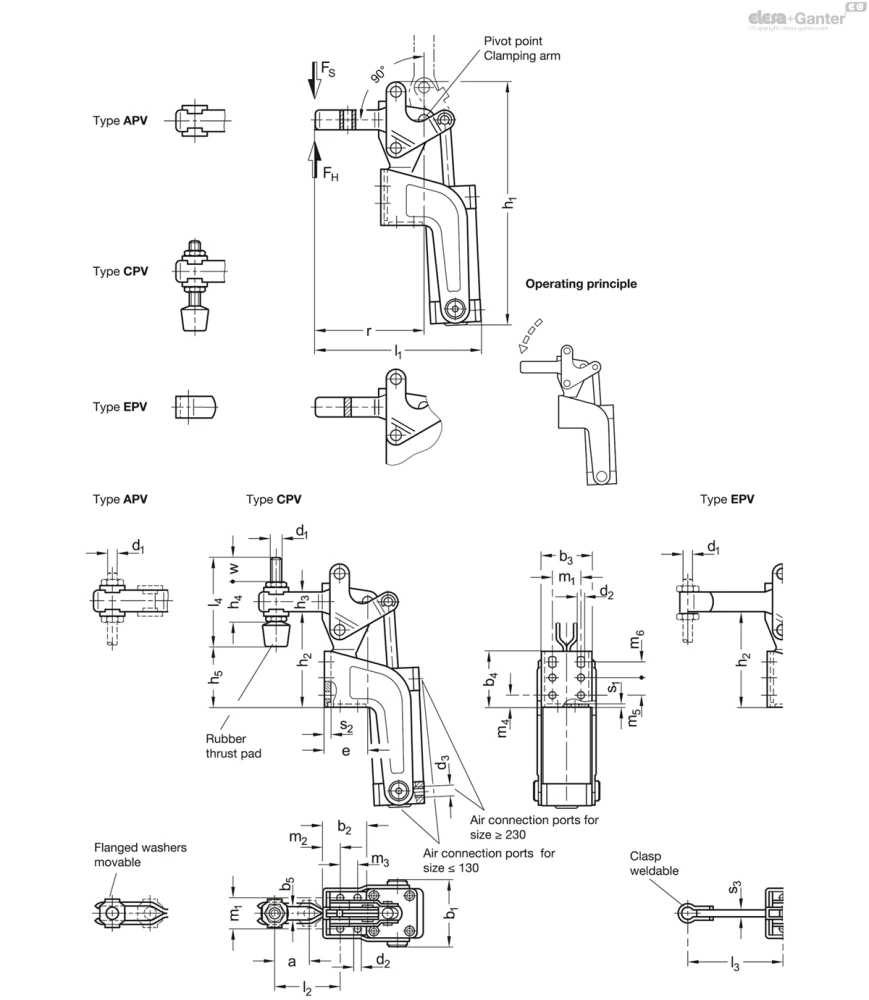

Изображения
Схемы
GN 862-EPV
Таблица моделей — Пневматические шарнирно-рычажные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 862-75-EPV-M | 75 | 750 | 570 | 47 | 25.5 | 40 | 30 | M 5 | 4.5 | M 5 | 4 | 28 | 154 | 43 | 11 | 100 | 46 | 24 | 8.5 | 12.5 | 10 | 12.5 | - | 63 | 4 | 500 | |
| GN 862-130-EPV-M | 130 | 1100 | 610 | 51 | 33 | 47 | 49 | M 6 | 5.6 | G 1/8 | 4 | 38 | 167 | 70 | 16 | 119 | 58 | 27 | 13 | 12.5 | 16 | 12.5 | 12.5 | 80 | 5 | 750 | |
| GN 862-230-EPV-M | 230 | 2200 | 1260 | 58 | 38 | 46 | 51 | M 8 | 6.5 | G 1/8 | 4 | 41.5 | 218 | 87 | 18 | 155 | 81 | 26 | 14 | 16 | 11 | 16 | 14.2 | 105 | 6 | 1255 | |
| GN 862-330-EPV-M | 330 | 2600 | 1800 | 70 | 52.5 | 56 | 79 | M 10 | 8.5 | G 1/4 | 6 | 52.5 | 263 | 108 | 22 | 184 | 91 | 30 | 16 | 28 | 19 | 30 | 20 | 123 | 7 | 2200 |
Характеристики
Типы
- Тип APV: вилочный прихват с двумя фланцевыми шайбами
- Тип CPV: вилочный прихват с двумя фланцевыми шайбами и Нажимной винт GN 708.1
- Тип EPV: цельнолитой прихват со скобой для сварки
Обозначение
- Кодирование M: Магнитный поршень
Детали из листового металла
Вязкая сталь C10
Оцинкованный, синий пассивированный
Несущие штифты закалённые
Опорные оси
Науглероженная сталь
Цапфы воздушного цилиндра
Науглероженная сталь
Воздушный цилиндр двойного действия
Макс. давление 6 бар
Все подвижные части
смазаны специальной смазкой
Нажимной винт GN 708.1, Тип A
- Оцинкованная сталь, с голубой пассивацией
- Резиновый наконечник, по Шору А 85
Информация
По конструкции и размерам пневматические шарнирные прихваты GN 862 идентичны управляемым вручную вертикальным шарнирным прихватам GN 812.
Для обеспечения длительного срока службы механических деталей, а также воздушных цилиндров рабочее давление не должно превышать 6 бар и установка для поддержания сжатого воздуха должна быть установлена на восходящем потоке.
Зажимы шарнирно-рычажные GN 862 имеют постоянный магнит, встроенный в поршень. Во взаимодействии с датчиками GN 3380, можно определить конечное положение, например, для осуществления машинного управления.
