Серия GN 875

GN 875-A

Поворотные зажимы

пневматические, в блочном исполнении

прихват с регулировочным отверстием и 2 шайбы с фланцами

Таблица (PDF)

Исполнения серии GN 875

GN 875-A

Поворотные зажимы

пневматические, в блочном исполнении

GN 875-AC

Поворотные зажимы

пневматические, в блочном исполнении

GN 875-B

Поворотные зажимы

пневматические, в блочном исполнении

GN 875-F

Поворотные зажимы

пневматические, в блочном исполнении

GN 875-N

Поворотные зажимы

пневматические, в блочном исполнении

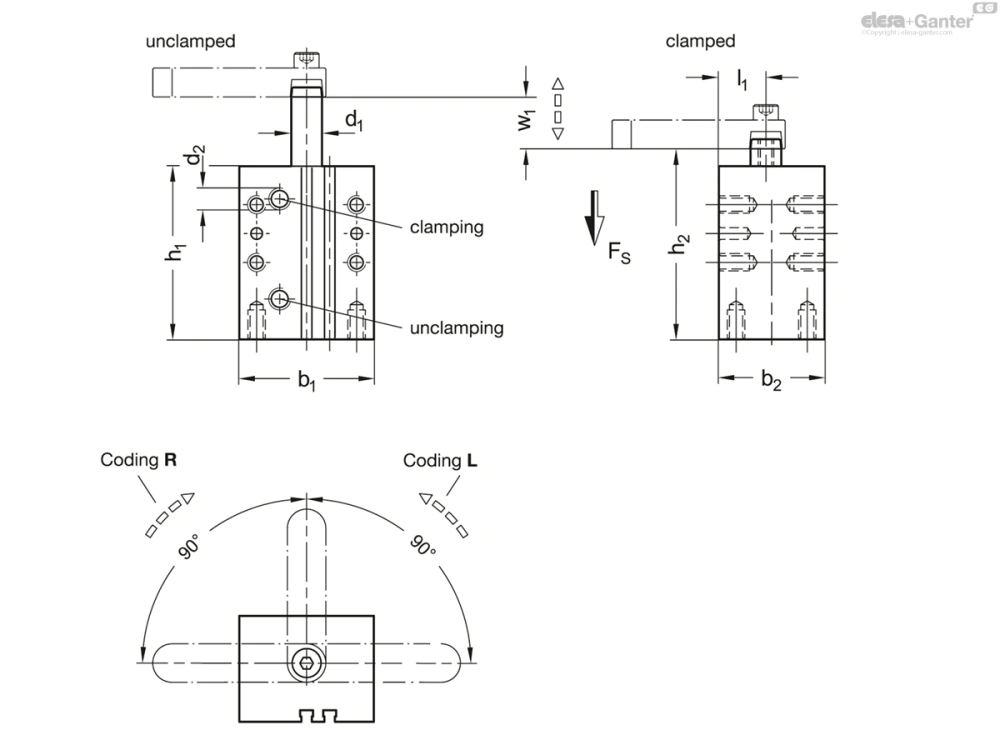

GN 875-A

Таблица моделей — Поворотные зажимы

Артикул	Размер	d₁	Fs в Н	a	b₁	b₂	b₃	b₄	d₂	h₁	h₂≈	h₃≈	l₁	m₁	w_1clamping stroke	w_1Stroke	Макс. момент затяжки в Н·м	Вес (г)
GN 875-16-8-L-A	16	8	89	15	42	28	6.7	12.5	M 5	70	75	107	11	41	8.5	17	6	242
GN 875-16-8-R-A	16	8	89	15	42	28	6.7	12.5	M 5	70	75	107	11	41	8.5	17	6	242
GN 875-20-12-L-A	20	12	118	20	46	30	9.3	17	M 5	74	79	127	13	48	15	27	9	302
GN 875-20-12-R-A	20	12	118	20	46	30	9.3	17	M 5	74	79	127	13	48	15	27	9	302
GN 875-25-14-L-A	25	14	170	20	55	35	11.3	18	M 5	78	82	135	15.5	50	14	27	9	440
GN 875-25-14-R-A	25	14	170	20	55	35	11.3	18	M 5	78	82	135	15.5	50	14	27	9	440
GN 875-32-16-L-A	32	16	270	25	60	45	14.5	20	G 1/8	90	95	153	20	65	14	30	18	734
GN 875-32-16-R-A	32	16	270	25	60	45	14.5	20	G 1/8	90	95	153	20	65	14	30	18	734
GN 875-40-16-L-A	40	16	450	25	70	55	14.5	20	G 1/8	90	95	153	24.5	65	15	30	18	1008
GN 875-40-16-R-A	40	16	450	25	70	55	14.5	20	G 1/8	90	95	153	24.5	65	15	30	18	1008
GN 875-50-20-L-A	50	20	700	30	85	65	17.5	25	G 1/8	100	105	172	31	85	15	32	35	1693
GN 875-50-20-R-A	50	20	700	30	85	65	17.5	25	G 1/8	100	105	172	31	85	15	32	35	1693
GN 875-63-20-L-A	63	20	1100	30	100	80	17.5	25	G 1/8	100	105	170	38	85	15	30	35	2359
GN 875-63-20-R-A	63	20	1100	30	100	80	17.5	25	G 1/8	100	105	170	38	85	15	30	35	2359

3D-модель Технические данные (PDF)

Характеристики

Обозначение

Тип L: поворот влево

Тип R: поворот вправо

Типы

Тип A: прихват с регулировочным отверстием и 2 шайбы с фланцами

Тип AC: прихват с регулировочным отверстием, 2 шайбы с фланцами и spindle assembly

Тип B: прихват с резьбовым отверстием

Тип F: переходный фланец

Тип N: без прихвата

Алюминий

с твердым анодированным покрытием

износостойкая поверхность

Воздушный цилиндр двойного действия

Макс. давление 6 бар

Винт с головкой под торцевой ключ DIN 912

Оцинкованная сталь, с голубой пассивацией

Шайба ISO 7092

Оцинкованная сталь, с голубой пассивацией

Нажимной винт type A

Оцинкованная сталь, с голубой пассивацией

Резиновый наконечник, по Шору А 85

Информация

Поворотные зажимы GN 875 используются в случаях, когда для вставки и извлечения зажимаемой заготовки необходим доступ сверху.

В процессе зажима заготовки необходимо сначала повернуть прихват на 90° и опустить его вниз, а затем растянуть с линейным перемещением. Процесс зажима заготовки следует выполнять в пределах длины хода смыкания.

Угловая ориентация натяжного прихвата может быть установлена на поворотном зажиме произвольным образом. При затягивании винта необходимо следить за тем, чтобы крутящий момент не передавался на шток поршня. Эта мера предосторожности защитит прихват от перекручивания.

Поворотные зажимы включают в себя поршень с магнитным кольцом и могут быть предварительно установлены для определения концевого упора с помощью датчика.

Аксессуары

Прихваты GN 875.2

Прихваты GN 875.3

Переходные фланцы GN 875.4

Датчик GN 3380

Нажимные винты GN 708.1

Техническая информация

Перечень пневматических зажимов

Монтажные размеры

Размер	d1	d6	d7	d8 H7	l3	l4	l5	l6	m4	m5	m6	m7	t2	t3	t4	t5 ≈
16	M 5	M 5	4.5	-	21	11	26	-	31	51	21	13	15	-	-	4.7
20	M 6	M 5	5.5	-	11.5	17	24	-	36	44.5	22	20	20	-	-	5
25	M 8	M 6	-	6	17	17	33	48	40	44.5	30	20	15	10	10	4.5
32	M 8	M 6	-	6	18	18	40	55	45	51	30	30	20	15	15	6
40	M 8	M 8	-	6	21	21	40	55	52	52	30	37	20	15	15	7.5
50	M 10	M 8	-	8	26	26	40	60	66	53	40	46	20	20	15	6
63	M 10	M 8	-	8	30	30	40	60	80	53	40	60	20	20	15	7.5
