Серия GN 751

GN 751-ST

Вильчатые соединения

Вильчатые головки DIN 71752

Сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 751

GN 751-AL

GN 751-AL

Вильчатые соединения

Вильчатые головки DIN 71752
GN 751-NI

GN 751-NI

Вильчатые соединения

Вильчатые головки DIN 71752
GN 751-ST

GN 751-ST

Вильчатые соединения

Вильчатые головки DIN 71752

Изображения

GN 751-ST — Вильчатые соединения GN 751-ST — Вильчатые соединения GN 751-ST — Вильчатые соединения GN 751-ST — Вильчатые соединения

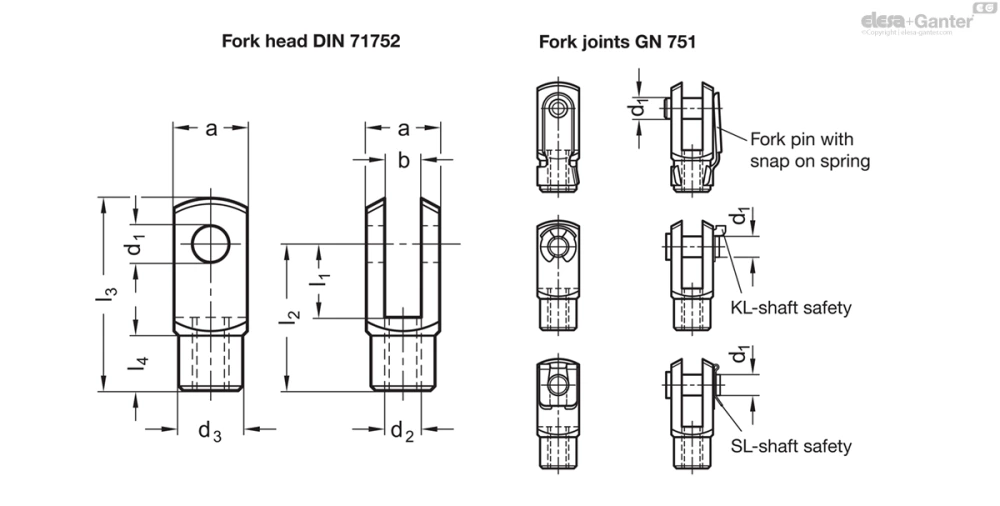

Схемы

Схема GN 751-ST

GN 751-ST

Таблица моделей — Вильчатые соединения

Артикул
Вес (г) В корзину
GN 751-4-8-M4-B 4 8 M 4 8 4 8 16 21 6 7
GN 751-4-8-M4-KL 4 8 M 4 8 4 8 16 21 6 6
GN 751-4-8-M4-SL 4 8 M 4 8 4 8 16 21 6 7
GN 751-4-16-M4-KL 4 16 M 4 8 4 8 24 29 6 10
GN 751-4-16-M4-SL 4 16 M 4 8 4 8 24 29 6 8
GN 751-5-10-M5L-B 5 10 M 5L 10 5 9 20 26 7.5 12
GN 751-5-10-M5L-KL 5 10 M 5L 10 5 9 20 26 7.5 12
GN 751-5-10-M5L-SL 5 10 M 5L 10 5 9 20 26 7.5 12
GN 751-5-10-M5-B 5 10 M 5 10 5 9 20 26 7.5 12
GN 751-5-10-M5-KL 5 10 M 5 10 5 9 20 26 7.5 10
GN 751-5-10-M5-SL 5 10 M 5 10 5 9 20 26 7.5 12
GN 751-5-20-M5L-B 5 20 M 5L 10 5 9 30 36 7.5 16
GN 751-5-20-M5L-KL 5 20 M 5L 10 5 9 30 36 7.5 16
GN 751-5-20-M5L-SL 5 20 M 5L 10 5 9 30 36 7.5 16
GN 751-5-20-M5-B 5 20 M 5 10 5 9 30 36 7.5 16
GN 751-5-20-M5-KL 5 20 M 5 10 5 9 30 36 7.5 16
GN 751-5-20-M5-SL 5 20 M 5 10 5 9 30 36 7.5 16
GN 751-6-12-M6L-B 6 12 M 6L 12 6 10 24 31 9 20
GN 751-6-12-M6L-KL 6 12 M 6L 12 6 10 24 31 9 15
GN 751-6-12-M6L-SL 6 12 M 6L 12 6 10 24 31 9 16
GN 751-6-12-M6-B 6 12 M 6 12 6 10 24 31 9 20
GN 751-6-12-M6-KL 6 12 M 6 12 6 10 24 31 9 20
GN 751-6-12-M6-SL 6 12 M 6 12 6 10 24 31 9 19
GN 751-6-24-M6L-B 6 24 M 6L 12 6 10 36 43 9 26
GN 751-6-24-M6L-KL 6 24 M 6L 12 6 10 36 43 9 26
GN 751-6-24-M6L-SL 6 24 M 6L 12 6 10 36 43 9 26
GN 751-6-24-M6-B 6 24 M 6 12 6 10 36 43 9 27
GN 751-6-24-M6-KL 6 24 M 6 12 6 10 36 43 9 26
GN 751-6-24-M6-SL 6 24 M 6 12 6 10 36 43 9 26
GN 751-8-16-M8L-B 8 16** M 8L 16 8 14 32 42 12 50
GN 751-8-16-M8L-KL 8 16** M 8L 16 8 14 32 42 12 47
GN 751-8-16-M8L-SL 8 16** M 8L 16 8 14 32 42 12 47
GN 751-8-16-M8F-B 8 16** M 8F = M8x1 16 8 14 32 42 12 47
GN 751-8-16-M8F-KL 8 16** M 8F = M8x1 16 8 14 32 42 12 47
GN 751-8-16-M8F-SL 8 16** M 8F = M8x1 16 8 14 32 42 12 47
GN 751-8-16-M8-B 8 16** M 8 16 8 14 32 42 12 47
GN 751-8-16-M8-KL 8 16** M 8 16 8 14 32 42 12 40
GN 751-8-16-M8-SL 8 16** M 8 16 8 14 32 42 12 47
GN 751-8-32-M8L-B 8 32 M 8L 16 8 14 48 58 12 62
GN 751-8-32-M8L-KL 8 32 M 8L 16 8 14 48 58 12 63
GN 751-8-32-M8L-SL 8 32 M 8L 16 8 14 48 58 12 63
GN 751-8-32-M8F-B 8 32 M 8F = M8x1 16 8 14 48 58 12 62
GN 751-8-32-M8F-KL 8 32 M 8F = M8x1 16 8 14 48 58 12 63
GN 751-8-32-M8F-SL 8 32 M 8F = M8x1 16 8 14 48 58 12 63
GN 751-8-32-M8-B 8 32 M 8 16 8 14 48 58 12 62
GN 751-8-32-M8-KL 8 32 M 8 16 8 14 48 58 12 60
GN 751-8-32-M8-SL 8 32 M 8 16 8 14 48 58 12 63
GN 751-10-20-M10L-B 10 20 M 10L 20 10 18 40 52 15 90
GN 751-10-20-M10L-KL 10 20 M 10L 20 10 18 40 52 15 90
GN 751-10-20-M10L-SL 10 20 M 10L 20 10 18 40 52 15 90
GN 751-10-20-M10F-B 10 20 M 10F = M10x1.25 20 10 18 40 52 15 90
GN 751-10-20-M10F-KL 10 20 M 10F = M10x1.25 20 10 18 40 52 15 93
GN 751-10-20-M10F-SL 10 20 M 10F = M10x1.25 20 10 18 40 52 15 90
GN 751-10-20-M10-B 10 20 M 10 20 10 18 40 52 15 80
GN 751-10-20-M10-KL 10 20 M 10 20 10 18 40 52 15 92
GN 751-10-20-M10-SL 10 20 M 10 20 10 18 40 52 15 90
GN 751-10-40-M10L-B 10 40 M 10L 20 10 18 60 72 15 122
GN 751-10-40-M10L-KL 10 40 M 10L 20 10 18 60 72 15 120
GN 751-10-40-M10L-SL 10 40 M 10L 20 10 18 60 72 15 120
GN 751-10-40-M10F-B 10 40 M 10F = M10x1.25 20 10 18 60 72 15 122
GN 751-10-40-M10F-KL 10 40 M 10F = M10x1.25 20 10 18 60 72 15 120
GN 751-10-40-M10F-SL 10 40 M 10F = M10x1.25 20 10 18 60 72 15 120
GN 751-10-40-M10-B 10 40 M 10 20 10 18 60 72 15 125
GN 751-10-40-M10-KL 10 40 M 10 20 10 18 60 72 15 120
GN 751-10-40-M10-SL 10 40 M 10 20 10 18 60 72 15 120
GN 751-12-24-M12L-B 12 24 M 12L 24 12 20 48 62 18 147
GN 751-12-24-M12L-KL 12 24 M 12L 24 12 20 48 62 18 146
GN 751-12-24-M12L-SL 12 24 M 12L 24 12 20 48 62 18 146
GN 751-12-24-M12F-B 12 24 M 12F = M12x1.25 24 12 20 48 62 18 120
GN 751-12-24-M12F-KL 12 24 M 12F = M12x1.25 24 12 20 48 62 18 146
GN 751-12-24-M12F-SL 12 24 M 12F = M12x1.25 24 12 20 48 62 18 146
GN 751-12-24-M12-B 12 24 M 12 24 12 20 48 62 18 150
GN 751-12-24-M12-KL 12 24 M 12 24 12 20 48 62 18 130
GN 751-12-24-M12-SL 12 24 M 12 24 12 20 48 62 18 139
GN 751-12-48-M12L-B 12 48 M 12L 24 12 20 72 86 18 206
GN 751-12-48-M12L-KL 12 48 M 12L 24 12 20 72 86 18 194
GN 751-12-48-M12L-SL 12 48 M 12L 24 12 20 72 86 18 194
GN 751-12-48-M12F-B 12 48 M 12F = M12x1.25 24 12 20 72 86 18 200
GN 751-12-48-M12F-KL 12 48 M 12F = M12x1.25 24 12 20 72 86 18 194
GN 751-12-48-M12F-SL 12 48 M 12F = M12x1.25 24 12 20 72 86 18 194
GN 751-12-48-M12-B 12 48 M 12 24 12 20 72 86 18 185
GN 751-12-48-M12-KL 12 48 M 12 24 12 20 72 86 18 179
GN 751-12-48-M12-SL 12 48 M 12 24 12 20 72 86 18 179
GN 751-14-28-M14L-B 14 28 M 14L 28 14 24 56 72 22.5 219
GN 751-14-28-M14L-KL 14 28 M 14L 28 14 24 56 72 22.5 215
GN 751-14-28-M14L-SL 14 28 M 14L 28 14 24 56 72 22.5 214
GN 751-14-28-M14F-B 14 28 M 14F = M14x1.5 28 14 24 56 72 22.5 218
GN 751-14-28-M14F-KL 14 28 M 14F = M14x1.5 28 14 24 56 72 22.5 215
GN 751-14-28-M14F-SL 14 28 M 14F = M14x1.5 28 14 24 56 72 22.5 214
GN 751-14-28-M14-B 14 28 M 14 28 14 24 56 72 22.5 219
GN 751-14-28-M14-KL 14 28 M 14 28 14 24 56 72 22.5 215
GN 751-14-28-M14-SL 14 28 M 14 28 14 24 56 72 22.5 214
GN 751-14-56-M14L-B 14 56 M 14L 28 14 24 85 101 22.5 299
GN 751-14-56-M14L-KL 14 56 M 14L 28 14 24 85 101 22.5 292
GN 751-14-56-M14L-SL 14 56 M 14L 28 14 24 85 101 22.5 291
GN 751-14-56-M14F-B 14 56 M 14F = M14x1.5 28 14 24 85 101 22.5 299
GN 751-14-56-M14F-KL 14 56 M 14F = M14x1.5 28 14 24 85 101 22.5 292
GN 751-14-56-M14F-SL 14 56 M 14F = M14x1.5 28 14 24 85 101 22.5 291
GN 751-14-56-M14-B 14 56 M 14 28 14 24 85 101 22.5 299
GN 751-14-56-M14-KL 14 56 M 14 28 14 24 85 101 22.5 292
GN 751-14-56-M14-SL 14 56 M 14 28 14 24 85 101 22.5 291
GN 751-16-32-M16L-B 16 32 M 16L 32 16 26 64 83 24 330
GN 751-16-32-M16L-KL 16 32 M 16L 32 16 26 64 83 24 335
GN 751-16-32-M16L-SL 16 32 M 16L 32 16 26 64 83 24 328
GN 751-16-32-M16F-B 16 32 M 16F = M16x1.5 32 16 26 64 83 24 340
GN 751-16-32-M16F-KL 16 32 M 16F = M16x1.5 32 16 26 64 83 24 333
GN 751-16-32-M16F-SL 16 32 M 16F = M16x1.5 32 16 26 64 83 24 328
GN 751-16-32-M16-B 16 32 M 16 32 16 26 64 83 24 345
GN 751-16-32-M16-KL 16 32 M 16 32 16 26 64 83 24 330
GN 751-16-32-M16-SL 16 32 M 16 32 16 26 64 83 24 326
GN 751-16-64-M16L-B 16 64 M 16L 32 16 26 96 115 24 468
GN 751-16-64-M16L-KL 16 64 M 16L 32 16 26 96 115 24 463
GN 751-16-64-M16L-SL 16 64 M 16L 32 16 26 96 115 24 454
GN 751-16-64-M16F-B 16 64 M 16F = M16x1.5 32 16 26 96 115 24 468
GN 751-16-64-M16F-KL 16 64 M 16F = M16x1.5 32 16 26 96 115 24 459
GN 751-16-64-M16F-SL 16 64 M 16F = M16x1.5 32 16 26 96 115 24 454
GN 751-16-64-M16-B 16 64 M 16 32 16 26 96 115 24 467
GN 751-16-64-M16-KL 16 64 M 16 32 16 26 96 115 24 446
GN 751-16-64-M16-SL 16 64 M 16 32 16 26 96 115 24 441
GN 751-20-40-M20L-KL 20** 40 M 20L 40 20 34 80 105 30 660
GN 751-20-40-M20-KL 20** 40 M 20 40 20 34 80 105 30 660
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из стали

Типы

Тип B: наконечник с пружинной защёлкой

Тип KL: штифт с предохранителем вала KL

Тип SL: штифт с предохранителем вала SL

(только для d1 = 4...16)

Сталь

  • Класс прочности на разрыв 5
  • гальванически оцинкована с голубой пассивацией

Предохранители вала

  • пружина, листовой металл
  • закалённый и отпущенный
  • гальванически оцинкована с голубой пассивацией

Вариант исполнения из алюминия

Типы

  • Тип KL: штифт с боковым монтажным кольцом
  • Type SL: штифт с предохранительным стопорным кольцом

Алюминий AL

анодированное покрытие, чёрный цвет

Предохранители вала KL/SL

  • Пружинная сталь
  • закалённый и отпущенный
  • гальванически оцинкована с голубой пассивацией

Вариант исполнения из нержавеющей стали

Тип

  • Тип A: штифт с предохранительным стопорным кольцом DIN 471

Нержавеющая сталь AISI 303 NI

без покрытия

Предохранительное стопорное кольцо DIN 471

Нержавеющая сталь

Немецкий материал № 1.4122

Информация

Вильчатые соединения GN 751 состоит из вильчатой головки, выполненной по стандарту DIN 71752 , и штифта с валом KL (типы KL и SL), либо штифта с пружинной защёлкой (тип B). Изделия обеих версий можно монтировать и демонтировать без использования инструментов.

Соединители с размером d1 = 12 поставляются с тонкой резьбой M12 × 1,5, выполненной по стандарту DIN. Однако, как показывает практика, предпочтительнее использовать резьбу M12 × 1,25. Стандартом  DIN 71752 не предусмотрен размер d1 = 20.

По запросу

Вильчатые головки, выполненные по стандарту  DIN 71752 с размерами d1 = 25, 30, 35, 42 и 50, изготавливаются только из стали

Техническая информация

Типы валов с вильчатым соединением

MD751_PG-13665-0_RU

Защёлкивающийся пружинный штифт легко монтируется и демонтируется. Поэтому он особенно подходит для видов применений, где требуется частое ослабление шарнирного соединения.

MD751_PG-13667-0_RU

Штифт с боковым монтажным кольцом можно монтировать и демонтировать вручную, без каких-либо инструментов.

MD751_PG-13669-0_RU

Для демонтажа штифта с предохранительным стопорным кольцом требуется инструмент (например, отвёртка). То есть их крепление к ответным компонентам является более надёжным.
