Серия DIN 71802
DIN 71802-NI
Угловые шарнирные соединения
Сталь/нержавеющая сталь с резьбовым шариком и заклёпочными шаровыми пальцами
Нержавеющая сталь
Исполнения серии DIN 71802
Изображения

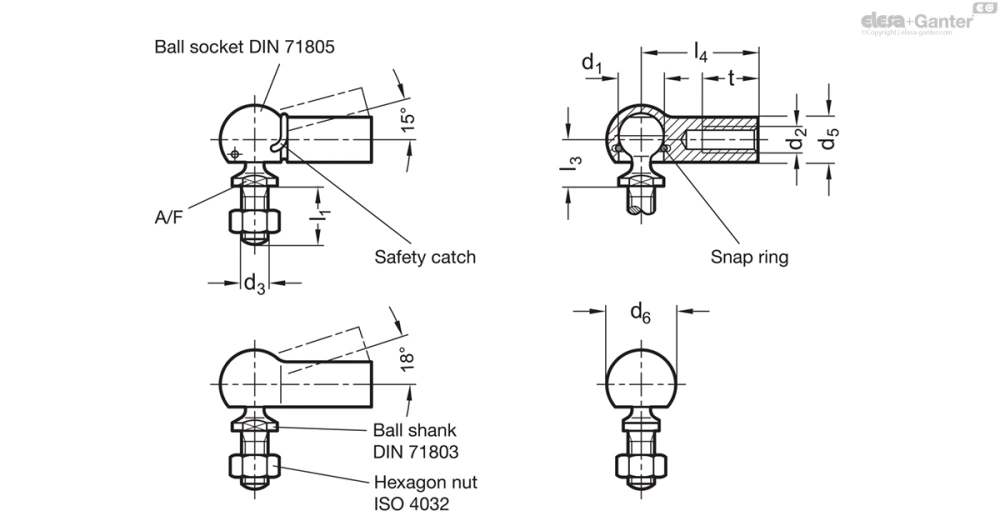

Схемы
DIN 71802-NI
Таблица моделей — Угловые шарнирные соединения
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 71802-8-M5-CN | 8 | M 5 | M 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 10.5 | 30 | 10 | |
| DIN 71802-8-M5-CSN | 8 | M 5 | M 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 10.5 | 30 | 15 | |
| DIN 71802-8-M5L-CN | 8 | M 5L | M 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 10.5 | 30 | 15 | |
| DIN 71802-8-M5L-CSN | 8 | M 5L | M 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 10.5 | 30 | 10 | |
| DIN 71802-10-M6-CN | 10 | M 6 | M 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 11.5 | 40 | 26 | |
| DIN 71802-10-M6-CSN | 10 | M 6 | M 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 11.5 | 40 | 22 | |
| DIN 71802-10-M6L-CN | 10 | M 6L | M 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 11.5 | 40 | 25 | |
| DIN 71802-10-M6L-CSN | 10 | M 6L | M 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 11.5 | 40 | 20 | |
| DIN 71802-13-M8-CN | 13 | M 8 | M 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 14 | 60 | 50 | |
| DIN 71802-13-M8-CSN | 13 | M 8 | M 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 14 | 60 | 53 | |
| DIN 71802-13-M8L-CN | 13 | M 8L | M 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 14 | 60 | 50 | |
| DIN 71802-13-M8L-CSN | 13 | M 8L | M 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 14 | 60 | 53 | |
| DIN 71802-16-M10-CN | 16 | M 10 | M 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 15.5 | 80 | 98 | |
| DIN 71802-16-M10-CSN | 16 | M 10 | M 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 15.5 | 80 | 99 | |
| DIN 71802-16-M10L-CN | 16 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 15.5 | 80 | 95 | |
| DIN 71802-16-M10L-CSN | 16 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 15.5 | 80 | 100 | |
| DIN 71802-16-M12-CN | 16 | M 12 | M 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 15.5 | 80 | 102 | |
| DIN 71802-16-M12-CSN | 16 | M 12 | M 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 15.5 | 80 | 100 | |
| DIN 71802-16-M12L-CN | 16 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 15.5 | 80 | 102 | |
| DIN 71802-16-M12L-CSN | 16 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 15.5 | 80 | 102 | |
| DIN 71802-19-M14F-CN | 19 | M 14F = M 14x1.5 | M 14 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 21.5 | 100 | 218 | |
| DIN 71802-19-M14F-CSN | 19 | M 14F = M 14x1.5 | M 14 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 21.5 | 100 | 220 | |
| DIN 71802-19-M14FL-CN | 19 | M 14 FL = M 14x1.5 L | M 14 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 21.5 | 100 | 219 | |
| DIN 71802-19-M14FL-CSN | 19 | M 14 FL = M 14x1.5 L | M 14 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 21.5 | 100 | 220 |
Характеристики
Вариант исполнения из стали
Типы
- Тип CS: с резьбовым шаровым пальцем, с предохранительной защёлкой
- Тип C: с резьбовым шаровым пальцем, без предохранительной защёлки
- Тип BS: с заклёпочным шаровым пальцем, с предохранительной защёлкой
- Тип B: с заклёпочным шаровым пальцем, без предохранительной защёлки
Сталь
- Класс прочности на разрыв 5
- оцинкованный, бесцветная пассивация
Шарик
Сталь
- закалённый
- шаровое гнездо смазано
Вариант исполнения из нержавеющей стали
Типы
- Тип CSN: с резьбовым шаровым пальцем, с предохранительной защёлкой
- Тип CN: с резьбовым шаровым пальцем, без предохранительной защёлки
Нержавеющая сталь AISI 303
Шарик
Нержавеющая сталь
- незакалённый
- шаровое гнездо смазано
Информация
Угловые шарнирные соединения DIN 71802 состоят из шарового подпятника DIN 71805 и шарового пальца DIN 71803.
Угол вращения для типа с предохранительной защёлкой (типы CS, BS, CSN) составляет 15°, без предохранительной защёлки (типы C, B, CN) – 18°.
Для сборки соединения необходимо протолкнуть шарик в пружинное кольцо, которое действует как фиксатор. Силу, удерживающую шарик в гнезде (см. силу отрыва в таблице выше), можно увеличить, установив предохранительную защёлку.
Угловые шарнирные соединения можно защитить от попадания грязи пылезащитной крышкой GN 710 может быть добавлено.
Шестигранная гайка является частью угловых шарнирных соединений.
По запросу
- гладкая спецификация (шаровое гнездо с люфтом)
- Шаровые пальцы DIN 71803
- Шаровые подпятники DIN 71805
- Осевые соединения (шаровый подпятник и шаровой палец на одной оси)
Техническая информация
Аксессуары
- Пылезащитные крышки GN 710
Вопрос о продукции
Спросите о серии DIN 71802-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
