Серия BJT.
BJT.
Головки шаровых шарниров
Технополимер
Головки шаровых шарниров
Изображения

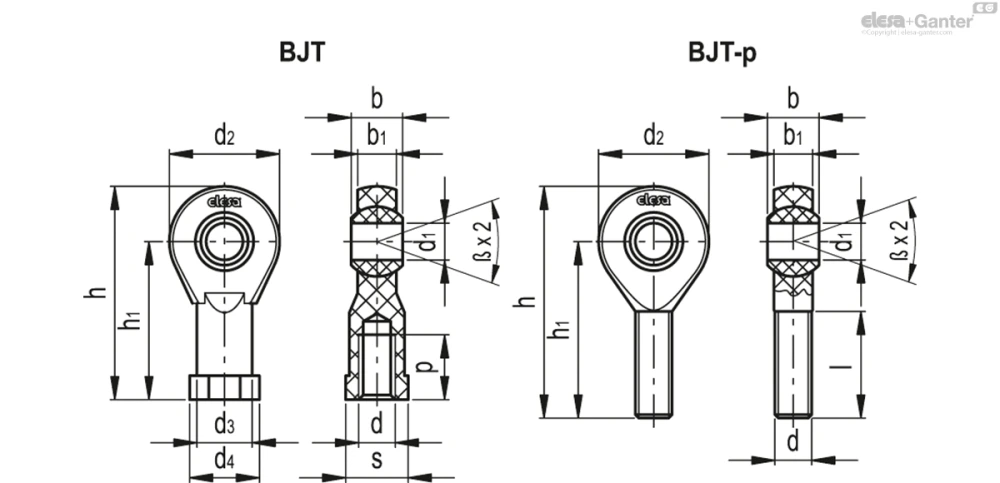

Схемы
BJT.
Таблица моделей — Головки шаровых шарниров
BJT.
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 470001 | BJT-M6 | M6 | 12 | 6 | 20 | 10 | 13 | 9 | 7 | 40 | 30 | 11 | 1.5 | 10 | 8 | 29° | 6 | |
| 470011 | BJT-M8 | M8 | 16 | 8 | 24 | 13 | 16 | 12 | 9 | 48 | 36 | 14 | 10 | 12 | 11 | 25° | 9 | |
| 470021 | BJT-M10 | M10 | 20 | 10 | 30 | 15 | 19 | 14 | 10.5 | 58 | 43 | 17 | 15 | 20 | 13 | 25° | 15 | |
| 470022 | BJT-M10x1.25 | M10x1.25 | 20 | 10 | 30 | 15 | 19 | 14 | 10.5 | 58 | 43 | 17 | 6 | 20 | 13 | 25° | 15 | |
| 470031 | BJT-M12 | M12 | 22 | 12 | 34 | 18 | 22 | 16 | 12 | 67 | 50 | 19 | 20 | 30 | 15 | 25° | 24 | |
| 470032 | BJT-M12x1.25 | M12x1.25 | 22 | 12 | 34 | 18 | 22 | 16 | 12 | 67 | 50 | 19 | 15 | 30 | 15 | 25° | 20 | |
| 470041 | BJT-M14 | M14 | 25 | 14 | 38 | 20 | 25 | 19 | 13.5 | 76 | 57 | 22 | 25 | 35 | 17 | 25° | 29 |
BJT-p
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 470101 | BJT-p-M6-36 | M6 | 6 | 20 | 21 | 9 | 7 | 46 | 36 | 0.5 | 10 | 15 | 29° | 4 | |
| 470111 | BJT-p-M8-43 | M8 | 8 | 24 | 25 | 12 | 9 | 55 | 43 | 2 | 12 | 18 | 25° | 8 | |
| 470121 | BJT-p-M10-48 | M10 | 10 | 30 | 28 | 14 | 10.5 | 63 | 48 | 5 | 20 | 20 | 25° | 13 | |
| 470122 | BJT-p-M10x1.25-48 | M10x1.25 | 10 | 30 | 28 | 14 | 10.5 | 63 | 48 | 3 | 20 | 20 | 25° | 13 | |
| 470131 | BJT-p-M12-54 | M12 | 12 | 34 | 32 | 16 | 12 | 71 | 54 | 6 | 30 | 22 | 25° | 18 | |
| 470132 | BJT-p-M12x1.25-54 | M12X1.25 | 12 | 34 | 32 | 16 | 12 | 71 | 54 | 6 | 30 | 22 | 25° | 20 | |
| 470141 | BJT-p-M14-61 | M14 | 14 | 38 | 36 | 19 | 13.5 | 80 | 61 | 12 | 35 | 25 | 25° | 29 |
Основные характеристики
Материал
Специальный технополимер на основе полиамида (PA), армированный стекловолокном.
Сферическая оболочка головки
Самосмазывающийся технополимер (PA) на основе полиамида.
Стандартные исполнения
- BJT: с резьбовым отверстием.
- BJT-p: с резьбовой шпилькой.
Общая информация
Особенности и области применения
Головки шаровых шарниров BJT. прекрасно подходят для поворотных, колебательных и линейных движений даже в особо агрессивных средах и при наличии воды или влаги, мелкой пыли, грязи, тканей и отходов механической обработки.
Вращательное движение вала может происходить непосредственно во внутреннем диаметре сферической головки, изготовленной из самосмазывающегося материала.
Особенности головок шаровых шарниров:
- полностью коррозионно-стойкие даже при наличии химических веществ;
- высокая устойчивость к соляному туману;
- высокая механическая прочность к применяемым нагрузкам;
- легкость в сочетании с высокой жёсткостью;
- не требуют технического обслуживания;
- обеспечивают компенсацию возможных смещений;
- поглощают вибрации и поперечные напряжения;
- уменьшают шумовые помехи.
