Серия DIN 71752
DIN 71752-AL
Вильчатые головки
Сталь / Алюминий / Нержавеющая сталь
Алюминий
Исполнения серии DIN 71752
Изображения

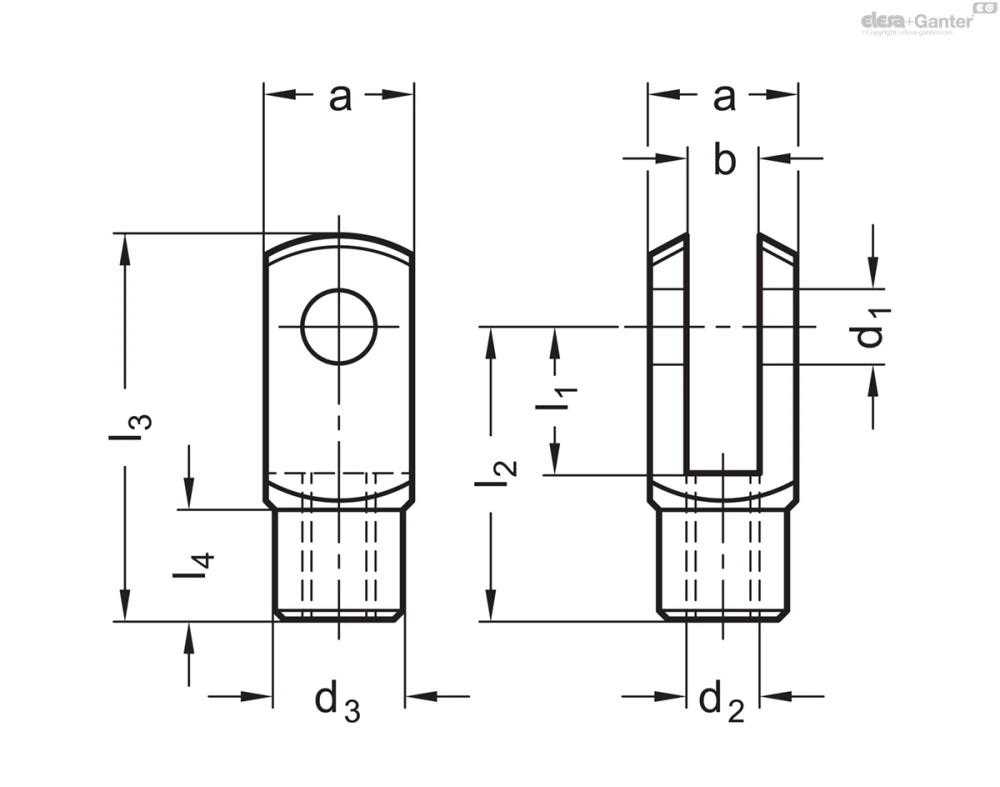

Схемы
DIN 71752-AL
Таблица моделей — Вильчатые головки
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 71752-4-8-M4-AL | 4** | 8 | M 4 | 8 | 4 | 8 | 16 | 21 | 6 | 2 | |
| DIN 71752-4-16-M4-AL | 4** | 16 | M 4 | 8 | 4 | 8 | 24 | 29 | 6 | 0 | |
| DIN 71752-5-10-M5-AL | 5** | 10 | M 5 | 10 | 5 | 9 | 20 | 26 | 7.5 | 3 | |
| DIN 71752-5-20-M5-AL | 5** | 20 | M 5 | 10 | 5 | 9 | 30 | 36 | 7.5 | 6 | |
| DIN 71752-6-12-M6-AL | 6** | 12 | M 6 | 12 | 6 | 10 | 24 | 31 | 9 | 5 | |
| DIN 71752-6-24-M6-AL | 6** | 24 | M 6 | 12 | 6 | 10 | 36 | 43 | 9 | 0 | |
| DIN 71752-8-16-M8-AL | 8** | 16 | M 8 | 16 | 8 | 14 | 32 | 42 | 12 | 13 | |
| DIN 71752-8-32-M8-AL | 8** | 32 | M 8 | 16 | 8 | 14 | 48 | 58 | 12 | 19 | |
| DIN 71752-10-20-M10-AL | 10** | 20 | M 10 | 20 | 10 | 18 | 40 | 52 | 15 | 28 | |
| DIN 71752-10-40-M10-AL | 10** | 40 | M 10 | 20 | 10 | 18 | 60 | 72 | 15 | 0 | |
| DIN 71752-12-24-M12-AL | 12** | 24 | M 12 | 24 | 12 | 20 | 48 | 62 | 18 | 39 | |
| DIN 71752-12-48-M12-AL | 12** | 48 | M 12 | 24 | 12 | 20 | 72 | 86 | 18 | 0 | |
| DIN 71752-14-28-M14-AL | 14** | 28 | M 14 | 27 | 14 | 24 | 56 | 72 | 22.5 | 57 | |
| DIN 71752-14-56-M14-AL | 14** | 56 | M 14 | 27 | 14 | 24 | 85 | 101 | 22.5 | 0 | |
| DIN 71752-16-32-M16-AL | 16** | 32 | M 16 | 32 | 16 | 26 | 64 | 83 | 24 | 93 | |
| DIN 71752-16-64-M16-AL | 16** | 64 | M 16 | 32 | 16 | 26 | 96 | 115 | 24 | 0 |
Характеристики
Вариант исполнения из стали
Сталь
- Класс прочности на разрыв 5
- гальванически оцинкована с голубой пассивацией
Вариант исполнения из алюминия
Алюминий AL
анодированное покрытие, чёрный цвет
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 303 NI
бесцветный
Информация
Размер d1 = 12 поставляется с тонкой резьбой M12 × 1,5 согласно DIN. Однако на практике резьба M12 × 1,25 является более предпочтительной. Головка DIN 71752 не предусматривает размер d1 = 20.
Техническая информация
По запросу
- Вильчатые головки в соответствии с DIN 71752 с d1 = 25, 30, 35, 42 и 50 (только вариант исполнения из стали)
- Вильчатые головки в соответствии с DIN 71752 с d1 = 30 и 35 (только вариант исполнения из нержавеющей стали)
