Серия GN 751
GN 751-AL
Вильчатые соединения
Вильчатые головки DIN 71752
Алюминий
Исполнения серии GN 751
Изображения

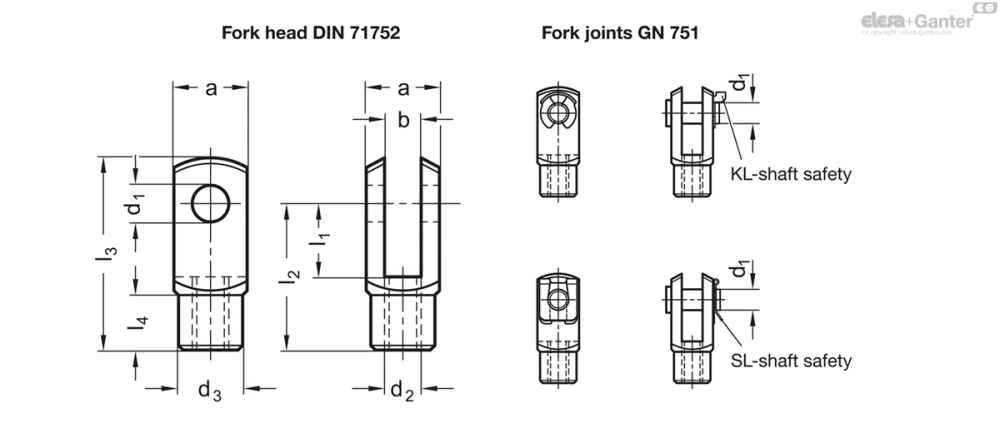

Схемы
GN 751-AL
Таблица моделей — Вильчатые соединения
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 751-4-8-M4-KL-AL | 4 | 8 | M 4 | 8 | 4 | 8 | 16 | 21 | 6 | 3 | |
| GN 751-4-8-M4-SL-AL | 4 | 8 | M 4 | 8 | 4 | 8 | 16 | 21 | 6 | 3 | |
| GN 751-4-16-M4-KL-AL | 4 | 16* | M 4 | 8 | 4 | 8 | 24 | 29 | 6 | 0 | |
| GN 751-4-16-M4-SL-AL | 4 | 16* | M 4 | 8 | 4 | 8 | 24 | 29 | 6 | 0 | |
| GN 751-5-10-M5-KL-AL | 5 | 10 | M 5 | 10 | 5 | 9 | 20 | 26 | 7.5 | 5 | |
| GN 751-5-10-M5-SL-AL | 5 | 10 | M 5 | 10 | 5 | 9 | 20 | 26 | 7.5 | 5 | |
| GN 751-5-20-M5-KL-AL | 5 | 20* | M 5 | 10 | 5 | 9 | 30 | 36 | 7.5 | 0 | |
| GN 751-5-20-M5-SL-AL | 5 | 20* | M 5 | 10 | 5 | 9 | 30 | 36 | 7.5 | 0 | |
| GN 751-6-12-M6-KL-AL | 6 | 12 | M 6 | 12 | 6 | 10 | 24 | 31 | 9 | 7 | |
| GN 751-6-12-M6-SL-AL | 6 | 12 | M 6 | 12 | 6 | 10 | 24 | 31 | 9 | 7 | |
| GN 751-6-24-M6-KL-AL | 6 | 24* | M 6 | 12 | 6 | 10 | 36 | 43 | 9 | 0 | |
| GN 751-6-24-M6-SL-AL | 6 | 24* | M 6 | 12 | 6 | 10 | 36 | 43 | 9 | 0 | |
| GN 751-8-16-M8-KL-AL | 8 | 16 | M 8 | 16 | 8 | 14 | 32 | 42 | 12 | 17 | |
| GN 751-8-16-M8-SL-AL | 8 | 16 | M 8 | 16 | 8 | 14 | 32 | 42 | 12 | 8 | |
| GN 751-8-32-M8-KL-AL | 8 | 32* | M 8 | 16 | 8 | 14 | 48 | 58 | 12 | 23 | |
| GN 751-8-32-M8-SL-AL | 8 | 32* | M 8 | 16 | 8 | 14 | 48 | 58 | 12 | 23 | |
| GN 751-10-20-M10-KL-AL | 10 | 20 | M 10 | 20 | 10 | 18 | 40 | 52 | 15 | 57 | |
| GN 751-10-20-M10-SL-AL | 10 | 20 | M 10 | 20 | 10 | 18 | 40 | 52 | 15 | 57 | |
| GN 751-10-40-M10-KL-AL | 10 | 40* | M 10 | 20 | 10 | 18 | 60 | 72 | 15 | 0 | |
| GN 751-10-40-M10-SL-AL | 10 | 40* | M 10 | 20 | 10 | 18 | 60 | 72 | 15 | 0 | |
| GN 751-12-24-M12-KL-AL | 12 | 24 | M 12 | 24 | 12 | 20 | 48 | 62 | 18 | 51 | |
| GN 751-12-24-M12-SL-AL | 12 | 24 | M 12 | 24 | 12 | 20 | 48 | 62 | 18 | 51 | |
| GN 751-12-48-M12-KL-AL | 12 | 48* | M 12 | 24 | 12 | 20 | 72 | 86 | 18 | 0 | |
| GN 751-12-48-M12-SL-AL | 12 | 48* | M 12 | 24 | 12 | 20 | 72 | 86 | 18 | 0 | |
| GN 751-14-28-M14-KL-AL | 14 | 28 | M 14 | 28 | 14 | 24 | 56 | 72 | 22.5 | 75 | |
| GN 751-14-28-M14-SL-AL | 14 | 28 | M 14 | 28 | 14 | 24 | 56 | 72 | 22.5 | 74 | |
| GN 751-14-56-M14-KL-AL | 14 | 56* | M 14 | 28 | 14 | 24 | 85 | 101 | 22.5 | 0 | |
| GN 751-14-56-M14-SL-AL | 14 | 56* | M 14 | 28 | 14 | 24 | 85 | 101 | 22.5 | 0 | |
| GN 751-16-32-M16-KL-AL | 16 | 32 | M 16 | 32 | 16 | 26 | 64 | 83 | 24 | 122 | |
| GN 751-16-32-M16-SL-AL | 16 | 32 | M 16 | 32 | 16 | 26 | 64 | 83 | 24 | 117 | |
| GN 751-16-64-M16-KL-AL | 16 | 64* | M 16 | 32 | 16 | 26 | 96 | 115 | 24 | 0 | |
| GN 751-16-64-M16-SL-AL | 16 | 64* | M 16 | 32 | 16 | 26 | 96 | 115 | 24 | 0 |
Характеристики
Вариант исполнения из стали
Типы
Тип B: наконечник с пружинной защёлкой
Тип KL: штифт с предохранителем вала KL
Тип SL: штифт с предохранителем вала SL
(только для d1 = 4...16)
Сталь
- Класс прочности на разрыв 5
- гальванически оцинкована с голубой пассивацией
Предохранители вала
- пружина, листовой металл
- закалённый и отпущенный
- гальванически оцинкована с голубой пассивацией
Вариант исполнения из алюминия
Типы
- Тип KL: штифт с боковым монтажным кольцом
- Type SL: штифт с предохранительным стопорным кольцом
Алюминий AL
анодированное покрытие, чёрный цвет
Предохранители вала KL/SL
- Пружинная сталь
- закалённый и отпущенный
- гальванически оцинкована с голубой пассивацией
Вариант исполнения из нержавеющей стали
Тип
- Тип A: штифт с предохранительным стопорным кольцом DIN 471
Нержавеющая сталь AISI 303 NI
без покрытия
Предохранительное стопорное кольцо DIN 471
Нержавеющая сталь
Немецкий материал № 1.4122
Информация
Вильчатые соединения GN 751 состоит из вильчатой головки, выполненной по стандарту DIN 71752 , и штифта с валом KL (типы KL и SL), либо штифта с пружинной защёлкой (тип B). Изделия обеих версий можно монтировать и демонтировать без использования инструментов.
Соединители с размером d1 = 12 поставляются с тонкой резьбой M12 × 1,5, выполненной по стандарту DIN. Однако, как показывает практика, предпочтительнее использовать резьбу M12 × 1,25. Стандартом DIN 71752 не предусмотрен размер d1 = 20.
По запросу
Вильчатые головки, выполненные по стандарту DIN 71752 с размерами d1 = 25, 30, 35, 42 и 50, изготавливаются только из стали
Техническая информация
Типы валов с вильчатым соединением
Защёлкивающийся пружинный штифт легко монтируется и демонтируется. Поэтому он особенно подходит для видов применений, где требуется частое ослабление шарнирного соединения.
Штифт с боковым монтажным кольцом можно монтировать и демонтировать вручную, без каких-либо инструментов.
Для демонтажа штифта с предохранительным стопорным кольцом требуется инструмент (например, отвёртка). То есть их крепление к ответным компонентам является более надёжным.
