Серия DIN 71752
DIN 71752-NI
Вильчатые головки
Сталь / Алюминий / Нержавеющая сталь
Нержавеющая сталь
Исполнения серии DIN 71752
Изображения

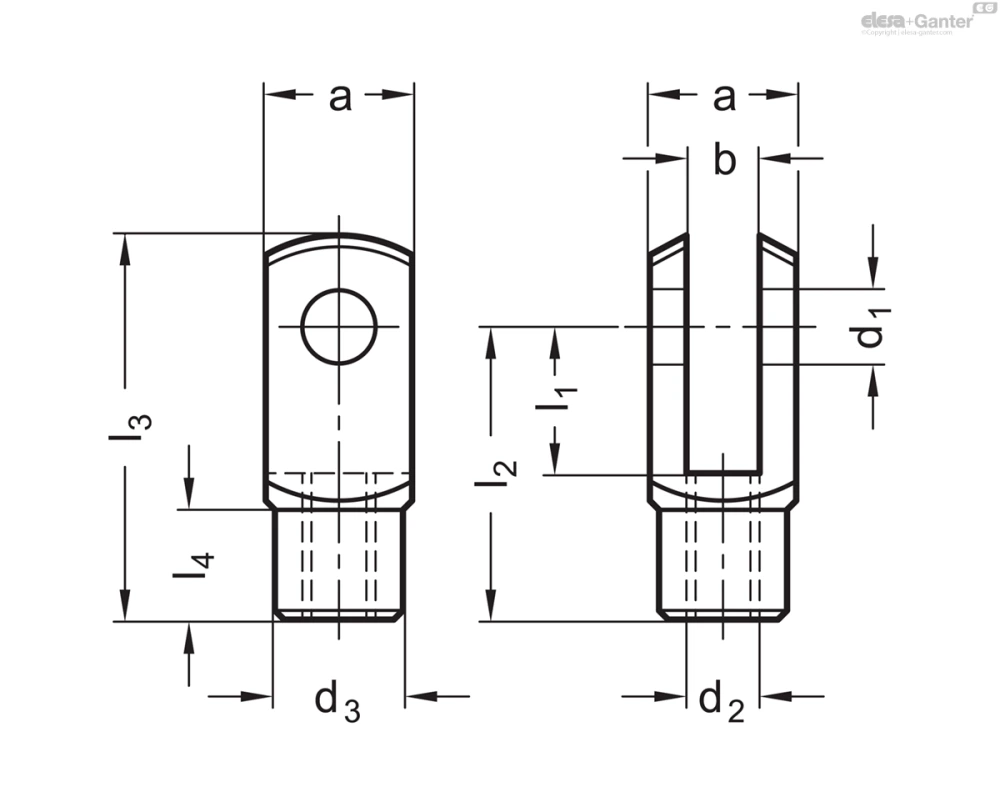

Схемы
DIN 71752-NI
Таблица моделей — Вильчатые головки
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 71752-4-8-M4-NI | 4 | 8 | M 4 | 8 | 4 | 8 | 16 | 21 | 6 | 5 | |
| DIN 71752-4-16-M4-NI | 4 | 16 | M 4 | 8 | 4 | 8 | 24 | 29 | 6 | 6 | |
| DIN 71752-5-10-M5-NI | 5 | 10 | M 5 | 10 | 5 | 9 | 20 | 26 | 7.5 | 9 | |
| DIN 71752-5-20-M5-NI | 5 | 20 | M 5 | 10 | 5 | 9 | 30 | 36 | 7.5 | 10 | |
| DIN 71752-6-12-M6-NI | 6 | 12 | M 6 | 12 | 6 | 10 | 24 | 31 | 9 | 13 | |
| DIN 71752-6-24-M6-NI | 6 | 24 | M 6 | 12 | 6 | 10 | 36 | 43 | 9 | 20 | |
| DIN 71752-8-16-M8-NI | 8 | 16 | M 8 | 16 | 8 | 14 | 32 | 42 | 12 | 36 | |
| DIN 71752-8-32-M8-NI | 8 | 32 | M 8 | 16 | 8 | 14 | 48 | 58 | 12 | 52 | |
| DIN 71752-10-20-M10-NI | 10 | 20 | M 10 | 20 | 10 | 18 | 40 | 52 | 15 | 70 | |
| DIN 71752-10-40-M10-NI | 10 | 40 | M 10 | 20 | 10 | 18 | 60 | 72 | 15 | 100 | |
| DIN 71752-12-24-M12-NI | 12 | 24 | M 12 | 24 | 12 | 20 | 48 | 62 | 18 | 110 | |
| DIN 71752-12-48-M12-NI | 12 | 48 | M 12 | 24 | 12 | 20 | 72 | 86 | 18 | 168 | |
| DIN 71752-14-28-M14-NI | 14 | 28 | M 14 | 28 | 14 | 24 | 56 | 72 | 22.5 | 220 | |
| DIN 71752-14-56-M14-NI | 14 | 56 | M 14 | 28 | 14 | 24 | 85 | 101 | 22.5 | 280 | |
| DIN 71752-16-32-M16-NI | 16 | 32 | M 16 | 32 | 16 | 26 | 64 | 83 | 24 | 235 | |
| DIN 71752-16-64-M16-NI | 16 | 64 | M 16 | 32 | 16 | 26 | 96 | 115 | 24 | 394 | |
| DIN 71752-20-40-M20-NI | 20 | 40 | M 20 | 40 | 20 | 34 | 80 | 105 | 30 | 550 |
Характеристики
Вариант исполнения из стали
Сталь
- Класс прочности на разрыв 5
- гальванически оцинкована с голубой пассивацией
Вариант исполнения из алюминия
Алюминий AL
анодированное покрытие, чёрный цвет
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 303 NI
бесцветный
Информация
Размер d1 = 12 поставляется с тонкой резьбой M12 × 1,5 согласно DIN. Однако на практике резьба M12 × 1,25 является более предпочтительной. Головка DIN 71752 не предусматривает размер d1 = 20.
Техническая информация
По запросу
- Вильчатые головки в соответствии с DIN 71752 с d1 = 25, 30, 35, 42 и 50 (только вариант исполнения из стали)
- Вильчатые головки в соответствии с DIN 71752 с d1 = 30 и 35 (только вариант исполнения из нержавеющей стали)
