Серия GN 728.5
GN 728.5-A
П-образные ручки для ящиков и шкафов
Нержавеющая сталь, прецизионное литьё
Монтаж с внутренней стороны (резьбовое глухое отверстие)
Исполнения серии GN 728.5
Изображения

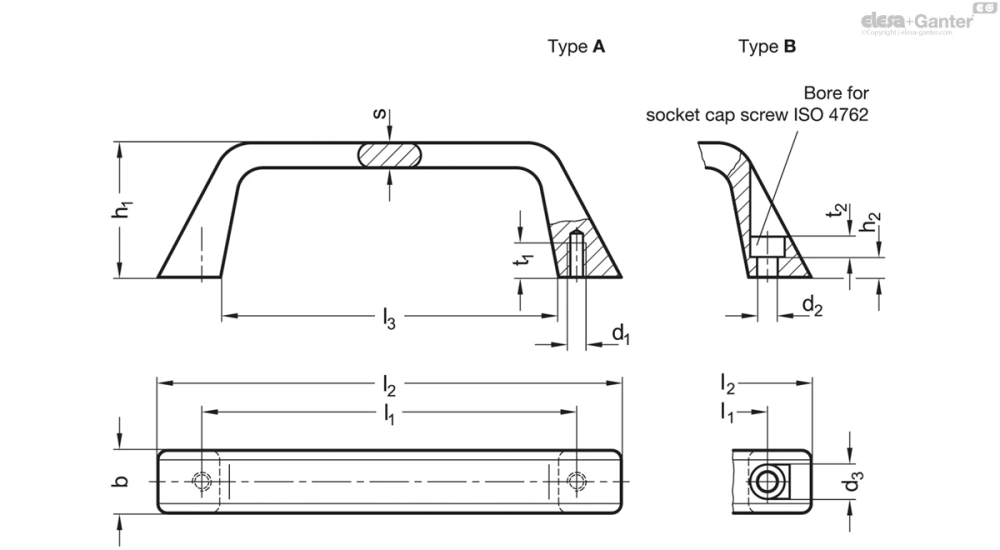

Схемы
GN 728.5-A
Таблица моделей — П-образные ручки для ящиков и шкафов
| Артикул | l1 | b | d1 | d3 | h1 | l2 | l3 | s | t1min. | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 728.5-120-A | 120 | 22.5 | M 6 | 11 | 42.5 | 147 | 108 | 8 | 10 | 269 |
Характеристики
Типы
- Тип A: монтаж с внутренней стороны (резьбовое глухое отверстие)
- Тип B: монтаж со стороны оператора
Закаленная нержавеющая сталь AISI CF-8
Матовая отделка, дробеструйная обработка
Информация
Установка П-образных ручек для ящиков и шкафов GN 728.5 может осуществляться как с задней стороны (тип А), так и с внешней стороны (тип B).
Техническая информация
