Серия GN 62444
GN 62444-PG-NI
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
Резьба PG, нержавеющая сталь
Исполнения серии GN 62444
GN 62444-M-MS
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
GN 62444-M-NI
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
GN 62444-NPT-MS
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
GN 62444-PG-MS
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
GN 62444-PG-NI
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
Изображения
Схемы

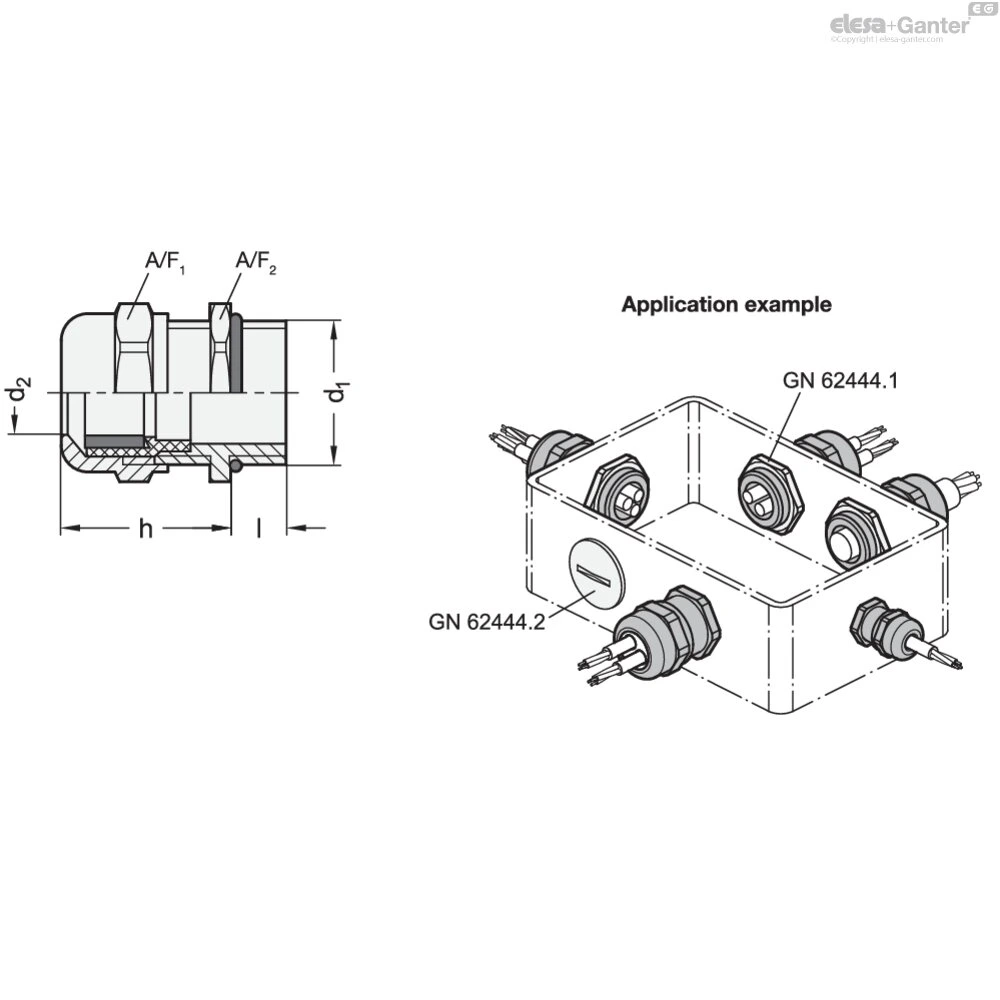

GN 62444-PG-NI
Таблица моделей — Кабельные вводы
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 62444-PG7-6-NI | PG 7 | 6 | 3...6 | 22 | 6 | 14 | 14 | 5 | 3 | 11 | |
| GN 62444-PG9-8-NI | PG 9 | 8 | 4...8 | 23 | 6 | 17 | 19 | 6 | 4 | 18 | |
| GN 62444-PG11-10-NI | PG 11 | 10 | 5...10 | 25.5 | 6 | 22 | 22 | 7 | 5 | 33 | |
| GN 62444-PG13,5-12-NI | PG 13.5 | 12 | 6...12 | 24 | 6.5 | 22 | 22 | 8 | 5.5 | 33 | |
| GN 62444-PG16-14-NI | PG 16 | 14 | 10...14 | 27.5 | 6.5 | 24 | 24 | 11 | 7 | 30 | |
| GN 62444-PG21-18-NI | PG 21 | 18 | 13...18 | 32.5 | 7.2 | 30 | 30 | 17 | 10 | 53 | |
| GN 62444-PG29-25-NI | PG 29 | 25 | 18...25 | 38.5 | 8 | 41 | 41 | 30 | 15 | 134 | |
| GN 62444-PG36-32-NI | PG 36 | 32 | 22...32 | 46 | 9 | 50 | 50 | 42 | 20 | 246 | |
| GN 62444-PG48-44-NI | PG 48 | 44 | 34...44 | 49.5 | 14 | 65 | 65 | 50 | 35 | 357 |
Характеристики
Корпус
- Латунь, никелированная MS
- Нержавеющая сталь AISI 303 NI
Стальная вставка
Хлоропреновый каучук (CR)
Зажимная вставка
Пластик, полиамид (PA)
Кольцевое уплотнение
Бутадиенакрилонитрильный каучук (NBR)
Рабочая температура от -40 °C до +100 °C
Класс защиты IP 68
Информация
Кабельные вводы GN 62444 используются для прокладки кабелей или проводов в корпуса, снятия натяжения и их герметизации. В пределах указанного диапазона зажимания герметизирующее и зажимное усилие увеличиваются с увеличением диаметра кабеля.
Кабельные вводы можно вкрутить в имеющуюся внутреннюю резьбу или установить в сквозное отверстие с помощью монтажной гайки.
Они включают уплотнительное кольцо для герметизации корпуса.
Принадлежности
- GN 62444.1 Монтажные гайки, (метрическая резьба и резьба PG)
- GN 62444.2 Резьбовые заглушки, (метрическая резьба и резьба PG)
- GN 62444.4 Переходники, (метрическая резьба)
