Серия CGT-NTC

CGT-NTC

Cтопорные кольца

Метрическая резьба

Таблица (PDF)

Исполнения серии CGT-NTC

CGT-NTC

Cтопорные кольца

Метрическая резьба

CGT-NTC-NPT

Cтопорные кольца

Резьба NPT

CGT-NTC-PG

Cтопорные кольца

Резьба PG

CGT-NTC

Таблица моделей — Cтопорные кольца

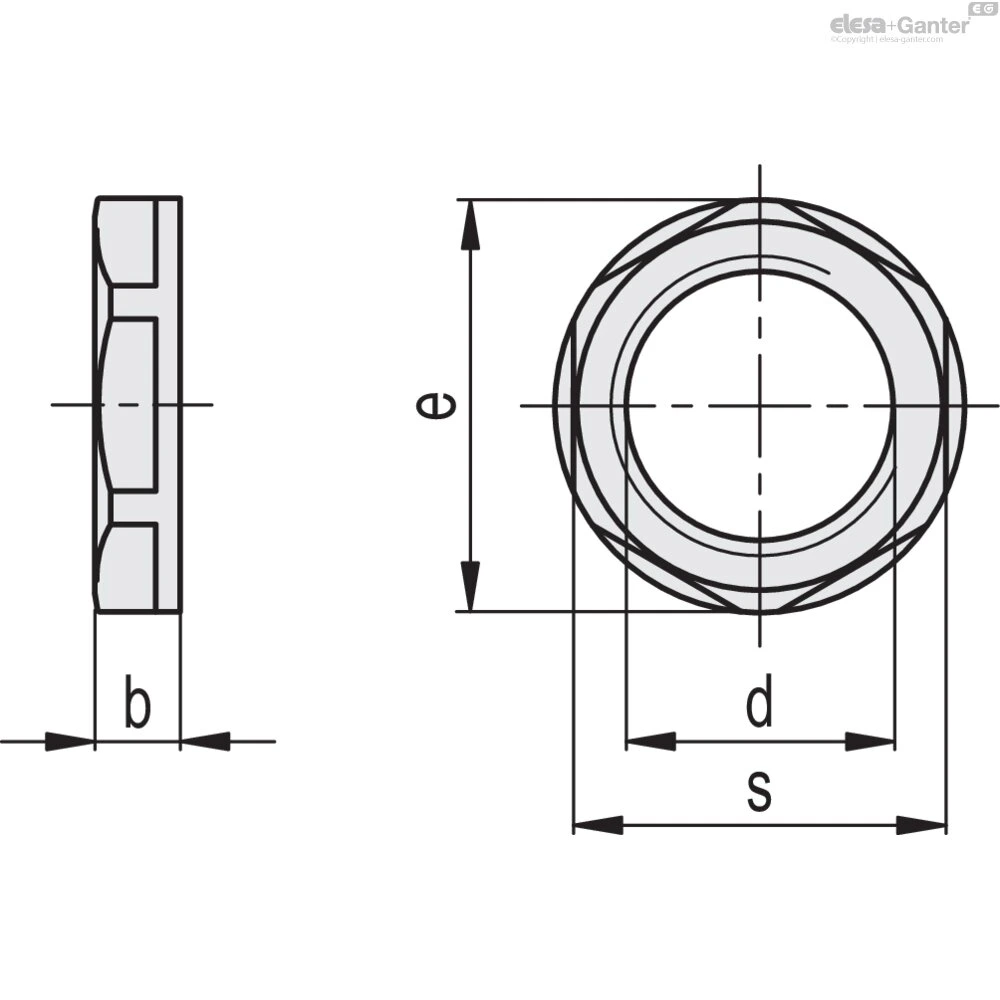

Артикул	Описание	d	b	e ≈	s	Вес (г)
560101-C3	CGT-NTC-M12x1,5-C3	M 12 x 1.5	5	19.3	18	1
560101-C9	CGT-NTC-M12x1,5-C9	M 12 x 1.5	5	19.3	18	1
560103-C3	CGT-NTC-M16x1,5-C3	M 16 x 1.5	5	24.2	22	2
560103-C9	CGT-NTC-M16x1,5-C9	M 16 x 1.5	5	24.2	22	2
560105-C3	CGT-NTC-M20x1,5-C3	M 20 x 1.5	6	28.6	26	2
560105-C9	CGT-NTC-M20x1,5-C9	M 20 x 1.5	6	28.6	26	2
560107-C3	CGT-NTC-M25x1,5-C3	M 25 x 1.5	6	35	32	3
560107-C9	CGT-NTC-M25x1,5-C9	M 25 x 1.5	6	35	32	3
560109-C3	CGT-NTC-M32x1,5-C3	M 32 x 1.5	7	45.9	41	7
560109-C9	CGT-NTC-M32x1,5-C9	M 32 x 1.5	7	45.9	41	7
560111-C3	CGT-NTC-M40x1,5-C3	M 40 x 1.5	7	55.7	50	7
560111-C9	CGT-NTC-M40x1,5-C9	M 40 x 1.5	7	55.7	50	7
560113-C3	CGT-NTC-M50x1,5-C3	M 50 x 1.5	8	65.7	60	13
560113-C9	CGT-NTC-M50x1,5-C9	M 50 x 1.5	8	65.7	60	13
560115-C3	CGT-NTC-M63x1,5-C3	M 63 x 1.5	8	82.3	75	20
560115-C9	CGT-NTC-M63x1,5-C9	M 63 x 1.5	8	82.3	75	20

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Армированный стекловолокном технополимер на основе полиамида (PA), серый цвет RAL 7035 (C3) или чёрный цвет RAL 9005 (C9).

Стандартные исполнения

CGT-NTC: метрическая резьба.

CGT-NTC-PG: резьба PG.

CGT-NTC-NPT: резьба NPT.

Общая информация

Особенности и области применения

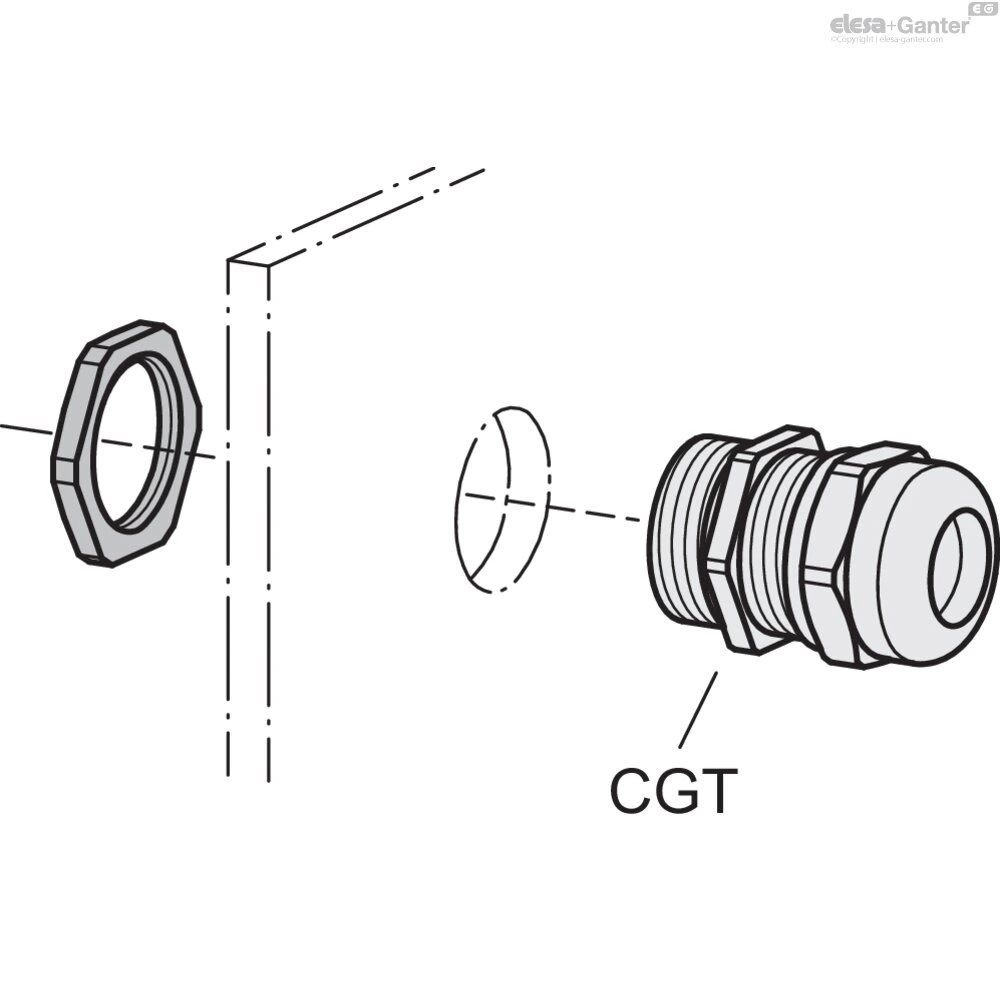

Они используются для фиксации кабельного ввода CGT в отверстии в панели распределительного щита или коробки, обеспечивая механическую герметизацию. Аналогичным образом их можно использовать для крепления переходников CGT-HR или резьбовых заглушек CGT-TC.
