Серия CGT

CGT

Кабельные вводы

Метрическая резьба

Таблица (PDF)

Исполнения серии CGT

CGT

Кабельные вводы

Метрическая резьба

CGT-NPT

Кабельные вводы

Резьба NPT

CGT-PG

Кабельные вводы

Резьба PG

CGT

Таблица моделей — Кабельные вводы

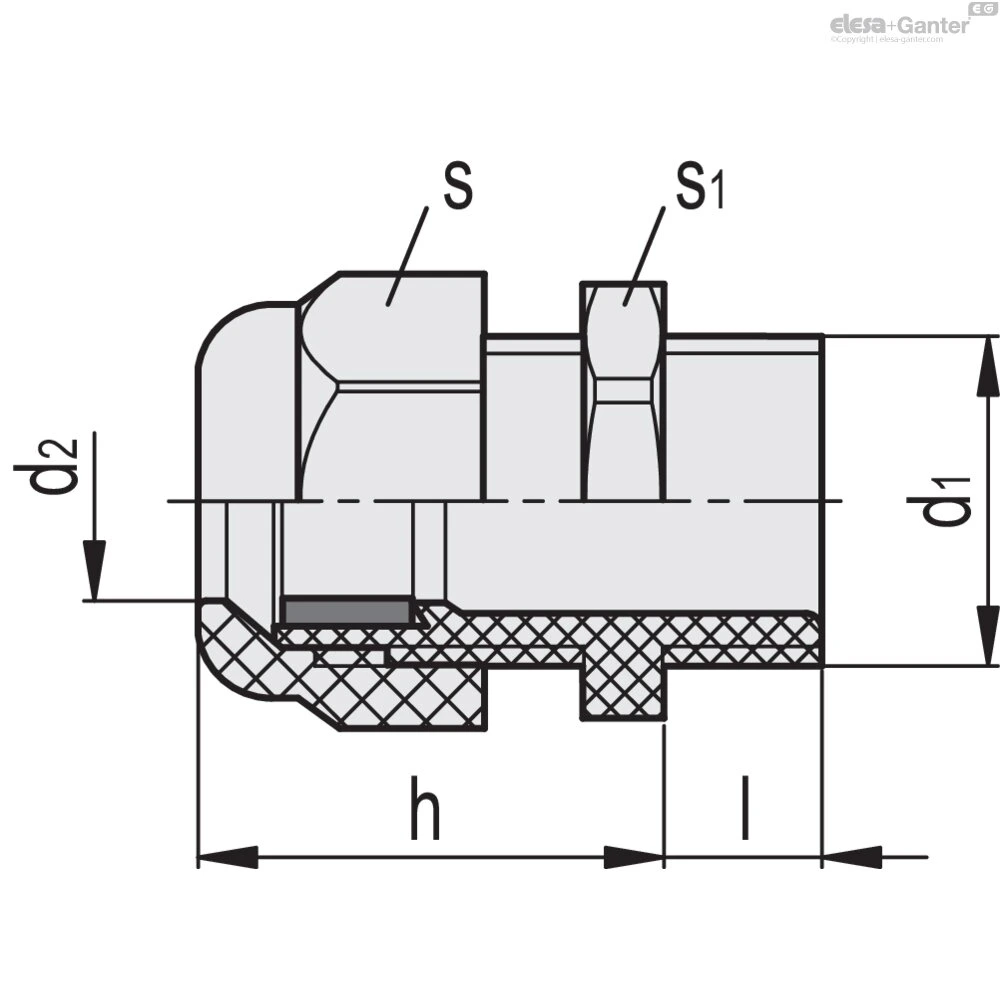

Артикул	Описание	d₁	d₂	d_2Clamping range	hmax	l	s	s₁	Рекомендуемый момент затяжки для s [Н·м]	Рекомендуемый момент затяжки для s1 [Н·м]	Вес (г)
560001-C3	CGT-M12x1,5-8-15-C3	M 12 x 1.5	6	3 ÷ 6	23	8	15	15	2	1	3
560001-C9	CGT-M12x1,5-8-15-C9	M 12 x 1.5	6	3 ÷ 6	23	8	15	15	2	1	3
560003-C3	CGT-M16x1,5-8-19-C3	M 16 x 1.5	8	4 ÷ 8	25	8	19	19	2.5	2.5	6
560003-C9	CGT-M16x1,5-8-19-C9	M 16 x 1.5	8	4 ÷ 8	25	8	19	19	2.5	2.5	6
560005-C3	CGT-M16x1,5-10-22-C3	M 16 x 1.5	10	5 ÷ 10	30	10	22	22	2.5	2.5	9
560005-C9	CGT-M16x1,5-10-22-C9	M 16 x 1.5	10	5 ÷ 10	30	10	22	22	2.5	2.5	9
560007-C3	CGT-M20x1,5-10-24-C3	M 20 x 1.5	12	6 ÷ 12	29.5	10	24	24	4	3.5	11
560007-C9	CGT-M20x1,5-10-24-C9	M 20 x 1.5	12	6 ÷ 12	29.5	10	24	24	4	3.5	11
560009-C3	CGT-M20x1,5-10-27-C3	M 20 x 1.5	14	10 ÷ 14	31	10	27	27	5.5	3.5	14
560009-C9	CGT-M20x1,5-10-27-C9	M 20 x 1.5	14	10 ÷ 14	31	10	27	27	5.5	3.5	14
560011-C3	CGT-M25x1,5-8-29-C3	M 25 x 1.5	17	11 ÷ 17	35	8	29	29	5.5	3.5	16
560011-C9	CGT-M25x1,5-8-29-C9	M 25 x 1.5	17	11 ÷ 17	35	8	29	29	5.5	3.5	16
560013-C3	CGT-M25x1,5-10-33-C3	M 25 x 1.5	18	13 ÷ 18	37	10	33	33	9	3.5	23
560013-C9	CGT-M25x1,5-10-33-C9	M 25 x 1.5	18	13 ÷ 18	37	10	33	33	9	3.5	23
560015-C3	CGT-M32x1,5-10-36-C3	M 32 x 1.5	21	15 ÷ 21	42	10	36	36	6	5	25
560015-C9	CGT-M32x1,5-10-36-C9	M 32 x 1.5	21	15 ÷ 21	42	10	36	36	6	5	25
560017-C3	CGT-M32x1,5-15-42-C3	M 32 x 1.5	25	18 ÷ 25	41	15	42	42	10	5	40
560017-C9	CGT-M32x1,5-15-42-C9	M 32 x 1.5	25	18 ÷ 25	41	15	42	42	10	5	40
560019-C3	CGT-M40x1,5-10-46-C3	M 40 x 1.5	28	19 ÷ 28	47	10	46	46	11	5	44
560019-C9	CGT-M40x1,5-10-46-C9	M 40 x 1.5	28	19 ÷ 28	47	10	46	46	11	5	44
560021-C3	CGT-M40x1,5-18-53-C3	M 40 x 1.5	32	22 ÷ 32	51.5	18	53	53	22	5	77
560021-C9	CGT-M40x1,5-18-53-C9	M 40 x 1.5	32	22 ÷ 32	51.5	18	53	53	22	5	77
560023-C3	CGT-M50x1,5-18-60-C3	M 50 x 1.5	38	30 ÷ 38	53	18	60	60	20	8	91
560023-C9	CGT-M50x1,5-18-60-C9	M 50 x 1.5	38	30 ÷ 38	53	18	60	60	20	8	91
560025-C3	CGT-M63x1,5-18-65-C3	M 63 x 1.5	44	34 ÷ 44	53	18	65	65	20	12	98
560025-C9	CGT-M63x1,5-18-65-C9	M 63 x 1.5	44	34 ÷ 44	53	18	65	65	20	12	98

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), серый цвет RAL 7035 (C3) или чёрный цвет RAL 9005 (C9).

Уплотнительная вставка

Хлоропреновый каучук (CR)

Стопорная вставка

Технополимер на основе полиамида (PA)

Стандартные исполнения

CGT: метрическая резьба.

CGT-PG: резьба PG.

CGT-NPT: резьба NPT.

Общая информация

Особенности и области применения

Они используются для крепления и изоляции электрических кабелей внутри электрооборудования, такого как распределительные щиты и коробки, обеспечивая защиту от пыли, воды и внешних воздействий.

Они надёжно фиксируют кабель на месте, предотвращая механическое напряжение или случайное натяжение, которые могут повлиять на внутренние электрические соединения, и обеспечивая непрерывность электрического соединения.

В пределах указанного диапазона зажима герметизирующий и стопорный эффект увеличивается с увеличением диаметра кабеля.

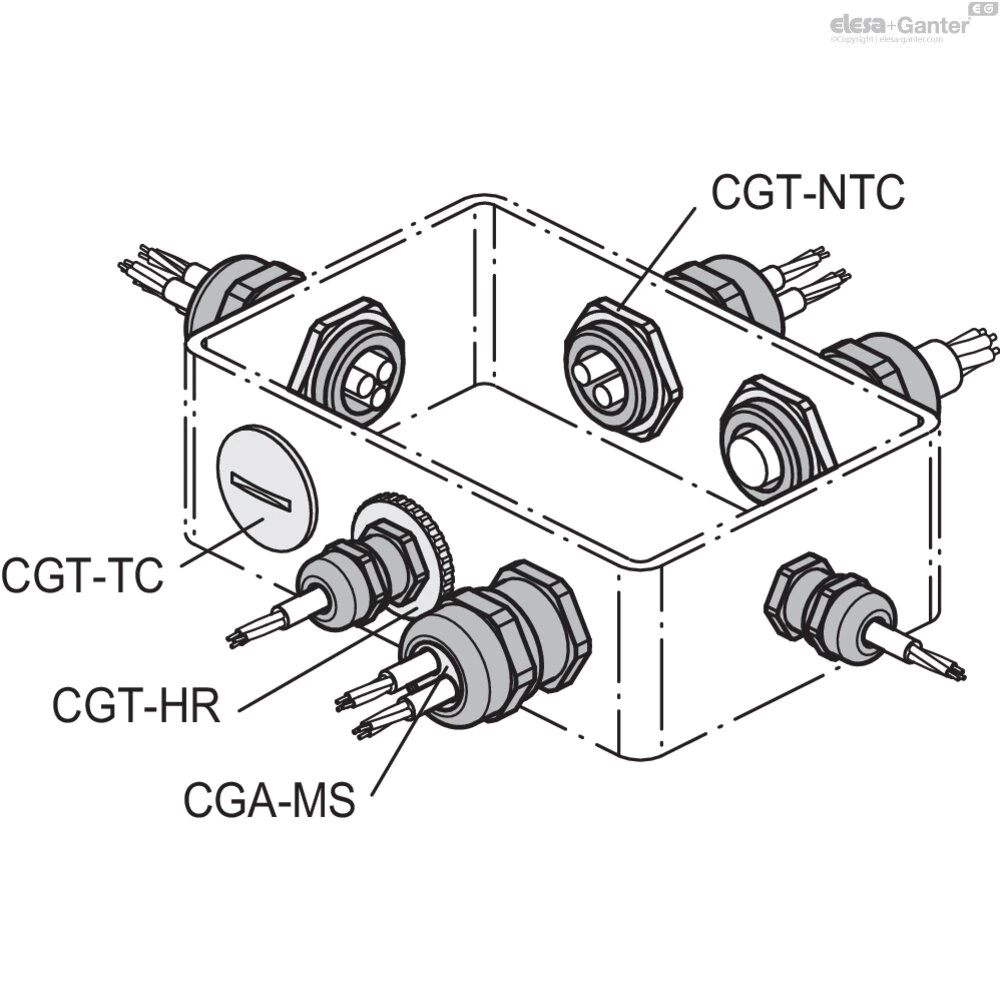

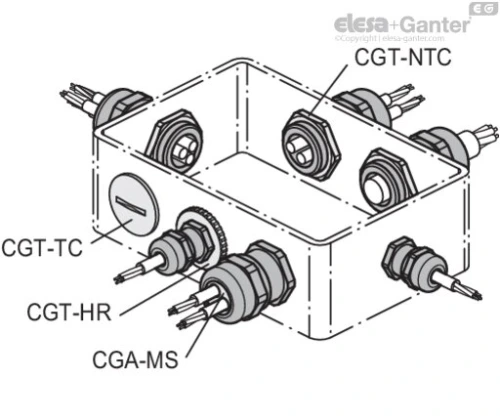

Кабельные вводы можно устанавливать на электрооборудование либо с использованием существующей резьбы, либо, в случае сквозного отверстия, с помощью монтажных гаек.
