Серия CGT-HR

CGT-HR-PG

Переходники

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

Резьба PG

Таблица (PDF)

Исполнения серии CGT-HR

CGT-HR

Переходники

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

CGT-HR-PG

Переходники

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

CGT-HR-PG

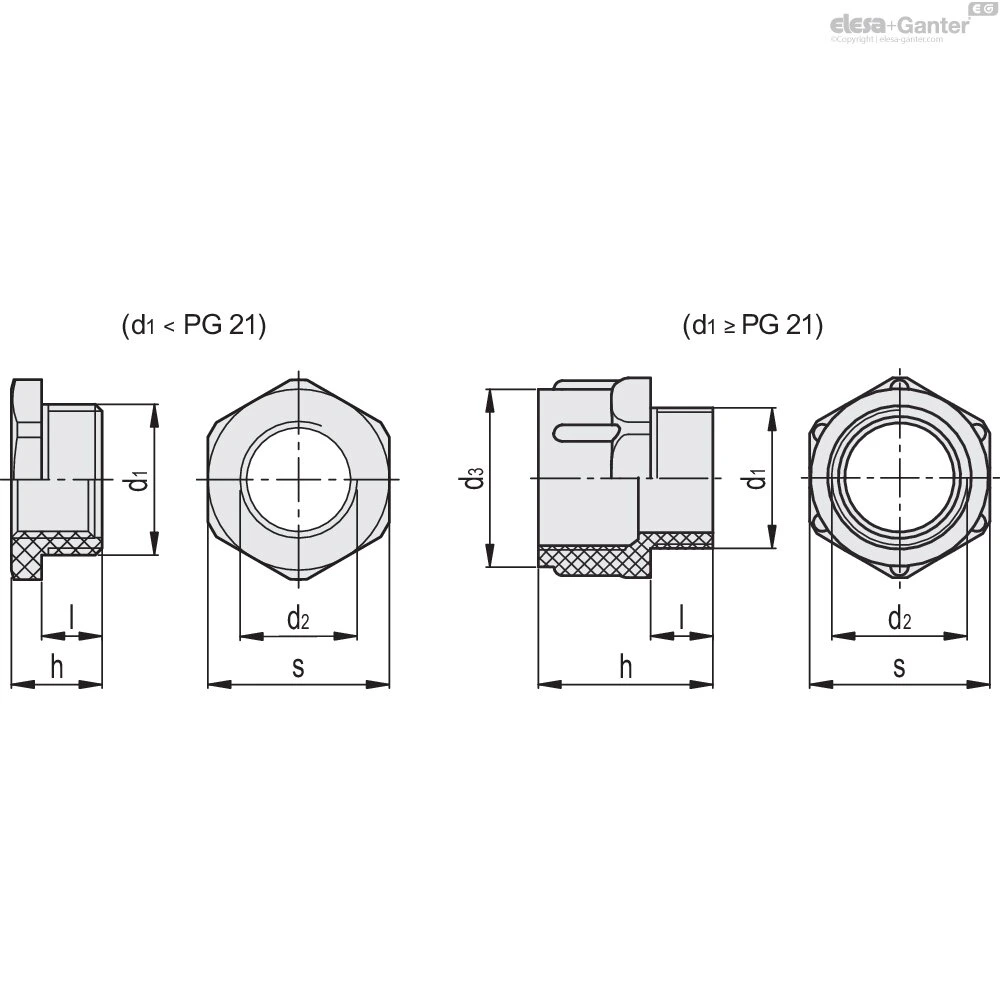

Таблица моделей — Переходники

Артикул	Описание	d₁	d₂	h	l	s	Вес (г)
560215-C3	CGT-HR-PG9-PG7-C3	PG 9	PG 7	20.5	8	19	5
560217-C3	CGT-HR-PG11-PG9-C3	PG 11	PG 9	22.5	8	22	6
560219-C3	CGT-HR-PG13,5-PG11-C3	PG 13.5	PG 11	24	9	24	6
560221-C3	CGT-HR-PG16-PG13,5-C3	PG 16	PG 13.5	28	10	27	7
560223-C3	CGT-HR-PG21-PG16-C3	PG 21	PG 16	16	11	32	8
560225-C3	CGT-HR-PG29-PG21-C3	PG 29	PG 21	17	11	40	14
560227-C3	CGT-HR-PG36-PG29-C3	PG 36	PG 29	24	18	50	14
560229-C3	CGT-HR-PG42-PG36-C3	PG 42	PG 36	24	18	55	19
560231-C3	CGT-HR-PG48-PG42-C3	PG 48	PG 42	23	17	60	19

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Армированный стекловолокном технополимер на основе полиамида (PA), серый цвет RAL 7035 (C3).

Стандартные исполнения

CGT-HR: метрическая резьба.

CGT-HR-PG: резьба PG.

Общая информация

Особенности и области применения

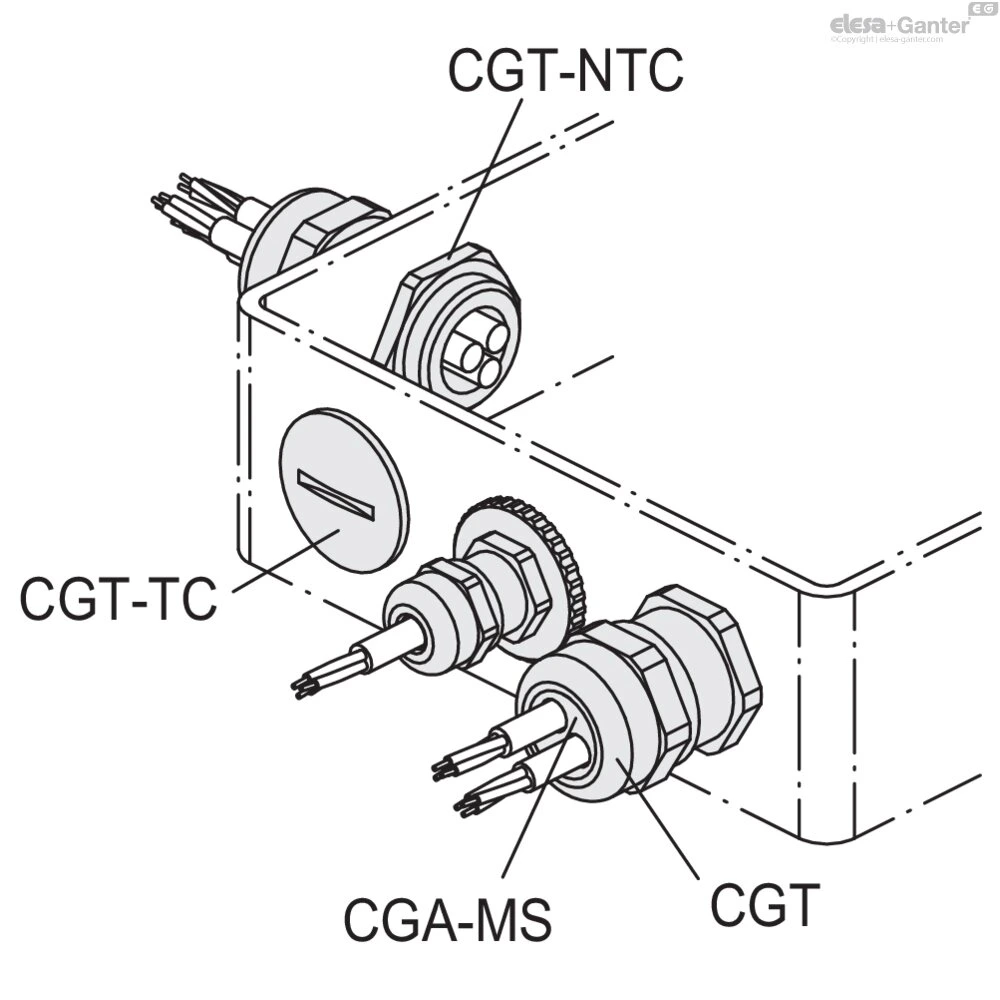

Они используются для установки кабельного ввода в крепёжное отверстие электрооборудования, размер резьбы которого не соответствует размеру резьбы самого кабельного ввода, обеспечивая механическую защиту и надёжную герметизацию. Для фиксации переходников используйте монтажную гайку CGT-NTC.
