Серия CGT-HR

CGT-HR

Переходники

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

Метрическая резьба

Таблица (PDF)

Исполнения серии CGT-HR

CGT-HR

Переходники

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

CGT-HR-PG

Переходники

для кабельных вводов CGT, метрическая резьба и резьба PG, технополимер

CGT-HR

Таблица моделей — Переходники

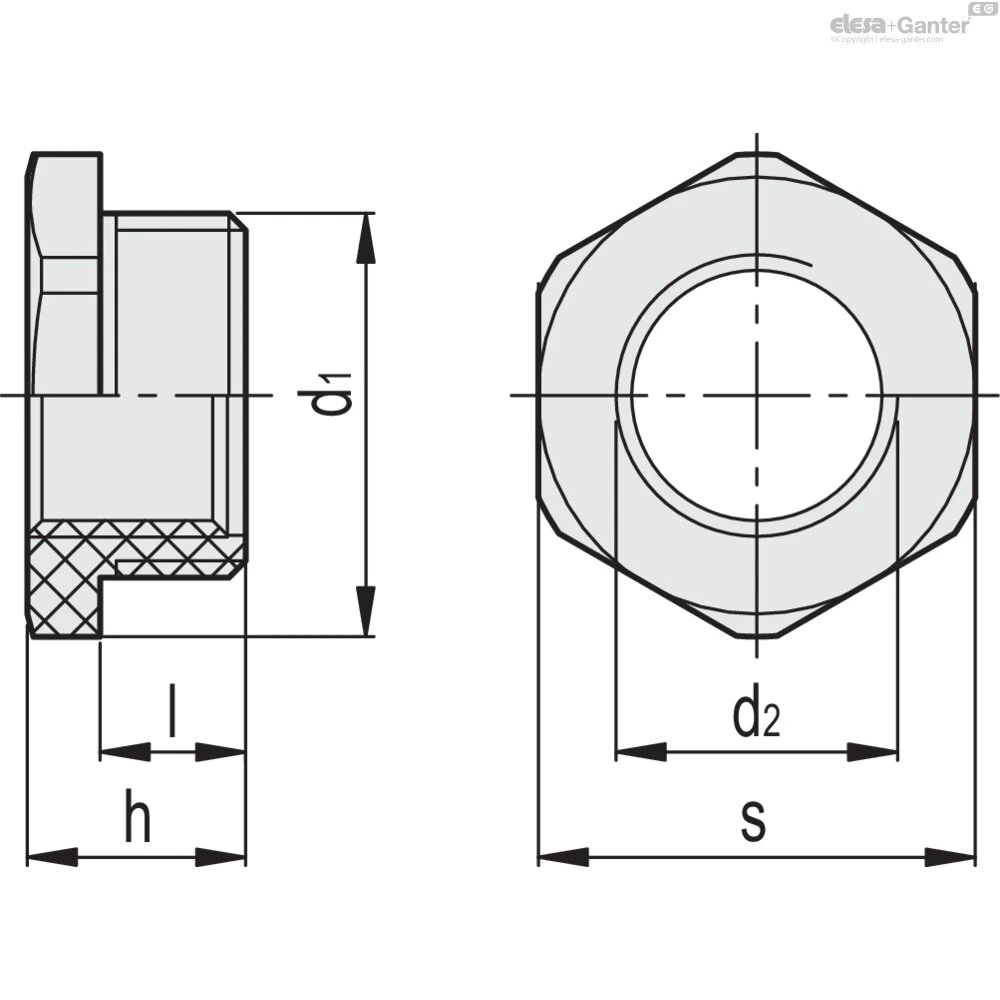

Артикул	Описание	d₁	d₂	h	l	s	Вес (г)
560201-C3	CGT-HR-M16-M12-C3	M 16 x 1.5	M 12 x 1.5	12	8	24	3
560203-C3	CGT-HR-M20-M16-C3	M 20 x 1.5	M 16 x 1.5	12	8	24	4
560205-C3	CGT-HR-M25-M20-C3	M 25 x 1.5	M 20 x 1.5	14	8	32	7
560207-C3	CGT-HR-M32-M25-C3	M 32 x 1.5	M 25 x 1.5	16	10	36	9
560209-C3	CGT-HR-M40-M32-C3	M 40 x 1.5	M 32 x 1.5	19	12	46	16
560211-C3	CGT-HR-M50-M40-C3	M 50 x 1.5	M 40 x 1.5	21	14	55	24
560213-C3	CGT-HR-M63-M50-C3	M 63 x 1.5	M 50 x 1.5	22	15	65	34

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Армированный стекловолокном технополимер на основе полиамида (PA), серый цвет RAL 7035 (C3).

Стандартные исполнения

CGT-HR: метрическая резьба.

CGT-HR-PG: резьба PG.

Общая информация

Особенности и области применения

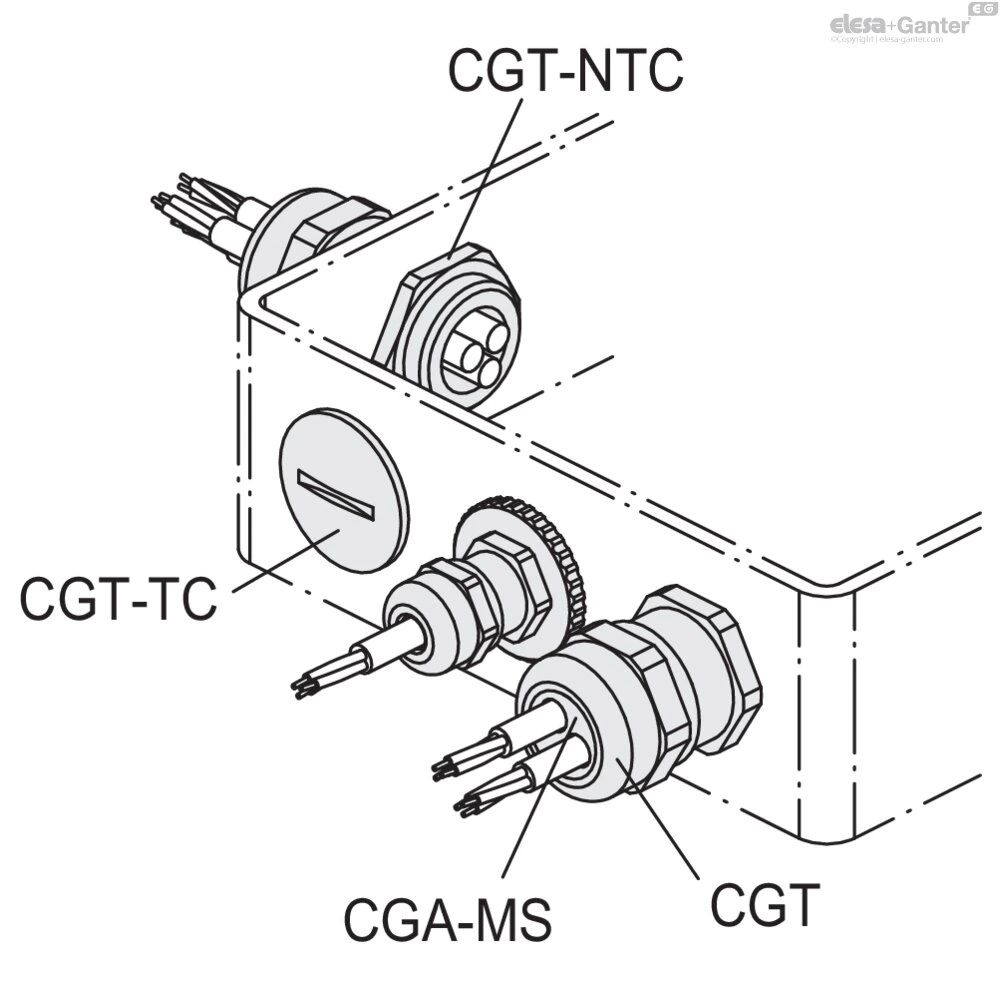

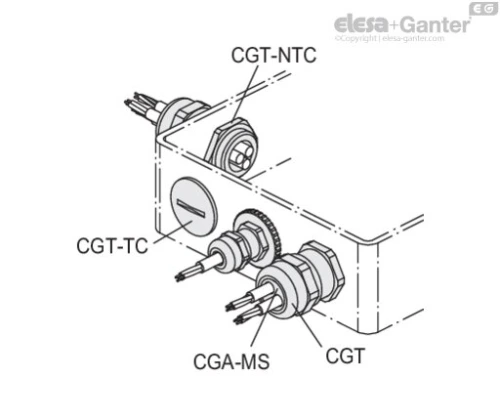

Они используются для установки кабельного ввода в крепёжное отверстие электрооборудования, размер резьбы которого не соответствует размеру резьбы самого кабельного ввода, обеспечивая механическую защиту и надёжную герметизацию. Для фиксации переходников используйте монтажную гайку CGT-NTC.
