Серия GN 62444
GN 62444-M-MS
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
Метрическая резьба, латунь
Исполнения серии GN 62444
GN 62444-M-MS
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
GN 62444-M-NI
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
GN 62444-NPT-MS
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
GN 62444-PG-MS
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
GN 62444-PG-NI
Кабельные вводы
Латунь / нержавеющая сталь, метрическая резьба / резьба PG / резьба NPT
Изображения

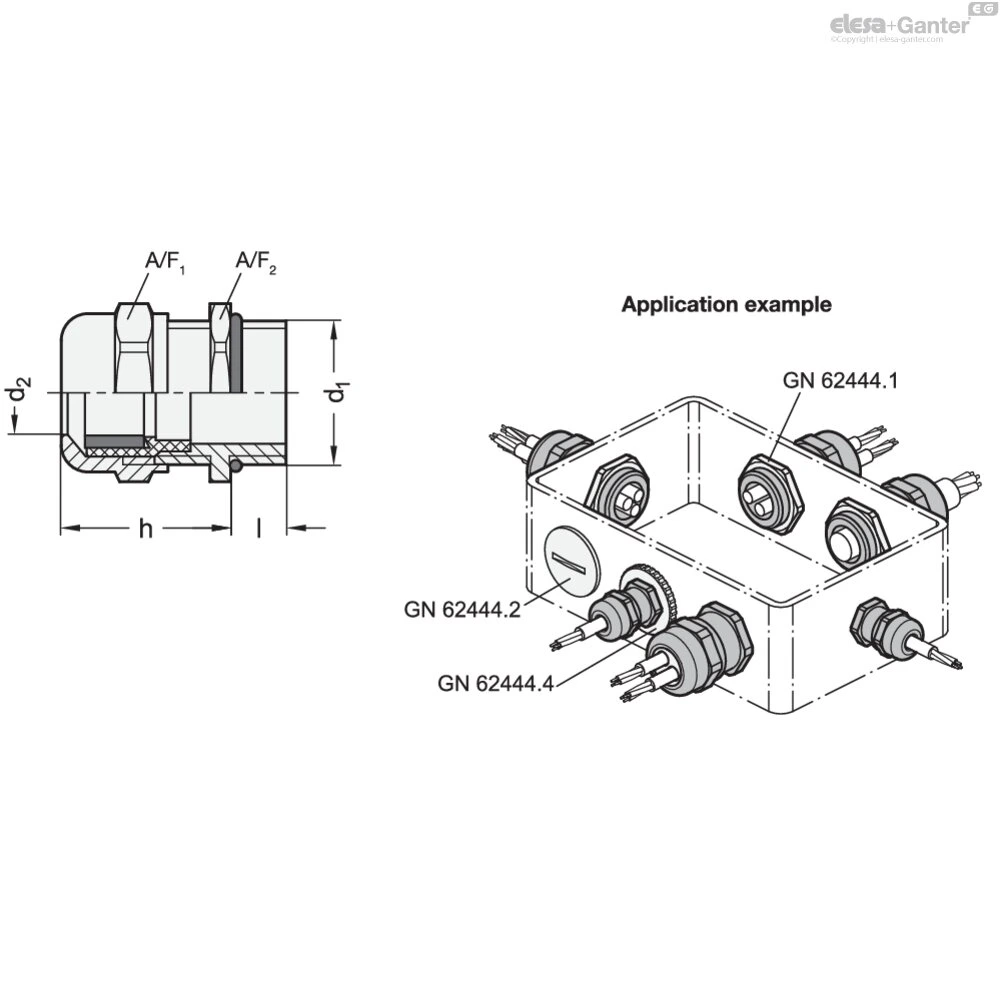

Схемы
GN 62444-M-MS
Таблица моделей — Кабельные вводы
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 62444-M16x1,5-10-MS | M 16 x 1.5 | 10 | 5...10 | 28.5 | 7 | 20 | 20 | 2.5 | 2.5 | 26 | |
| GN 62444-M20x1,5-12-MS | M 20 x 1.5 | 12 | 6...12 | 26.5 | 8 | 22 | 22 | 4 | 3.5 | 29 | |
| GN 62444-M25x1,5-14-MS | M 25 x 1.5 | 14 | 10...14 | 27.7 | 8 | 24 | 27 | 5.5 | 3.5 | 47 | |
| GN 62444-M25x1,5-17-MS | M 25 x 1.5 | 17 | 11...17 | 32.5 | 8 | 27 | 27 | 5.5 | 3.5 | 49 | |
| GN 62444-M32x1,5-18-MS | M 32 x 1.5 | 18 | 13...18 | 33 | 9 | 30 | 34 | 9 | 3.5 | 80 | |
| GN 62444-M32x1,5-21-MS | M 32 x 1.5 | 21 | 15...21 | 36 | 8 | 34 | 34 | 6 | 5 | 85 | |
| GN 62444-M40x1,5-25-MS | M 40 x 1.5 | 25 | 18...25 | 38 | 9 | 40 | 43 | 10 | 5 | 154 | |
| GN 62444-M40x1,5-28-MS | M 40 x 1.5 | 28 | 19...28 | 43.5 | 9 | 43 | 43 | 11 | 5 | 154 | |
| GN 62444-M50x1,5-32-MS | M 50 x 1.5 | 32 | 22...32 | 48 | 9 | 50 | 55 | 20 | 5 | 290 | |
| GN 62444-M50x1,5-38-MS | M 50 x 1.5 | 38 | 27...38 | 55 | 9 | 58 | 58 | 20 | 8 | 293 | |
| GN 62444-M63x1,5-44-MS | M 63 x 1.5 | 44 | 34...44 | 53 | 14 | 64 | 68 | 20 | 12 | 425 | |
| GN 62444-M12x1,5-6-MS | M 12 x 1.5 | 6 | 3...6 | 22 | 6 | 14 | 14 | 2 | 1 | 13 | |
| GN 62444-M16x1,5-8-MS | M 16 x 1.5 | 8 | 4...8 | 23 | 7 | 17 | 18 | 2.5 | 2.5 | 20 |
Характеристики
Корпус
- Латунь, никелированная MS
- Нержавеющая сталь AISI 303 NI
Стальная вставка
Хлоропреновый каучук (CR)
Зажимная вставка
Пластик, полиамид (PA)
Кольцевое уплотнение
Бутадиенакрилонитрильный каучук (NBR)
Рабочая температура от -40 °C до +100 °C
Класс защиты IP 68
Информация
Кабельные вводы GN 62444 используются для прокладки кабелей или проводов в корпуса, снятия натяжения и их герметизации. В пределах указанного диапазона зажимания герметизирующее и зажимное усилие увеличиваются с увеличением диаметра кабеля.
Кабельные вводы можно вкрутить в имеющуюся внутреннюю резьбу или установить в сквозное отверстие с помощью монтажной гайки.
Они включают уплотнительное кольцо для герметизации корпуса.
Принадлежности
- GN 62444.1 Монтажные гайки, (метрическая резьба и резьба PG)
- GN 62444.2 Резьбовые заглушки, (метрическая резьба и резьба PG)
- GN 62444.4 Переходники, (метрическая резьба)
