Серия GN 6220

GN 6220-NI

Прокладки

Сталь / нержавеющая сталь

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 6220

GN 6220-NI

GN 6220-NI

Прокладки

Сталь / нержавеющая сталь
GN 6220-ST

GN 6220-ST

Прокладки

Сталь / нержавеющая сталь

Изображения

GN 6220-NI — Прокладки

Схемы

Схема GN 6220-NI

GN 6220-NI

Таблица моделей — Прокладки

Артикул
Вес (г) В корзину
GN 6220-NI-M2,5-5-A M 2.5 5 - - 5.8 - 5 7 1
GN 6220-NI-M2,5-8-A M 2.5 8 - - 5.8 - 5 7 2
GN 6220-NI-M2,5-10-A M 2.5 10 - - 5.8 - 5 7 2
GN 6220-NI-M2,5-12-A M 2.5 12 - - 5.8 - 5 7 2
GN 6220-NI-M2,5-15-A M 2.5 - 15 - 5.8 - 5 7 3
GN 6220-NI-M2,5-20-A M 2.5 - 20 - 5.8 - 5 7 4
GN 6220-NI-M2,5-25-A M 2.5 - 25 - 5.8 - 5 7 4
GN 6220-NI-M2,5-30-A M 2.5 - 30 - 5.8 - 5 7 5
GN 6220-NI-M3-8-A M 3 8 - - 6.4 - 5.5 7 2
GN 6220-NI-M3-10-A M 3 10 - - 6.4 - 5.5 7 2
GN 6220-NI-M3-12-A M 3 12 - - 6.4 - 5.5 7 2
GN 6220-NI-M3-15-A M 3 - 15 - 6.4 - 5.5 7 3
GN 6220-NI-M3-20-A M 3 - 20 - 6.4 - 5.5 7 4
GN 6220-NI-M3-25-A M 3 - 25 - 6.4 - 5.5 7 4
GN 6220-NI-M3-30-A M 3 - 30 - 6.4 - 5.5 7 6
GN 6220-NI-M3-35-A M 3 - 35 - 6.4 - 5.5 7 7
GN 6220-NI-M3-40-A M 3 - 40 - 6.4 - 5.5 7 7
GN 6220-NI-M3-45-A M 3 - 45 - 6.4 - 5.5 7 8
GN 6220-NI-M3-50-A M 3 - 50 - 6.4 - 5.5 7 9
GN 6220-NI-M4-10-A M 4 10 - - 8 - 7 9 4
GN 6220-NI-M4-12-A M 4 12 - - 8 - 7 9 6
GN 6220-NI-M4-15-A M 4 15 - - 8 - 7 9 4
GN 6220-NI-M4-20-A M 4 - 20 - 8 - 7 9 5
GN 6220-NI-M4-25-A M 4 - 25 - 8 - 7 9 10
GN 6220-NI-M4-30-A M 4 - 30 - 8 - 7 9 14
GN 6220-NI-M4-35-A M 4 - 35 - 8 - 7 9 10
GN 6220-NI-M4-40-A M 4 - 40 - 8 - 7 9 11
GN 6220-NI-M4-45-A M 4 - 45 - 8 - 7 9 12
GN 6220-NI-M4-50-A M 4 - 50 - 8 - 7 9 16
GN 6220-NI-M4-60-A M 4 - 60 - 8 - 7 9 20
GN 6220-NI-M4-70-A M 4 - 70 - 8 - 7 9 22
GN 6220-NI-M4-80-A M 4 - 80 - 8 - 7 9 26
GN 6220-NI-M5-20-A M 5 - 20 - 9.2 - 8 10 10
GN 6220-NI-M5-25-A M 5 - 25 - 9.2 - 8 10 8
GN 6220-NI-M5-30-A M 5 - 30 - 9.2 - 8 10 10
GN 6220-NI-M5-35-A M 5 - 35 - 9.2 - 8 10 14
GN 6220-NI-M5-40-A M 5 - 40 - 9.2 - 8 10 16
GN 6220-NI-M5-45-A M 5 - 45 - 9.2 - 8 10 20
GN 6220-NI-M5-50-A M 5 - 50 - 9.2 - 8 10 18
GN 6220-NI-M5-60-A M 5 - 60 - 9.2 - 8 10 24
GN 6220-NI-M5-70-A M 5 - 70 - 9.2 - 8 10 34
GN 6220-NI-M5-80-A M 5 - 80 - 9.2 - 8 10 32
GN 6220-NI-M5-12-A M 5 12 - - 9.2 - 8 10 6
GN 6220-NI-M5-15-A M 5 15 - - 9.2 - 8 10 6
GN 6220-NI-M6-12-A M 6 12 - - 11.5 - 10 12 6
GN 6220-NI-M6-15-A M 6 15 - - 11.5 - 10 12 7
GN 6220-NI-M6-20-A M 6 - 20 - 11.5 - 10 10 12
GN 6220-NI-M6-25-A M 6 - 25 - 11.5 - 10 10 12
GN 6220-NI-M6-30-A M 6 - 30 - 11.5 - 10 12 16
GN 6220-NI-M6-35-A M 6 - 35 - 11.5 - 10 12 20
GN 6220-NI-M6-40-A M 6 - 40 - 11.5 - 10 12 22
GN 6220-NI-M6-45-A M 6 - 45 - 11.5 - 10 12 26
GN 6220-NI-M6-50-A M 6 - 50 - 11.5 - 10 12 30
GN 6220-NI-M6-60-A M 6 - 60 - 11.5 - 10 12 34
GN 6220-NI-M6-70-A M 6 - 70 - 11.5 - 10 12 41
GN 6220-NI-M6-80-A M 6 - 80 - 11.5 - 10 12 48
GN 6220-NI-M8-15-A M 8 15 - - 15 - 13 14 12
GN 6220-NI-M8-20-A M 8 20 - - 15 - 13 14 16
GN 6220-NI-M8-25-A M 8 - 25 - 15 - 13 12 22
GN 6220-NI-M8-30-A M 8 - 30 - 15 - 13 14 24
GN 6220-NI-M8-35-A M 8 - 35 - 15 - 13 14 30
GN 6220-NI-M8-40-A M 8 - 40 - 15 - 13 14 34
GN 6220-NI-M8-45-A M 8 - 45 - 15 - 13 14 40
GN 6220-NI-M8-50-A M 8 - 50 - 15 - 13 14 45
GN 6220-NI-M8-60-A M 8 - 60 - 15 - 13 14 58
GN 6220-NI-M8-70-A M 8 - 70 - 15 - 13 14 68
GN 6220-NI-M8-80-A M 8 - 80 - 15 - 13 14 79
GN 6220-NI-M10-25-A M 10 25 - - 19.5 - 17 16 36
GN 6220-NI-M10-30-A M 10 30 - - 19.5 - 17 16 42
GN 6220-NI-M10-35-A M 10 - 35 - 19.5 - 17 16 50
GN 6220-NI-M10-40-A M 10 - 40 - 19.5 - 17 16 57
GN 6220-NI-M10-45-A M 10 - 45 - 19.5 - 17 16 66
GN 6220-NI-M10-50-A M 10 - 50 - 19.5 - 17 16 72
GN 6220-NI-M10-60-A M 10 - 60 - 19.5 - 17 16 90
GN 6220-NI-M10-70-A M 10 - 70 - 19.5 - 17 16 111
GN 6220-NI-M10-80-A M 10 - 80 - 19.5 - 17 16 131
GN 6220-NI-M10-100-A M 10 - 100 - 19.5 - 17 16 171
GN 6220-NI-M2,5-8-B M 2.5 - - 8 5.8 6 5 5 2
GN 6220-NI-M2,5-10-B M 2.5 - - 10 5.8 6 5 5 2
GN 6220-NI-M2,5-12-B M 2.5 - - 12 5.8 6 5 7 2
GN 6220-NI-M2,5-15-B M 2.5 - - 15 5.8 6 5 7 3
GN 6220-NI-M2,5-20-B M 2.5 - - 20 5.8 6 5 7 4
GN 6220-NI-M2,5-25-B M 2.5 - - 25 5.8 6 5 7 4
GN 6220-NI-M2,5-30-B M 2.5 - - 30 5.8 6 5 7 5
GN 6220-NI-M3-8-B M 3 - - 8 6.4 6 5.5 5 2
GN 6220-NI-M3-10-B M 3 - - 10 6.4 6 5.5 5 2
GN 6220-NI-M3-12-B M 3 - - 12 6.4 6 5.5 7 3
GN 6220-NI-M3-15-B M 3 - - 15 6.4 6 5.5 7 3
GN 6220-NI-M3-20-B M 3 - - 20 6.4 6 5.5 7 4
GN 6220-NI-M3-25-B M 3 - - 25 6.4 6 5.5 7 5
GN 6220-NI-M3-30-B M 3 - - 30 6.4 6 5.5 7 6
GN 6220-NI-M3-35-B M 3 - - 35 6.4 6 5.5 7 7
GN 6220-NI-M3-40-B M 3 - - 40 6.4 6 5.5 7 8
GN 6220-NI-M3-45-B M 3 - - 45 6.4 6 5.5 7 9
GN 6220-NI-M3-50-B M 3 - - 50 6.4 6 5.5 7 10
GN 6220-NI-M4-10-B M 4 - - 10 8 8 7 5 4
GN 6220-NI-M4-12-B M 4 - - 12 8 8 7 7 4
GN 6220-NI-M4-15-B M 4 - - 15 8 8 7 9 5
GN 6220-NI-M4-20-B M 4 - - 20 8 8 7 9 7
GN 6220-NI-M4-25-B M 4 - - 25 8 8 7 9 8
GN 6220-NI-M4-30-B M 4 - - 30 8 8 7 9 10
GN 6220-NI-M4-35-B M 4 - - 35 8 8 7 9 11
GN 6220-NI-M4-40-B M 4 - - 40 8 8 7 9 13
GN 6220-NI-M4-45-B M 4 - - 45 8 8 7 9 15
GN 6220-NI-M4-50-B M 4 - - 50 8 8 7 9 16
GN 6220-NI-M4-60-B M 4 - - 60 8 8 7 9 19
GN 6220-NI-M4-70-B M 4 - - 70 8 8 7 9 23
GN 6220-NI-M4-80-B M 4 - - 80 8 8 7 9 26
GN 6220-NI-M5-12-B M 5 - - 12 9.2 8 8 7 6
GN 6220-NI-M5-15-B M 5 - - 15 9.2 8 8 10 6
GN 6220-NI-M5-20-B M 5 - - 20 9.2 8 8 10 10
GN 6220-NI-M5-25-B M 5 - - 25 9.2 8 8 10 12
GN 6220-NI-M5-30-B M 5 - - 30 9.2 8 8 10 12
GN 6220-NI-M5-35-B M 5 - - 35 9.2 8 8 10 15
GN 6220-NI-M5-40-B M 5 - - 40 9.2 8 8 10 17
GN 6220-NI-M5-45-B M 5 - - 45 9.2 8 8 10 19
GN 6220-NI-M5-50-B M 5 - - 50 9.2 8 8 10 21
GN 6220-NI-M5-60-B M 5 - - 60 9.2 8 8 10 25
GN 6220-NI-M5-70-B M 5 - - 70 9.2 8 8 10 30
GN 6220-NI-M5-80-B M 5 - - 80 9.2 8 8 10 34
GN 6220-NI-M6-15-B M 6 - - 15 11.5 10 10 10 10
GN 6220-NI-M6-20-B M 6 - - 20 11.5 10 10 12 12
GN 6220-NI-M6-25-B M 6 - - 25 11.5 10 10 12 15
GN 6220-NI-M6-30-B M 6 - - 30 11.5 10 10 12 22
GN 6220-NI-M6-35-B M 6 - - 35 11.5 10 10 12 20
GN 6220-NI-M6-40-B M 6 - - 40 11.5 10 10 12 26
GN 6220-NI-M6-45-B M 6 - - 45 11.5 10 10 12 30
GN 6220-NI-M6-50-B M 6 - - 50 11.5 10 10 12 32
GN 6220-NI-M6-60-B M 6 - - 60 11.5 10 10 12 40
GN 6220-NI-M6-70-B M 6 - - 70 11.5 10 10 12 46
GN 6220-NI-M6-80-B M 6 - - 80 11.5 10 10 12 56
GN 6220-NI-M8-20-B M 8 - - 20 15 14 13 14 21
GN 6220-NI-M8-25-B M 8 - - 25 15 14 13 14 26
GN 6220-NI-M8-30-B M 8 - - 30 15 14 13 14 32
GN 6220-NI-M8-35-B M 8 - - 35 15 14 13 14 38
GN 6220-NI-M8-40-B M 8 - - 40 15 14 13 14 44
GN 6220-NI-M8-45-B M 8 - - 45 15 14 13 14 50
GN 6220-NI-M8-50-B M 8 - - 50 15 14 13 14 56
GN 6220-NI-M8-60-B M 8 - - 60 15 14 13 14 66
GN 6220-NI-M8-70-B M 8 - - 70 15 14 13 14 78
GN 6220-NI-M8-80-B M 8 - - 80 15 14 13 14 89
GN 6220-NI-M10-25-B M 10 - - 25 19.5 16 17 16 45
GN 6220-NI-M10-30-B M 10 - - 30 19.5 16 17 16 56
GN 6220-NI-M10-35-B M 10 - - 35 19.5 16 17 16 64
GN 6220-NI-M10-40-B M 10 - - 40 19.5 16 17 16 77
GN 6220-NI-M10-45-B M 10 - - 45 19.5 16 17 16 84
GN 6220-NI-M10-50-B M 10 - - 50 19.5 16 17 16 94
GN 6220-NI-M10-60-B M 10 - - 60 19.5 16 17 16 113
GN 6220-NI-M10-70-B M 10 - - 70 19.5 16 17 16 133
GN 6220-NI-M10-80-B M 10 - - 80 19.5 16 17 16 152
GN 6220-NI-M10-100-B M 10 - - 100 19.5 16 17 16 191
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип A: внутренняя резьба
  • Тип B: внутренняя резьба и резьбовой стержень

Сталь ST

Оцинкованный, синий пассивированный

Нержавеющая сталь AISI 303 NI

матовая отделка, дробеструйная обработка

Информация

Проставки GN 6220 обычно используются как распорные шпильки. Они обеспечивают присоединение деталей со смещением параллельно к монтажным пластинам. Tип A также используется в качестве соединительной гайки.

Техническая информация

Вопрос о продукции

Спросите о серии GN 6220-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 172-NI — Направляющие втулки

DIN 172-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Нержавеющая сталь
DIN 172-ST — Направляющие втулки

DIN 172-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Сталь
DIN 179-NI — Направляющие втулки

DIN 179-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Нержавеющая сталь
DIN 179-ST — Направляющие втулки

DIN 179-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Сталь
DIN 6320 — Опорная ножка

DIN 6320

Опорная ножка

Опорная ножка
DIN 6321 — Крепёжные болты / Опоры со штырём

DIN 6321

Крепёжные болты / Опоры со штырём

Крепёжные болты / Опоры со штырём
DIN 9845 — Режущие / направляющие втулки

DIN 9845

Режущие / направляющие втулки

Сталь HSS / штампованная сталь, направляющие втулки

Режущие втулки
DIN 9861 — Пробойники

DIN 9861

Пробойники

Сталь HSS

Пробойники

Артикул модели

GN 6220-NI — Прокладки

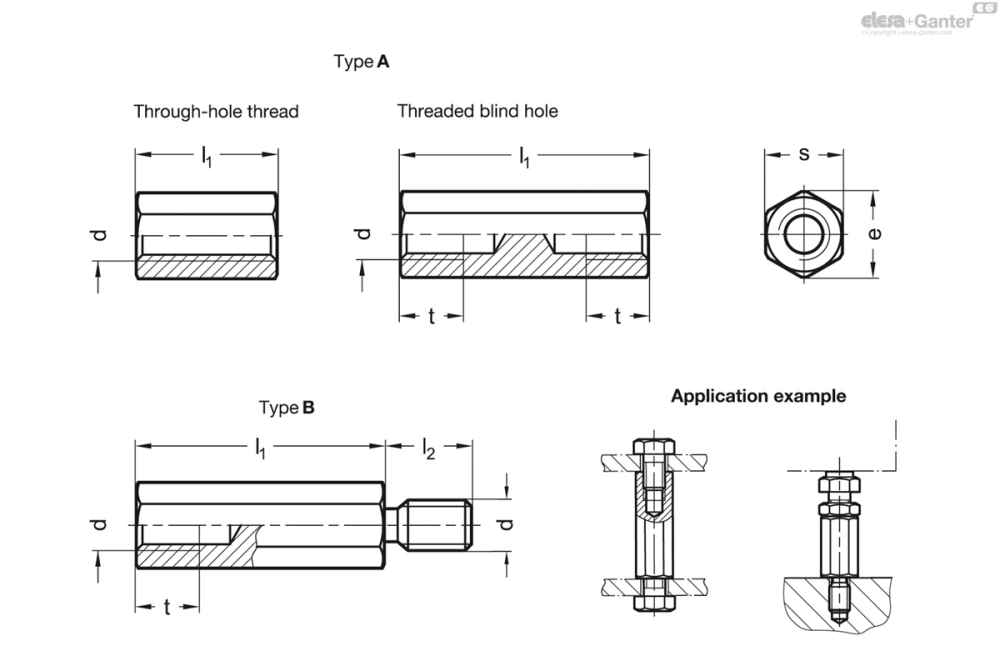

Чертёж GN 6220-NI
