Серия DIN 6321
DIN 6321
Крепёжные болты / Опоры со штырём
Крепёжные болты / Опоры со штырём
Изображения
Схемы
DIN 6321
Таблица моделей — Крепёжные болты / Опоры со штырём
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6321-6-5-A | 6 | 6 | 5 | - | 4 | - | 6 | - | 2 | |
| DIN 6321-10-6-A | 10 | 10 | 6 | - | 6 | - | 9 | - | 5 | |
| DIN 6321-16-8-A | 16 | 16 | 8 | - | 8 | - | 12 | - | 17 | |
| DIN 6321-25-10-A | 25 | 25 | 10 | - | 12 | - | 18 | - | 53 | |
| DIN 6321-6-7-B | 6 | 6 | - | 7 | 4 | 4 | 6 | - | 2 | |
| DIN 6321-6-12-B | 6 | 6 | - | 12 | 4 | 4 | 6 | - | 3 | |
| DIN 6321-8-10-B | 8 | 8 | - | 10 | 6 | 6 | 9 | - | 5 | |
| DIN 6321-8-16-B | 8 | 8 | - | 16 | 6 | 6 | 9 | - | 7 | |
| DIN 6321-10-10-B | 10 | 10 | - | 10 | 6 | 6 | 9 | - | 7 | |
| DIN 6321-10-18-B | 10 | 10 | - | 18 | 6 | 6 | 9 | - | 12 | |
| DIN 6321-12-10-B | 12 | 12 | - | 10 | 6 | 6 | 9 | - | 10 | |
| DIN 6321-12-18-B | 12 | 12 | - | 18 | 6 | 6 | 9 | - | 17 | |
| DIN 6321-16-13-B | 16 | 16 | - | 13 | 8 | 8 | 12 | - | 22 | |
| DIN 6321-16-22-B | 16 | 16 | - | 22 | 8 | 8 | 12 | - | 36 | |
| DIN 6321-20-15-B | 20 | 20 | - | 15 | 12 | 9 | 18 | - | 47 | |
| DIN 6321-20-25-B | 20 | 20 | - | 25 | 12 | 9 | 18 | - | 72 | |
| DIN 6321-25-15-B | 25 | 25 | - | 15 | 12 | 9 | 18 | - | 66 | |
| DIN 6321-25-25-B | 25 | 25 | - | 25 | 12 | 9 | 18 | - | 105 | |
| DIN 6321-6-7-C | 6 | 6 | - | 7 | 4 | 4 | 6 | 1 | 2 | |
| DIN 6321-6-12-C | 6 | 6 | - | 12 | 4 | 4 | 6 | 1 | 2 | |
| DIN 6321-8-10-C | 8 | 8 | - | 10 | 6 | 6 | 9 | 1.6 | 4 | |
| DIN 6321-8-16-C | 8 | 8 | - | 16 | 6 | 6 | 9 | 1.6 | 5 | |
| DIN 6321-10-10-C | 10 | 10 | - | 10 | 6 | 6 | 9 | 2.5 | 6 | |
| DIN 6321-10-18-C | 10 | 10 | - | 18 | 6 | 6 | 9 | 2.5 | 20 | |
| DIN 6321-12-10-C | 12 | 12 | - | 10 | 6 | 6 | 9 | 2.5 | 7 | |
| DIN 6321-12-18-C | 12 | 12 | - | 18 | 6 | 6 | 9 | 2.5 | 11 | |
| DIN 6321-16-13-C | 16 | 16 | - | 13 | 8 | 8 | 12 | 3.5 | 17 | |
| DIN 6321-16-22-C | 16 | 16 | - | 22 | 8 | 8 | 12 | 3.5 | 30 | |
| DIN 6321-20-15-C | 20 | 20 | - | 15 | 12 | 9 | 18 | 5 | 39 | |
| DIN 6321-20-25-C | 20 | 20 | - | 25 | 12 | 9 | 18 | 5 | 55 | |
| DIN 6321-25-15-C | 25 | 25 | - | 15 | 12 | 9 | 18 | 5 | 49 | |
| DIN 6321-25-25-C | 25 | 25 | - | 25 | 12 | 9 | 18 | 5 | 72 |
Характеристики

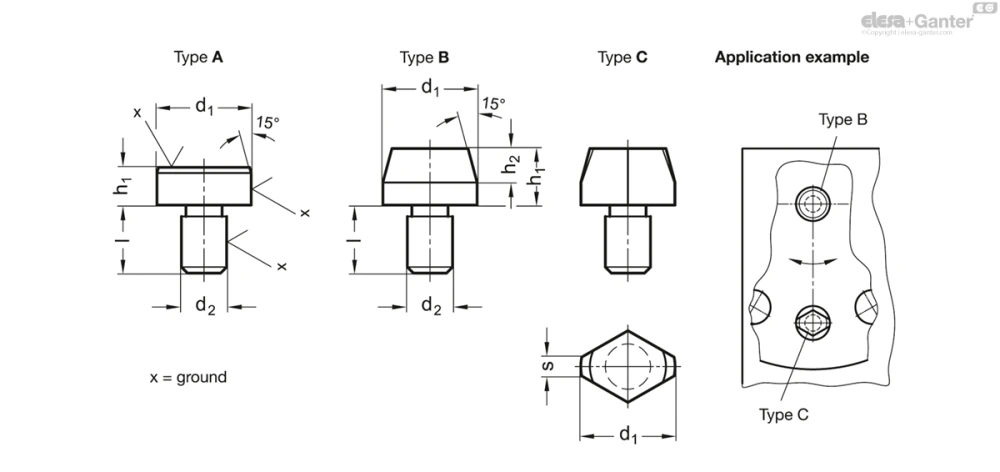

Типы
- Тип A: Опора со штырём, низкий тип
- ТипB: Крепёжный болт, высокий, цилиндрический
- ТипC: Крепёжный болт, высокий, усечённый
Сталь
- закалённый
- чернение
Тип A
с центральным отверстием в нижней части
Тип B / Тип C
с центральным отверстием с обеих сторон
Информация
Крепёжные болты DIN 6321 вставляются в отверстия для позиционирования при содействии сглаженной конструкции (форма С), чтобы компенсировать допуски в промежутках между двумя отверстиями. Еще одно применение данной конструкции заключается в фиксации деталей в одном направлении.
Типы A и B могут также использоваться в качестве опорных поверхностей, упоров или опорных ножек.
