Серия DIN 179

DIN 179-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии DIN 179

DIN 179-NI

DIN 179-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика
DIN 179-ST

DIN 179-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Изображения

DIN 179-NI — Направляющие втулки DIN 179-NI — Направляющие втулки

Схемы

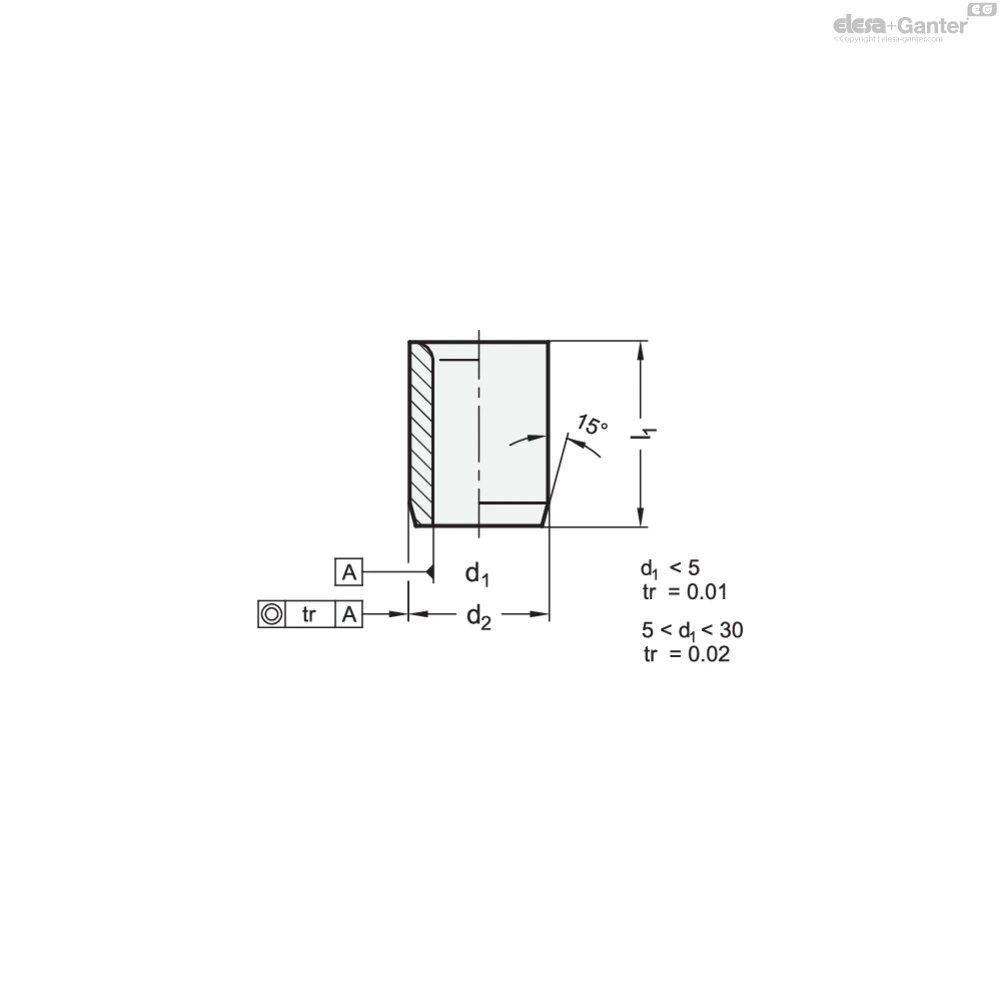

Схема DIN 179-NI

DIN 179-NI

Таблица моделей — Направляющие втулки

Артикул
Вес (г) В корзину
DIN 179-B2-6-A-NI B 2 6 5 1
DIN 179-B2-9-A-NI B 2 9 5 1
DIN 179-B2,1-6-A-NI B 2.1 6 5 1
DIN 179-B2,1-9-A-NI B 2.1 9 5 1
DIN 179-B2,5-6-A-NI B 2.5 6 5 1
DIN 179-B2,5-9-A-NI B 2.5 9 5 1
DIN 179-B3-8-A-NI B 3 8 6 1
DIN 179-B3-12-A-NI B 3 12 6 2
DIN 179-B3,1-8-A-NI B 3.1 8 6 1
DIN 179-B3,1-12-A-NI B 3.1 12 6 2
DIN 179-B3,5-8-A-NI B 3.5 8 7 2
DIN 179-B3,5-12-A-NI B 3.5 12 7 3
DIN 179-B4-8-A-NI B 4 8 7 2
DIN 179-B4-12-A-NI B 4 12 7 2
DIN 179-B4-16-A-NI B 4 16 7 3
DIN 179-B4,1-8-A-NI B 4.1 8 8 2
DIN 179-B4,1-12-A-NI B 4.1 12 8 3
DIN 179-B4,5-8-A-NI B 4.5 8 8 2
DIN 179-B4,5-12-A-NI B 4.5 12 8 3
DIN 179-B5-8-A-NI B 5 8 8 2
DIN 179-B5-12-A-NI B 5 12 8 4
DIN 179-B5-16-A-NI B 5 16 8 4
DIN 179-B5,1-10-A-NI B 5.1 10 10 4
DIN 179-B5,1-16-A-NI B 5.1 16 10 4
DIN 179-B5,5-10-A-NI B 5.5 10 10 4
DIN 179-B5,5-16-A-NI B 5.5 16 10 7
DIN 179-B6-10-A-NI B 6 10 10 4
DIN 179-B6-16-A-NI B 6 16 10 6
DIN 179-B6-20-A-NI B 6 20 10 8
DIN 179-B6,1-10-A-NI B 6.1 10 12 6
DIN 179-B6,1-16-A-NI B 6.1 16 12 10
DIN 179-B6,5-10-A-NI B 6.5 10 12 6
DIN 179-B6,5-16-A-NI B 6.5 16 12 10
DIN 179-B7-10-A-NI B 7 10 12 6
DIN 179-B7-16-A-NI B 7 16 12 9
DIN 179-B8-10-A-NI B 8 10 12 5
DIN 179-B8-16-A-NI B 8 16 12 8
DIN 179-B8-20-A-NI B 8 20 12 10
DIN 179-B8,1-12-A-NI B 8.1 12 15 12
DIN 179-B8,1-20-A-NI B 8.1 20 15 19
DIN 179-B8,5-12-A-NI B 8.5 12 15 11
DIN 179-B8,5-20-A-NI B 8.5 20 15 18
DIN 179-B9-12-A-NI B 9 12 15 10
DIN 179-B9-20-A-NI B 9 20 15 17
DIN 179-B10-12-A-NI B 10 12 15 9
DIN 179-B10-20-A-NI B 10 20 15 15
DIN 179-B10-25-A-NI B 10 25 15 19
DIN 179-B10,1-12-A-NI B 10.1 12 18 14
DIN 179-B10,1-20-A-NI B 10.1 20 18 27
DIN 179-B10,5-12-A-NI B 10.5 12 18 15
DIN 179-B10,5-20-A-NI B 10.5 20 18 28
DIN 179-B11-12-A-NI B 11 12 18 14
DIN 179-B11-20-A-NI B 11 20 18 24
DIN 179-B12-12-A-NI B 12 12 18 13
DIN 179-B12-20-A-NI B 12 20 18 22
DIN 179-B12-25-A-NI B 12 25 18 27
DIN 179-B12,1-16-A-NI B 12.1 16 22 33
DIN 179-B12,1-28-A-NI B 12.1 28 22 57
DIN 179-B12,5-16-A-NI B 12.5 16 22 32
DIN 179-B12,5-28-A-NI B 12.5 28 22 56
DIN 179-B13-16-A-NI B 13 16 22 30
DIN 179-B13-28-A-NI B 13 28 22 53
DIN 179-B14-16-A-NI B 14 16 22 25
DIN 179-B14,1-16-A-NI B 14.1 16 22 28
DIN 179-B14-28-A-NI B 14 28 22 49
DIN 179-B14,1-28-A-NI B 14.1 28 22 48
DIN 179-B15-16-A-NI B 15 16 22 25
DIN 179-B15-28-A-NI B 15 28 22 44
DIN 179-B15,1-16-A-NI B 15.1 16 26 43
DIN 179-B15,1-28-A-NI B 15.1 28 26 75
DIN 179-B16-16-A-NI B 16 16 26 40
DIN 179-B16,1-16-A-NI B 16.1 16 26 40
DIN 179-B16-28-A-NI B 16 28 26 72
DIN 179-B16,1-28-A-NI B 16.1 28 26 71
DIN 179-B18-16-A-NI B 18 16 26 34
DIN 179-B18-28-A-NI B 18 28 26 60
DIN 179-B20-20-A-NI B 20 20 30 60
DIN 179-B20-36-A-NI B 20 36 30 109
DIN 179-B22-20-A-NI B 22 20 30 49
DIN 179-B22-36-A-NI B 22 36 30 90
DIN 179-B25-20-A-NI B 25 20 35 72
DIN 179-B25-36-A-NI B 25 36 35 131
DIN 179-B30-25-A-NI B 30 25 42 130
DIN 179-B30-45-A-NI B 30 45 42 236
3D-модель Технические данные (PDF)

Характеристики

Тип

  • Тип A: одностороннее закруглённое отверстие

Сталь

  • Закалённая (HRC 62 ±2)
  • Монтажный размер d1 / d2 отшлифованные

Нержавеющая сталь AISI 440B NI

  • Закалённая (HRC 55 +4)
  • Монтажный размер d1 / d2 отшлифованные

Информация

Направляющие втулки DIN 179 характеризуются жёсткими допусками на размер и размещение в связи с закалённой поверхностью с высокоточной обработкой. Таким образом, они подходят для универсального применения во многих сферах.

Для установки втулок рекомендуются отверстия с допуском H7. Ввиду наружного диаметра втулки с допуском n6 рекомендуется использование переходника.

Для направляющих применений рекомендуется использовать в сочетании с направляющими штифтами GN 771.1 рекомендуется.

По запросу

  • Другие отверстия d1
  • Двустороннее закруглённое отверстие d1 (тип B)

Техническая информация
