Серия DIN 172

DIN 172-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии DIN 172

DIN 172-NI

DIN 172-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком
DIN 172-ST

DIN 172-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Изображения

DIN 172-ST — Направляющие втулки DIN 172-ST — Направляющие втулки

Схемы

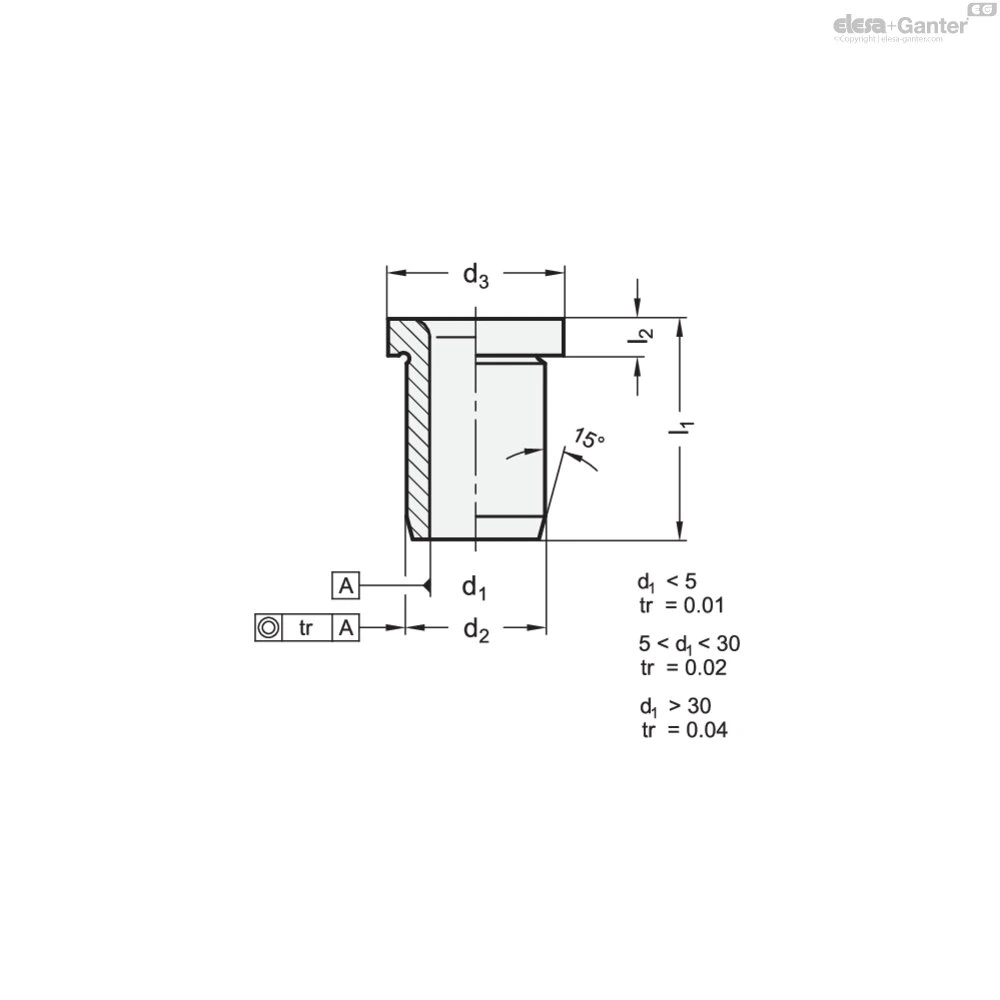

Схема DIN 172-ST

DIN 172-ST

Таблица моделей — Направляющие втулки

Артикул d1F7
Вес (г) В корзину
DIN 172-B0,6-6-A B 0.6 6 3 6 2 1
DIN 172-B0,7-6-A B 0.7 6 3 6 2 1
DIN 172-B0,8-6-A B 0.8 6 3 6 2 1
DIN 172-B0,9-6-A B 0.9 6 3 6 2 1
DIN 172-B0,9-9-A B 0.9 9 3 6 2 1
DIN 172-B1-6-A B 1 6 3 6 2 1
DIN 172-B1-9-A B 1 9 3 6 2 1
DIN 172-B1,1-6-A B 1.1 6 4 7 2 1
DIN 172-B1,1-9-A B 1.1 9 4 7 2 1
DIN 172-B1,2-6-A B 1.2 6 4 7 2 1
DIN 172-B1,2-9-A B 1.2 9 4 7 2 1
DIN 172-B1,3-6-A B 1.3 6 4 7 2 1
DIN 172-B1,3-9-A B 1.3 9 4 7 2 2
DIN 172-B1,4-6-A B 1.4 6 4 7 2 1
DIN 172-B1,4-9-A B 1.4 9 4 7 2 1
DIN 172-B1,5-6-A B 1.5 6 4 7 2 1
DIN 172-B1,5-9-A B 1.5 9 4 7 2 2
DIN 172-B1,6-6-A B 1.6 6 4 7 2 1
DIN 172-B1,6-9-A B 1.6 9 4 7 2 2
DIN 172-B1,7-6-A B 1.7 6 4 7 2 1
DIN 172-B1,7-9-A B 1.7 9 4 7 2 1
DIN 172-B1,8-6-A B 1.8 6 4 7 2 1
DIN 172-B1,8-9-A B 1.8 9 4 7 2 1
DIN 172-B1,9-6-A B 1.9 6 5 8 2 1
DIN 172-B1,9-9-A B 1.9 9 5 8 2 2
DIN 172-B2-6-A B 2 6 5 8 2 1
DIN 172-B2,1-6-A B 2.1 6 5 8 2 1
DIN 172-B2,2-6-A B 2.2 6 5 8 2 1
DIN 172-B2,3-6-A B 2.3 6 5 8 2 1
DIN 172-B2,4-6-A B 2.4 6 5 8 2 1
DIN 172-B2,5-6-A B 2.5 6 5 8 2 1
DIN 172-B2,6-6-A B 2.6 6 5 8 2 1
DIN 172-B2-9-A B 2 9 5 8 2 2
DIN 172-B2,1-9-A B 2.1 9 5 8 2 2
DIN 172-B2,2-9-A B 2.2 9 5 8 2 2
DIN 172-B2,3-9-A B 2.3 9 5 8 2 2
DIN 172-B2,4-9-A B 2.4 9 5 8 2 1
DIN 172-B2,5-9-A B 2.5 9 5 8 2 1
DIN 172-B2,6-9-A B 2.6 9 5 8 2 1
DIN 172-B2,7-8-A B 2.7 8 6 9 2.5 2
DIN 172-B2,7-12-A B 2.7 12 6 9 2.5 3
DIN 172-B2,7-16-A B 2.7 16 6 9 2.5 3
DIN 172-B2,8-8-A B 2.8 8 6 9 2.5 2
DIN 172-B2,8-12-A B 2.8 12 6 9 2.5 3
DIN 172-B2,8-16-A B 2.8 16 6 9 2.5 3
DIN 172-B2,9-8-A B 2.9 8 6 9 2.5 2
DIN 172-B2,9-12-A B 2.9 12 6 9 2.5 2
DIN 172-B2,9-16-A B 2.9 16 6 9 2.5 3
DIN 172-B3-8-A B 3 8 6 9 2.5 2
DIN 172-B3-12-A B 3 12 6 9 2.5 3
DIN 172-B3-16-A B 3 16 6 9 2.5 5
DIN 172-B3,1-8-A B 3.1 8 6 9 2.5 2
DIN 172-B3,1-12-A B 3.1 12 6 9 2.5 3
DIN 172-B3,1-16-A B 3.1 16 6 9 2.5 2
DIN 172-B3,2-8-A B 3.2 8 6 9 2.5 2
DIN 172-B3,2-12-A B 3.2 12 6 9 2.5 2
DIN 172-B3,2-16-A B 3.2 16 6 9 2.5 4
DIN 172-B3,3-8-A B 3.3 8 6 9 2.5 2
DIN 172-B3,3-12-A B 3.3 12 6 9 2.5 2
DIN 172-B3,3-16-A B 3.3 16 6 9 2.5 4
DIN 172-B3,4-8-A B 3.4 8 7 10 2.5 2
DIN 172-B3,4-12-A B 3.4 12 7 10 2.5 3
DIN 172-B3,4-16-A B 3.4 16 7 10 2.5 4
DIN 172-B3,5-8-A B 3.5 8 7 10 2.5 2
DIN 172-B3,5-12-A B 3.5 12 7 10 2.5 3
DIN 172-B3,5-16-A B 3.5 16 7 10 2.5 4
DIN 172-B3,6-8-A B 3.6 8 7 10 2.5 2
DIN 172-B3,6-12-A B 3.6 12 7 10 2.5 3
DIN 172-B3,6-16-A B 3.6 16 7 10 2.5 4
DIN 172-B3,7-8-A B 3.7 8 7 10 2.5 2
DIN 172-B3,7-12-A B 3.7 12 7 10 2.5 3
DIN 172-B3,7-16-A B 3.7 16 7 10 2.5 4
DIN 172-B3,8-8-A B 3.8 8 7 10 2.5 3
DIN 172-B3,8-12-A B 3.8 12 7 10 2.5 3
DIN 172-B3,8-16-A B 3.8 16 7 10 2.5 5
DIN 172-B3,9-8-A B 3.9 8 7 10 2.5 2
DIN 172-B3,9-12-A B 3.9 12 7 10 2.5 3
DIN 172-B3,9-16-A B 3.9 16 7 10 2.5 4
DIN 172-B4-8-A B 4 8 7 10 2.5 2
DIN 172-B4-12-A B 4 12 7 10 2.5 4
DIN 172-B4-16-A B 4 16 7 10 2.5 4
DIN 172-B4,1-8-A B 4.1 8 8 11 2.5 3
DIN 172-B4,1-12-A B 4.1 12 8 11 2.5 4
DIN 172-B4,1-16-A B 4.1 16 8 11 2.5 6
DIN 172-B4,2-8-A B 4.2 8 8 11 2.5 3
DIN 172-B4,2-12-A B 4.2 12 8 11 2.5 4
DIN 172-B4,2-16-A B 4.2 16 8 11 2.5 2
DIN 172-B4,3-8-A B 4.3 8 8 11 2.5 3
DIN 172-B4,3-12-A B 4.3 12 8 11 2.5 4
DIN 172-B4,3-16-A B 4.3 16 8 11 2.5 5
DIN 172-B4,4-8-A B 4.4 8 8 11 2.5 3
DIN 172-B4,4-12-A B 4.4 12 8 11 2.5 4
DIN 172-B4,4-16-A B 4.4 16 8 11 2.5 5
DIN 172-B4,5-8-A B 4.5 8 8 11 2.5 3
DIN 172-B4,5-12-A B 4.5 12 8 11 2.5 4
DIN 172-B4,5-16-A B 4.5 16 8 11 2.5 2
DIN 172-B4,6-8-A B 4.6 8 8 11 2.5 3
DIN 172-B4,6-12-A B 4.6 12 8 11 2.5 4
DIN 172-B4,6-16-A B 4.6 16 8 11 2.5 5
DIN 172-B4,7-8-A B 4.7 8 8 11 2.5 3
DIN 172-B4,7-12-A B 4.7 12 8 11 2.5 4
DIN 172-B4,7-16-A B 4.7 16 8 11 2.5 5
DIN 172-B4,8-8-A B 4.8 8 8 11 2.5 3
DIN 172-B4,8-12-A B 4.8 12 8 11 2.5 4
DIN 172-B4,8-16-A B 4.8 16 8 11 2.5 5
DIN 172-B4,9-8-A B 4.9 8 8 11 2.5 3
DIN 172-B4,9-12-A B 4.9 12 8 11 2.5 4
DIN 172-B4,9-16-A B 4.9 16 8 11 2.5 5
DIN 172-B5-8-A B 5 8 8 11 2.5 3
DIN 172-B5-12-A B 5 12 8 11 2.5 4
DIN 172-B5-16-A B 5 16 8 11 2.5 2
DIN 172-B5,1-10-A B 5.1 10 10 13 3 6
DIN 172-B5,2-10-A B 5.2 10 10 13 3 6
DIN 172-B5,3-10-A B 5.3 10 10 13 3 6
DIN 172-B5,4-10-A B 5.4 10 10 13 3 5
DIN 172-B5,5-10-A B 5.5 10 10 13 3 5
DIN 172-B5,6-10-A B 5.6 10 10 13 3 5
DIN 172-B5,7-10-A B 5.7 10 10 13 3 5
DIN 172-B5,8-10-A B 5.8 10 10 13 3 5
DIN 172-B5,9-10-A B 5.9 10 10 13 3 5
DIN 172-B5,1-16-A B 5.1 16 10 13 3 8
DIN 172-B5,2-16-A B 5.2 16 10 13 3 8
DIN 172-B5,3-16-A B 5.3 16 10 13 3 8
DIN 172-B5,4-16-A B 5.4 16 10 13 3 8
DIN 172-B5,5-16-A B 5.5 16 10 13 3 8
DIN 172-B5,6-16-A B 5.6 16 10 13 3 8
DIN 172-B5,7-16-A B 5.7 16 10 13 3 8
DIN 172-B5,8-16-A B 5.8 16 10 13 3 8
DIN 172-B5,9-16-A B 5.9 16 10 13 3 7
DIN 172-B5,1-20-A B 5.1 20 10 13 3 10
DIN 172-B5,2-20-A B 5.2 20 10 13 3 10
DIN 172-B5,3-20-A B 5.3 20 10 13 3 10
DIN 172-B5,4-20-A B 5.4 20 10 13 3 10
DIN 172-B5,5-20-A B 5.5 20 10 13 3 2
DIN 172-B5,6-20-A B 5.6 20 10 13 3 10
DIN 172-B5,7-20-A B 5.7 20 10 13 3 9
DIN 172-B5,8-20-A B 5.8 20 10 13 3 2
DIN 172-B5,9-20-A B 5.9 20 10 13 3 9
DIN 172-B6-10-A B 6 10 10 13 3 5
DIN 172-B6-16-A B 6 16 10 13 3 7
DIN 172-B6-20-A B 6 20 10 13 3 9
DIN 172-B6,1-10-A B 6.1 10 12 15 3 8
DIN 172-B6,1-16-A B 6.1 16 12 15 3 12
DIN 172-B6,1-20-A B 6.1 20 12 15 3 15
DIN 172-B6,2-10-A B 6.2 10 12 15 3 8
DIN 172-B6,2-16-A B 6.2 16 12 15 3 11
DIN 172-B6,2-20-A B 6.2 20 12 15 3 14
DIN 172-B6,3-10-A B 6.3 10 12 15 3 8
DIN 172-B6,3-16-A B 6.3 16 12 15 3 11
DIN 172-B6,3-20-A B 6.3 20 12 15 3 14
DIN 172-B6,4-10-A B 6.4 10 12 15 3 8
DIN 172-B6,4-16-A B 6.4 16 12 15 3 11
DIN 172-B6,4-20-A B 6.4 20 12 15 3 14
DIN 172-B6,5-10-A B 6.5 10 12 15 3 7
DIN 172-B6,5-16-A B 6.5 16 12 15 3 11
DIN 172-B6,5-20-A B 6.5 20 12 15 3 14
DIN 172-B6,6-10-A B 6.6 10 12 15 3 8
DIN 172-B6,6-16-A B 6.6 16 12 15 3 11
DIN 172-B6,6-20-A B 6.6 20 12 15 3 13
DIN 172-B6,7-10-A B 6.7 10 12 15 3 7
DIN 172-B6,7-16-A B 6.7 16 12 15 3 11
DIN 172-B6,7-20-A B 6.7 20 12 15 3 13
DIN 172-B6,8-10-A B 6.8 10 12 15 3 7
DIN 172-B6,8-16-A B 6.8 16 12 15 3 11
DIN 172-B6,8-20-A B 6.8 20 12 15 3 13
DIN 172-B6,9-10-A B 6.9 10 12 15 3 7
DIN 172-B6,9-16-A B 6.9 16 12 15 3 10
DIN 172-B6,9-20-A B 6.9 20 12 15 3 13
DIN 172-B7-10-A B 7 10 12 15 3 7
DIN 172-B7-16-A B 7 16 12 15 3 10
DIN 172-B7-20-A B 7 20 12 15 3 12
DIN 172-B7,1-10-A B 7.1 10 12 15 3 8
DIN 172-B7,1-16-A B 7.1 16 12 15 3 10
DIN 172-B7,1-20-A B 7.1 20 12 15 3 13
DIN 172-B7,2-10-A B 7.2 10 12 15 3 7
DIN 172-B7,2-16-A B 7.2 16 12 15 3 10
DIN 172-B7,2-20-A B 7.2 20 12 15 3 12
DIN 172-B7,3-10-A B 7.3 10 12 15 3 7
DIN 172-B7,3-16-A B 7.3 16 12 15 3 10
DIN 172-B7,3-20-A B 7.3 20 12 15 3 12
DIN 172-B7,4-10-A B 7.4 10 12 15 3 6
DIN 172-B7,4-16-A B 7.4 16 12 15 3 10
DIN 172-B7,4-20-A B 7.4 20 12 15 3 12
DIN 172-B7,5-10-A B 7.5 10 12 15 3 7
DIN 172-B7,5-16-A B 7.5 16 12 15 3 11
DIN 172-B7,5-20-A B 7.5 20 12 15 3 13
DIN 172-B7,6-10-A B 7.6 10 12 15 3 6
DIN 172-B7,6-16-A B 7.6 16 12 15 3 10
DIN 172-B7,6-20-A B 7.6 20 12 15 3 12
DIN 172-B7,7-10-A B 7.7 10 12 15 3 6
DIN 172-B7,7-16-A B 7.7 16 12 15 3 9
DIN 172-B7,7-20-A B 7.7 20 12 15 3 14
DIN 172-B7,8-10-A B 7.8 10 12 15 3 6
DIN 172-B7,8-16-A B 7.8 16 12 15 3 9
DIN 172-B7,8-20-A B 7.8 20 12 15 3 12
DIN 172-B7,9-10-A B 7.9 10 12 15 3 6
DIN 172-B7,9-16-A B 7.9 16 12 15 3 9
DIN 172-B7,9-20-A B 7.9 20 12 15 3 11
DIN 172-B8-10-A B 8 10 12 15 3 6
DIN 172-B8-16-A B 8 16 12 15 3 9
DIN 172-B8-20-A B 8 20 12 15 3 11
DIN 172-B8,1-12-A B 8.1 12 15 18 3 13
DIN 172-B8,2-12-A B 8.2 12 15 18 3 13
DIN 172-B8,3-12-A B 8.3 12 15 18 3 13
DIN 172-B8,4-12-A B 8.4 12 15 18 3 13
DIN 172-B8,5-12-A B 8.5 12 15 18 3 12
DIN 172-B8,6-12-A B 8.6 12 15 18 3 12
DIN 172-B8,7-12-A B 8.7 12 15 18 3 12
DIN 172-B8,8-12-A B 8.8 12 15 18 3 12
DIN 172-B8,9-12-A B 8.9 12 15 18 3 12
DIN 172-B8,1-20-A B 8.1 20 15 18 3 21
DIN 172-B8,2-20-A B 8.2 20 15 18 3 20
DIN 172-B8,3-20-A B 8.3 20 15 18 3 20
DIN 172-B8,4-20-A B 8.4 20 15 18 3 20
DIN 172-B8,5-20-A B 8.5 20 15 18 3 20
DIN 172-B8,6-20-A B 8.6 20 15 18 3 20
DIN 172-B8,7-20-A B 8.7 20 15 18 3 20
DIN 172-B8,8-20-A B 8.8 20 15 18 3 20
DIN 172-B8,9-20-A B 8.9 20 15 18 3 19
DIN 172-B8,1-25-A B 8.1 25 15 18 3 26
DIN 172-B8,2-25-A B 8.2 25 15 18 3 25
DIN 172-B8,3-25-A B 8.3 25 15 18 3 25
DIN 172-B8,4-25-A B 8.4 25 15 18 3 25
DIN 172-B8,5-25-A B 8.5 25 15 18 3 24
DIN 172-B8,6-25-A B 8.6 25 15 18 3 24
DIN 172-B8,7-25-A B 8.7 25 15 18 3 24
DIN 172-B8,8-25-A B 8.8 25 15 18 3 24
DIN 172-B8,9-25-A B 8.9 25 15 18 3 24
DIN 172-B9-12-A B 9 12 15 18 3 12
DIN 172-B9,1-12-A B 9.1 12 15 18 3 12
DIN 172-B9,2-12-A B 9.2 12 15 18 3 12
DIN 172-B9,3-12-A B 9.3 12 15 18 3 11
DIN 172-B9,4-12-A B 9.4 12 15 18 3 11
DIN 172-B9,5-12-A B 9.5 12 15 18 3 11
DIN 172-B9,6-12-A B 9.6 12 15 18 3 11
DIN 172-B9,7-12-A B 9.7 12 15 18 3 11
DIN 172-B9,8-12-A B 9.8 12 15 18 3 11
DIN 172-B9,9-12-A B 9.9 12 15 18 3 11
DIN 172-B9-20-A B 9 20 15 18 3 19
DIN 172-B9,1-20-A B 9.1 20 15 18 3 19
DIN 172-B9,2-20-A B 9.2 20 15 18 3 18
DIN 172-B9,3-20-A B 9.3 20 15 18 3 18
DIN 172-B9,4-20-A B 9.4 20 15 18 3 18
DIN 172-B9,5-20-A B 9.5 20 15 18 3 18
DIN 172-B9,6-20-A B 9.6 20 15 18 3 18
DIN 172-B9,7-20-A B 9.7 20 15 18 3 17
DIN 172-B9,8-20-A B 9.8 20 15 18 3 17
DIN 172-B9,9-20-A B 9.9 20 15 18 3 17
DIN 172-B9-25-A B 9 25 15 18 3 24
DIN 172-B9,1-25-A B 9.1 25 15 18 3 23
DIN 172-B9,2-25-A B 9.2 25 15 18 3 23
DIN 172-B9,3-25-A B 9.3 25 15 18 3 22
DIN 172-B9,4-25-A B 9.4 25 15 18 3 22
DIN 172-B9,5-25-A B 9.5 25 15 18 3 23
DIN 172-B9,6-25-A B 9.6 25 15 18 3 22
DIN 172-B9,7-25-A B 9.7 25 15 18 3 21
DIN 172-B9,8-25-A B 9.8 25 15 18 3 22
DIN 172-B9,9-25-A B 9.9 25 15 18 3 20
DIN 172-B10-12-A B 10 12 15 18 3 10
DIN 172-B10-20-A B 10 20 15 18 3 17
DIN 172-B10-25-A B 10 25 15 18 3 21
DIN 172-B10,1-12-A B 10.1 12 18 22 4 20
DIN 172-B10,2-12-A B 10.2 12 18 22 4 20
DIN 172-B10,3-12-A B 10.3 12 18 22 4 19
DIN 172-B10,4-12-A B 10.4 12 18 22 4 19
DIN 172-B10,5-12-A B 10.5 12 18 22 4 19
DIN 172-B10,6-12-A B 10.6 12 18 22 4 19
DIN 172-B10,7-12-A B 10.7 12 18 22 4 19
DIN 172-B10,8-12-A B 10.8 12 18 22 4 18
DIN 172-B10,9-12-A B 10.9 12 18 22 4 18
DIN 172-B10,1-20-A B 10.1 20 18 22 4 30
DIN 172-B10,2-20-A B 10.2 20 18 22 4 30
DIN 172-B10,3-20-A B 10.3 20 18 22 4 30
DIN 172-B10,4-20-A B 10.4 20 18 22 4 30
DIN 172-B10,5-20-A B 10.5 20 18 22 4 29
DIN 172-B10,6-20-A B 10.6 20 18 22 4 29
DIN 172-B10,7-20-A B 10.7 20 18 22 4 30
DIN 172-B10,8-20-A B 10.8 20 18 22 4 28
DIN 172-B10,9-20-A B 10.9 20 18 22 4 32
DIN 172-B10,1-25-A B 10.1 25 18 22 4 38
DIN 172-B10,2-25-A B 10.2 25 18 22 4 37
DIN 172-B10,3-25-A B 10.3 25 18 22 4 36
DIN 172-B10,4-25-A B 10.4 25 18 22 4 38
DIN 172-B10,5-25-A B 10.5 25 18 22 4 36
DIN 172-B10,6-25-A B 10.6 25 18 22 4 36
DIN 172-B10,7-25-A B 10.7 25 18 22 4 36
DIN 172-B10,8-25-A B 10.8 25 18 22 4 34
DIN 172-B10,9-25-A B 10.9 25 18 22 4 36
DIN 172-B11-12-A B 11 12 18 22 4 18
DIN 172-B11,1-12-A B 11.1 12 18 22 4 18
DIN 172-B11,2-12-A B 11.2 12 18 22 4 18
DIN 172-B11,3-12-A B 11.3 12 18 22 4 18
DIN 172-B11,4-12-A B 11.4 12 18 22 4 17
DIN 172-B11,5-12-A B 11.5 12 18 22 4 17
DIN 172-B11,6-12-A B 11.6 12 18 22 4 17
DIN 172-B11,7-12-A B 11.7 12 18 22 4 17
DIN 172-B11,8-12-A B 11.8 12 18 22 4 17
DIN 172-B11,9-12-A B 11.9 12 18 22 4 17
DIN 172-B11-20-A B 11 20 18 22 4 28
DIN 172-B11,1-20-A B 11.1 20 18 22 4 28
DIN 172-B11,2-20-A B 11.2 20 18 22 4 28
DIN 172-B11,3-20-A B 11.3 20 18 22 4 28
DIN 172-B11,4-20-A B 11.4 20 18 22 4 27
DIN 172-B11,5-20-A B 11.5 20 18 22 4 28
DIN 172-B11,6-20-A B 11.6 20 18 22 4 26
DIN 172-B11,7-20-A B 11.7 20 18 22 4 26
DIN 172-B11,8-20-A B 11.8 20 18 22 4 26
DIN 172-B11,9-20-A B 11.9 20 18 22 4 25
DIN 172-B11-25-A B 11 25 18 22 4 35
DIN 172-B11,1-25-A B 11.1 25 18 22 4 34
DIN 172-B11,2-25-A B 11.2 25 18 22 4 34
DIN 172-B11,3-25-A B 11.3 25 18 22 4 33
DIN 172-B11,4-25-A B 11.4 25 18 22 4 33
DIN 172-B11,5-25-A B 11.5 25 18 22 4 33
DIN 172-B11,6-25-A B 11.6 25 18 22 4 32
DIN 172-B11,7-25-A B 11.7 25 18 22 4 32
DIN 172-B11,8-25-A B 11.8 25 18 22 4 32
DIN 172-B11,9-25-A B 11.9 25 18 22 4 31
DIN 172-B12-12-A B 12 12 18 22 4 16
DIN 172-B12-20-A B 12 20 18 22 4 26
DIN 172-B12-25-A B 12 25 18 22 4 31
DIN 172-B12,1-16-A B 12.1 16 22 26 4 37
DIN 172-B12,2-16-A B 12.2 16 22 26 4 37
DIN 172-B12,3-16-A B 12.3 16 22 26 4 36
DIN 172-B12,4-16-A B 12.4 16 22 26 4 36
DIN 172-B12,5-16-A B 12.5 16 22 26 4 36
DIN 172-B12,6-16-A B 12.6 16 22 26 4 36
DIN 172-B12,7-16-A B 12.7 16 22 26 4 36
DIN 172-B12,8-16-A B 12.8 16 22 26 4 35
DIN 172-B12,9-16-A B 12.9 16 22 26 4 36
DIN 172-B12,1-28-A B 12.1 28 22 26 4 62
DIN 172-B12,2-28-A B 12.2 28 22 26 4 61
DIN 172-B12,3-28-A B 12.3 28 22 26 4 61
DIN 172-B12,4-28-A B 12.4 28 22 26 4 60
DIN 172-B12,5-28-A B 12.5 28 22 26 4 60
DIN 172-B12,6-28-A B 12.6 28 22 26 4 62
DIN 172-B12,7-28-A B 12.7 28 22 26 4 60
DIN 172-B12,8-28-A B 12.8 28 22 26 4 60
DIN 172-B12,9-28-A B 12.9 28 22 26 4 60
DIN 172-B12,1-36-A B 12.1 36 22 26 4 80
DIN 172-B12,2-36-A B 12.2 36 22 26 4 78
DIN 172-B12,3-36-A B 12.3 36 22 26 4 78
DIN 172-B12,4-36-A B 12.4 36 22 26 4 78
DIN 172-B12,5-36-A B 12.5 36 22 26 4 78
DIN 172-B12,6-36-A B 12.6 36 22 26 4 78
DIN 172-B12,7-36-A B 12.7 36 22 26 4 78
DIN 172-B12,8-36-A B 12.8 36 22 26 4 78
DIN 172-B12,9-36-A B 12.9 36 22 26 4 74
DIN 172-B13-16-A B 13 16 22 26 4 35
DIN 172-B13,1-16-A B 13.1 16 22 26 4 34
DIN 172-B13,2-16-A B 13.2 16 22 26 4 36
DIN 172-B13,3-16-A B 13.3 16 22 26 4 36
DIN 172-B13,4-16-A B 13.4 16 22 26 4 36
DIN 172-B13,5-16-A B 13.5 16 22 26 4 33
DIN 172-B13,6-16-A B 13.6 16 22 26 4 32
DIN 172-B13,7-16-A B 13.7 16 22 26 4 36
DIN 172-B13,8-16-A B 13.8 16 22 26 4 32
DIN 172-B13,9-16-A B 13.9 16 22 26 4 36
DIN 172-B13-28-A B 13 28 22 26 4 58
DIN 172-B13,1-28-A B 13.1 28 22 26 4 57
DIN 172-B13,2-28-A B 13.2 28 22 26 4 57
DIN 172-B13,3-28-A B 13.3 28 22 26 4 58
DIN 172-B13,4-28-A B 13.4 28 22 26 4 58
DIN 172-B13,5-28-A B 13.5 28 22 26 4 55
DIN 172-B13,6-28-A B 13.6 28 22 26 4 56
DIN 172-B13,7-28-A B 13.7 28 22 26 4 56
DIN 172-B13,8-28-A B 13.8 28 22 26 4 54
DIN 172-B13,9-28-A B 13.9 28 22 26 4 54
DIN 172-B13-36-A B 13 36 22 26 4 74
DIN 172-B13,1-36-A B 13.1 36 22 26 4 74
DIN 172-B13,2-36-A B 13.2 36 22 26 4 74
DIN 172-B13,3-36-A B 13.3 36 22 26 4 72
DIN 172-B13,4-36-A B 13.4 36 22 26 4 72
DIN 172-B13,5-36-A B 13.5 36 22 26 4 71
DIN 172-B13,6-36-A B 13.6 36 22 26 4 72
DIN 172-B13,7-36-A B 13.7 36 22 26 4 72
DIN 172-B13,8-36-A B 13.8 36 22 26 4 70
DIN 172-B13,9-36-A B 13.9 36 22 26 4 70
DIN 172-B14-16-A B 14 16 22 26 4 32
DIN 172-B14,1-16-A B 14.1 16 22 26 4 32
DIN 172-B14,2-16-A B 14.2 16 22 26 4 32
DIN 172-B14,3-16-A B 14.3 16 22 26 4 31
DIN 172-B14,4-16-A B 14.4 16 22 26 4 31
DIN 172-B14,5-16-A B 14.5 16 22 26 4 31
DIN 172-B14,6-16-A B 14.6 16 22 26 4 40
DIN 172-B14,7-16-A B 14.7 16 22 26 4 40
DIN 172-B14,8-16-A B 14.8 16 22 26 4 40
DIN 172-B14,9-16-A B 14.9 16 22 26 4 40
DIN 172-B14-28-A B 14 28 22 26 4 53
DIN 172-B14,1-28-A B 14.1 28 22 26 4 53
DIN 172-B14,2-28-A B 14.2 28 22 26 4 52
DIN 172-B14,3-28-A B 14.3 28 22 26 4 62
DIN 172-B14,4-28-A B 14.4 28 22 26 4 62
DIN 172-B14,5-28-A B 14.5 28 22 26 4 51
DIN 172-B14,6-28-A B 14.6 28 22 26 4 60
DIN 172-B14,7-28-A B 14.7 28 22 26 4 58
DIN 172-B14,8-28-A B 14.8 28 22 26 4 58
DIN 172-B14,9-28-A B 14.9 28 22 26 4 60
DIN 172-B14-36-A B 14 36 22 26 4 68
DIN 172-B14,1-36-A B 14.1 36 22 26 4 68
DIN 172-B14,2-36-A B 14.2 36 22 26 4 76
DIN 172-B14,3-36-A B 14.3 36 22 26 4 74
DIN 172-B14,4-36-A B 14.4 36 22 26 4 74
DIN 172-B14,5-36-A B 14.5 36 22 26 4 65
DIN 172-B14,6-36-A B 14.6 36 22 26 4 63
DIN 172-B14,7-36-A B 14.7 36 22 26 4 74
DIN 172-B14,8-36-A B 14.8 36 22 26 4 70
DIN 172-B14,9-36-A B 14.9 36 22 26 4 74
DIN 172-B15-16-A B 15 16 22 26 4 29
DIN 172-B15-28-A B 15 28 22 26 4 48
DIN 172-B15-36-A B 15 36 22 26 4 61
DIN 172-B15,1-16-A B 15.1 16 26 30 4 48
DIN 172-B15,5-16-A B 15.5 16 26 30 4 47
DIN 172-B15,1-28-A B 15.1 28 26 30 4 80
DIN 172-B15,5-28-A B 15.5 28 26 30 4 79
DIN 172-B15,1-36-A B 15.1 36 26 30 4 60
DIN 172-B15,5-36-A B 15.5 36 26 30 4 60
DIN 172-B16-16-A B 16 16 26 30 4 46
DIN 172-B16,1-16-A B 16.1 16 26 30 4 45
DIN 172-B16,5-16-A B 16.5 16 26 30 4 44
DIN 172-B16-28-A B 16 28 26 30 4 76
DIN 172-B16,1-28-A B 16.1 28 26 30 4 75
DIN 172-B16,5-28-A B 16.5 28 26 30 4 74
DIN 172-B16-36-A B 16 36 26 30 4 98
DIN 172-B16,1-36-A B 16.1 36 26 30 4 97
DIN 172-B16,5-36-A B 16.5 36 26 30 4 95
DIN 172-B17-16-A B 17 16 26 30 4 42
DIN 172-B17,5-16-A B 17.5 16 26 30 4 50
DIN 172-B17-28-A B 17 28 26 30 4 71
DIN 172-B17,5-28-A B 17.5 28 26 30 4 68
DIN 172-B17-36-A B 17 36 26 30 4 91
DIN 172-B17,5-36-A B 17.5 36 26 30 4 86
DIN 172-B18-16-A B 18 16 26 30 4 39
DIN 172-B18-28-A B 18 28 26 30 4 45
DIN 172-B18-36-A B 18 36 26 30 4 83
DIN 172-B18,5-20-A B 18.5 20 30 34 5 74
DIN 172-B18,5-36-A B 18.5 36 30 34 5 128
DIN 172-B18,5-45-A B 18.5 45 30 34 5 159
DIN 172-B19-20-A B 19 20 30 34 5 72
DIN 172-B19,5-20-A B 19.5 20 30 34 5 72
DIN 172-B19-36-A B 19 36 30 34 5 124
DIN 172-B19,5-36-A B 19.5 36 30 34 5 120
DIN 172-B19-45-A B 19 45 30 34 5 155
DIN 172-B19,5-45-A B 19.5 45 30 34 5 152
DIN 172-B20-20-A B 20 20 30 34 5 66
DIN 172-B20-36-A B 20 36 30 34 5 116
DIN 172-B20-45-A B 20 45 30 34 5 145
DIN 172-B20,5-20-A B 20.5 20 30 34 5 64
DIN 172-B20,5-36-A B 20.5 36 30 34 5 111
DIN 172-B20,5-45-A B 20.5 45 30 34 5 138
DIN 172-B21-20-A B 21 20 30 34 5 61
DIN 172-B21,5-20-A B 21.5 20 30 34 5 58
DIN 172-B21-36-A B 21 36 30 34 5 107
DIN 172-B21,5-36-A B 21.5 36 30 34 5 102
DIN 172-B21-45-A B 21 45 30 34 5 132
DIN 172-B21,5-45-A B 21.5 45 30 34 5 125
DIN 172-B22-20-A B 22 20 30 34 5 45
DIN 172-B22-36-A B 22 36 30 34 5 97
DIN 172-B22-45-A B 22 45 30 34 5 121
DIN 172-B22,5-20-A B 22.5 20 35 39 5 94
DIN 172-B22,5-36-A B 22.5 36 35 39 5 166
DIN 172-B22,5-45-A B 22.5 45 35 39 5 205
DIN 172-B23-20-A B 23 20 35 39 5 92
DIN 172-B23,5-20-A B 23.5 20 35 39 5 72
DIN 172-B23-36-A B 23 36 35 39 5 160
DIN 172-B23,5-36-A B 23.5 36 35 39 5 155
DIN 172-B23-45-A B 23 45 35 39 5 181
DIN 172-B23,5-45-A B 23.5 45 35 39 5 192
DIN 172-B24-20-A B 24 20 35 39 5 86
DIN 172-B24,5-20-A B 24.5 20 35 39 5 83
DIN 172-B24-36-A B 24 36 35 39 5 150
DIN 172-B24,5-36-A B 24.5 36 35 39 5 143
DIN 172-B24-45-A B 24 45 35 39 5 186
DIN 172-B24,5-45-A B 24.5 45 35 39 5 178
DIN 172-B25-20-A B 25 20 35 39 5 60
DIN 172-B25,5-20-A B 25.5 20 35 39 5 77
DIN 172-B25-36-A B 25 36 35 39 5 138
DIN 172-B25,5-36-A B 25.5 36 35 39 5 134
DIN 172-B25-45-A B 25 45 35 39 5 173
DIN 172-B25,5-45-A B 25.5 45 35 39 5 165
DIN 172-B26-20-A B 26 20 35 39 5 73
DIN 172-B26-36-A B 26 36 35 39 5 127
DIN 172-B26-45-A B 26 45 35 39 5 159
DIN 172-B26,5-25-A B 26.5 25 42 46 5 170
DIN 172-B26,5-45-A B 26.5 45 42 46 5 300
DIN 172-B26,5-56-A B 26.5 56 42 46 5 367
DIN 172-B27-25-A B 27 25 42 46 5 167
DIN 172-B27,5-25-A B 27.5 25 42 46 5 162
DIN 172-B27-45-A B 27 45 42 46 5 292
DIN 172-B27,5-45-A B 27.5 45 42 46 5 287
DIN 172-B27-56-A B 27 56 42 46 5 362
DIN 172-B27,5-56-A B 27.5 56 42 46 5 349
DIN 172-B28-25-A B 28 25 42 46 5 157
DIN 172-B28,5-25-A B 28.5 25 42 46 5 153
DIN 172-B28-45-A B 28 45 42 46 5 277
DIN 172-B28,5-45-A B 28.5 45 42 46 5 271
DIN 172-B28-56-A B 28 56 42 46 5 343
DIN 172-B28,5-56-A B 28.5 56 42 46 5 330
DIN 172-B29-25-A B 29 25 42 46 5 149
DIN 172-B29,5-25-A B 29.5 25 42 46 5 143
DIN 172-B29-45-A B 29 45 42 46 5 261
DIN 172-B29,5-45-A B 29.5 45 42 46 5 253
DIN 172-B29-56-A B 29 56 42 46 5 320
DIN 172-B29,5-56-A B 29.5 56 42 46 5 310
DIN 172-B30-25-A B 30 25 42 46 5 135
DIN 172-B30-45-A B 30 45 42 46 5 245
DIN 172-B30-56-A B 30 56 42 46 5 303
DIN 172-B30,5-25-A B 30.5 25 48 52 5 220
DIN 172-B30,5-45-A B 30.5 45 48 52 5 385
DIN 172-B30,5-56-A B 30.5 56 48 52 5 482
DIN 172-B31-25-A B 31 25 48 52 5 214
DIN 172-B31,5-25-A B 31.5 25 48 52 5 209
DIN 172-B31-45-A B 31 45 48 52 5 378
DIN 172-B31,5-45-A B 31.5 45 48 52 5 365
DIN 172-B31-56-A B 31 56 48 52 5 470
DIN 172-B31,5-56-A B 31.5 56 48 52 5 452
DIN 172-B32-25-A B 32 25 48 52 5 200
DIN 172-B32,5-25-A B 32.5 25 48 52 5 189
DIN 172-B32-45-A B 32 45 48 52 5 360
DIN 172-B32,5-45-A B 32.5 45 48 52 5 347
DIN 172-B32-56-A B 32 56 48 52 5 447
DIN 172-B32,5-56-A B 32.5 56 48 52 5 430
DIN 172-B33-25-A B 33 25 48 52 5 194
DIN 172-B33,5-25-A B 33.5 25 48 52 5 189
DIN 172-B33-45-A B 33 45 48 52 5 343
DIN 172-B33,5-45-A B 33.5 45 48 52 5 329
DIN 172-B33-56-A B 33 56 48 52 5 416
DIN 172-B33,5-56-A B 33.5 56 48 52 5 408
DIN 172-B34-25-A B 34 25 48 52 5 184
DIN 172-B34,5-25-A B 34.5 25 48 52 5 176
DIN 172-B34-45-A B 34 45 48 52 5 324
DIN 172-B34,5-45-A B 34.5 45 48 52 5 314
DIN 172-B34-56-A B 34 56 48 52 5 400
DIN 172-B34,5-56-A B 34.5 56 48 52 5 385
DIN 172-B35-25-A B 35 25 48 52 5 173
DIN 172-B35-45-A B 35 45 48 52 5 304
DIN 172-B35-56-A B 35 56 48 52 5 378
DIN 172-B36-30-A B 36 30 55 59 5 326
DIN 172-B36-56-A B 36 56 55 59 5 601
DIN 172-B36-67-A B 36 67 55 59 5 230
DIN 172-B37-30-A B 37 30 55 59 5 313
DIN 172-B37-56-A B 37 56 55 59 5 568
DIN 172-B37-67-A B 37 67 55 59 5 678
DIN 172-B38-30-A B 38 30 55 59 5 299
DIN 172-B38-56-A B 38 56 55 59 5 550
DIN 172-B38-67-A B 38 67 55 59 5 658
DIN 172-B39-30-A B 39 30 55 59 5 280
DIN 172-B39-56-A B 39 56 55 59 5 517
DIN 172-B39-67-A B 39 67 55 59 5 617
DIN 172-B40-30-A B 40 30 55 59 5 270
DIN 172-B40-56-A B 40 56 55 59 5 496
DIN 172-B40-67-A B 40 67 55 59 5 593
DIN 172-B41-30-A B 41 30 55 59 5 255
DIN 172-B41-56-A B 41 56 55 59 5 462
DIN 172-B41-67-A B 41 67 55 59 5 552
DIN 172-B42-30-A B 42 30 55 59 5 240
DIN 172-B42-56-A B 42 56 55 59 5 496
DIN 172-B42-67-A B 42 67 55 59 5 524
3D-модель Технические данные (PDF)

Характеристики

Тип

  • Тип A: одностороннее закруглённое отверстие

Сталь

  • Закалённая (HRC 62 ±2)
  • Монтажный размер d1 / d2 отшлифованные

Нержавеющая сталь AISI 440B NI

  • Закалённая (HRC 55 +4)
  • Монтажный размер d1 / d2 отшлифованные

Информация

Направляющие втулки DIN 172 характеризуются жёсткими допусками на размер и размещение в связи с закалённой поверхностью с высокоточной обработкой. Таким образом, они подходят для универсального применения во многих сферах.

Для установки втулок рекомендуются отверстия с допуском H7. Ввиду наружного диаметра втулки с допуском n6 рекомендуется использование переходника.

Для направляющих применений рекомендуется использовать в сочетании с направляющими штифтами GN 771.1 рекомендуется.

По запросу

  • Другие отверстия d1
  • Двустороннее закруглённое отверстие d1 (тип B)

Техническая информация

Вопрос о продукции

Спросите о серии DIN 172-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 179-NI — Направляющие втулки

DIN 179-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Нержавеющая сталь
DIN 179-ST — Направляющие втулки

DIN 179-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Сталь
DIN 6320 — Опорная ножка

DIN 6320

Опорная ножка

Опорная ножка
DIN 6321 — Крепёжные болты / Опоры со штырём

DIN 6321

Крепёжные болты / Опоры со штырём

Крепёжные болты / Опоры со штырём
DIN 9845 — Режущие / направляющие втулки

DIN 9845

Режущие / направляющие втулки

Сталь HSS / штампованная сталь, направляющие втулки

Режущие втулки
DIN 9861 — Пробойники

DIN 9861

Пробойники

Сталь HSS

Пробойники
DIN-9845 — Режущие / направляющие втулки

DIN-9845

Режущие / направляющие втулки

Сталь HSS / штампованная сталь, направляющие втулки

Направляющие втулки
GN 172.1 — Направляющие втулки

GN 172.1

Направляющие втулки

с шайбой / конусным отверстием для фиксаторов GN 817.5

Направляющие втулки

Артикул модели

DIN 172-ST — Направляющие втулки

Чертёж DIN 172-ST
