Пробойники

Сталь HSS

Пробойники

Таблица (PDF)

DIN 9861

Таблица моделей — Пробойники

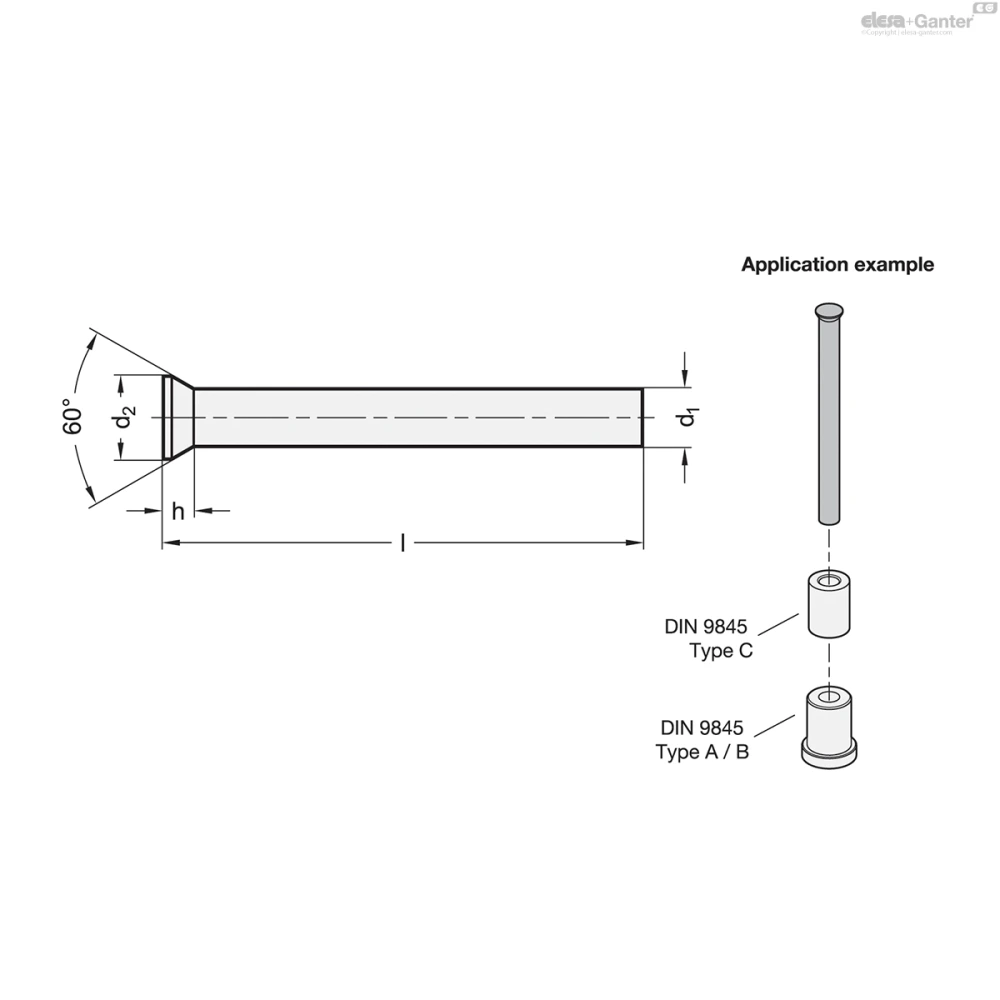

Артикул	d_1h6	Длина l +0.5	d₂±0.2	h +0.2	Вес (г)
DIN 9861-2-71-D-HSS	2	71	3	1.37	2
DIN 9861-2-80-D-HSS	2	80	3	1.37	2
DIN 9861-3-71-D-HSS	3	71	4.5	1.8	4
DIN 9861-3-80-D-HSS	3	80	4.5	1.8	4
DIN 9861-4-71-D-HSS	4	71	5.5	1.8	7
DIN 9861-4-80-D-HSS	4	80	5.5	1.8	7
DIN 9861-5-71-D-HSS	5	71	6.5	1.8	12
DIN 9861-5-80-D-HSS	5	80	6.5	1.8	12
DIN 9861-6-71-D-HSS	6	71	8	3.23	16
DIN 9861-6-80-D-HSS	6	80	8	3.23	18
DIN 9861-8-71-D-HSS	8	71	10	2.73	28
DIN 9861-8-80-D-HSS	8	80	10	2.73	32
DIN 9861-10-71-D-HSS	10	71	12	2.73	44
DIN 9861-10-80-D-HSS	10	80	12	2.73	49
DIN 9861-12-71-D-HSS	12	71	14	2.73	63
DIN 9861-12-80-D-HSS	12	80	14	2.73	71
DIN 9861-16-71-D-HSS	16	71	18	3.23	112
DIN 9861-16-80-D-HSS	16	80	18	3.23	126

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип D: с конической головкой

Сталь HSS

Закалённый вал (HRC 62 +2)
Закалённый вал (HRC 50 +5)

Информация

Режущие втулки DIN 9861 используются, например, в сочетании с пробойниками DIN 9845 в пробивных инструментах. Однако в зависимости от области применения их также можно использовать в качестве позиционирующих, направляющих, выталкивающих или тиснильных штифтов и подвергать соответствующей обработке.

Пробойники DIN 9861 характеризуются жёсткими допустимыми отклонениями в плане формы и положения, точно обработанной поверхностью и высокой износостойкостью.
