Серия DIN 172

DIN 172-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии DIN 172

DIN 172-NI

DIN 172-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком
DIN 172-ST

DIN 172-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Изображения

DIN 172-NI — Направляющие втулки DIN 172-NI — Направляющие втулки

Схемы

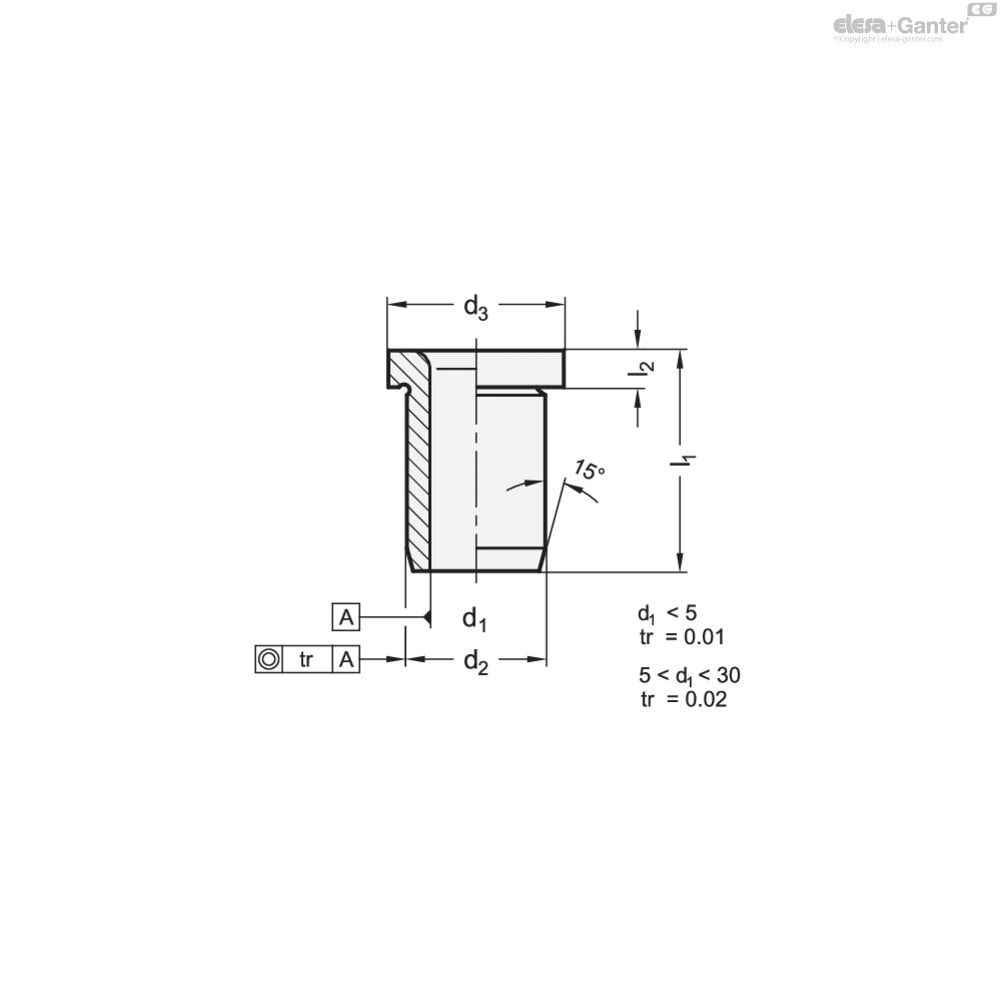

Схема DIN 172-NI

DIN 172-NI

Таблица моделей — Направляющие втулки

Артикул
Вес (г) В корзину
DIN 172-B2-6-A-NI B 2 6 5 8 2 1
DIN 172-B2-9-A-NI B 2 9 5 8 2 2
DIN 172-B2,1-6-A-NI B 2.1 6 5 8 2 1
DIN 172-B2,1-9-A-NI B 2.1 9 5 8 2 2
DIN 172-B2,5-6-A-NI B 2.5 6 5 8 2 1
DIN 172-B2,5-9-A-NI B 2.5 9 5 8 2 1
DIN 172-B3-8-A-NI B 3 8 6 9 2.5 2
DIN 172-B3-12-A-NI B 3 12 6 9 2.5 3
DIN 172-B3,1-8-A-NI B 3.1 8 6 9 2.5 2
DIN 172-B3,1-12-A-NI B 3.1 12 6 9 2.5 3
DIN 172-B3,5-8-A-NI B 3.5 8 7 10 2.5 2
DIN 172-B3,5-12-A-NI B 3.5 12 7 10 2.5 3
DIN 172-B4-8-A-NI B 4 8 7 10 2.5 2
DIN 172-B4-12-A-NI B 4 12 7 10 2.5 4
DIN 172-B4-16-A-NI B 4 16 7 10 2.5 4
DIN 172-B4,1-8-A-NI B 4.1 8 8 11 2.5 3
DIN 172-B4,1-12-A-NI B 4.1 12 8 11 2.5 4
DIN 172-B4,5-8-A-NI B 4.5 8 8 11 2.5 3
DIN 172-B4,5-12-A-NI B 4.5 12 8 11 2.5 4
DIN 172-B5-8-A-NI B 5 8 8 11 2.5 4
DIN 172-B5-12-A-NI B 5 12 8 11 2.5 3
DIN 172-B5-16-A-NI B 5 16 8 11 2.5 2
DIN 172-B5,1-10-A-NI B 5.1 10 10 13 3 6
DIN 172-B5,1-16-A-NI B 5.1 16 10 13 3 8
DIN 172-B5,5-10-A-NI B 5.5 10 10 13 3 5
DIN 172-B5,5-16-A-NI B 5.5 16 10 13 3 8
DIN 172-B6-10-A-NI B 6 10 10 13 3 5
DIN 172-B6-16-A-NI B 6 16 10 13 3 7
DIN 172-B6-20-A-NI B 6 20 10 13 3 10
DIN 172-B6,1-10-A-NI B 6.1 10 12 15 3 8
DIN 172-B6,1-16-A-NI B 6.1 16 12 15 3 12
DIN 172-B6,5-10-A-NI B 6.5 10 12 15 3 7
DIN 172-B6,5-16-A-NI B 6.5 16 12 15 3 11
DIN 172-B7-10-A-NI B 7 10 12 15 3 7
DIN 172-B7-16-A-NI B 7 16 12 15 3 10
DIN 172-B8-10-A-NI B 8 10 12 15 3 6
DIN 172-B8-16-A-NI B 8 16 12 15 3 9
DIN 172-B8-20-A-NI B 8 20 12 15 3 11
DIN 172-B8,1-12-A-NI B 8.1 12 15 18 3 13
DIN 172-B8,1-20-A-NI B 8.1 20 15 18 3 21
DIN 172-B8,5-12-A-NI B 8.5 12 15 18 3 12
DIN 172-B8,5-20-A-NI B 8.5 20 15 18 3 20
DIN 172-B9-12-A-NI B 9 12 15 18 3 12
DIN 172-B9-20-A-NI B 9 20 15 18 3 19
DIN 172-B10-12-A-NI B 10 12 15 18 3 10
DIN 172-B10-20-A-NI B 10 20 15 18 3 17
DIN 172-B10-25-A-NI B 10 25 15 18 3 21
DIN 172-B10,1-12-A-NI B 10.1 12 18 22 4 20
DIN 172-B10,1-20-A-NI B 10.1 20 18 22 4 30
DIN 172-B10,5-12-A-NI B 10.5 12 18 22 4 19
DIN 172-B10,5-20-A-NI B 10.5 20 18 22 4 29
DIN 172-B11-12-A-NI B 11 12 18 22 4 18
DIN 172-B11-20-A-NI B 11 20 18 22 4 28
DIN 172-B12-12-A-NI B 12 12 18 22 4 16
DIN 172-B12-20-A-NI B 12 20 18 22 4 26
DIN 172-B12-25-A-NI B 12 25 18 22 4 31
DIN 172-B12,1-16-A-NI B 12.1 16 22 26 4 37
DIN 172-B12,1-28-A-NI B 12.1 28 22 26 4 62
DIN 172-B12,5-16-A-NI B 12.5 16 22 26 4 36
DIN 172-B12,5-28-A-NI B 12.5 28 22 26 4 60
DIN 172-B13-16-A-NI B 13 16 22 26 4 35
DIN 172-B13-28-A-NI B 13 28 22 26 4 58
DIN 172-B14-16-A-NI B 14 16 22 26 4 32
DIN 172-B14,1-16-A-NI B 14.1 16 22 26 4 32
DIN 172-B14-28-A-NI B 14 28 22 26 4 53
DIN 172-B14,1-28-A-NI B 14.1 28 22 26 4 53
DIN 172-B15-16-A-NI B 15 16 22 26 4 29
DIN 172-B15-28-A-NI B 15 28 22 26 4 48
DIN 172-B15,1-16-A-NI B 15.1 16 26 30 4 48
DIN 172-B15,1-28-A-NI B 15.1 28 26 30 4 80
DIN 172-B16-16-A-NI B 16 16 26 30 4 46
DIN 172-B16,1-16-A-NI B 16.1 16 26 30 4 45
DIN 172-B16-28-A-NI B 16 28 26 30 4 76
DIN 172-B16,1-28-A-NI B 16.1 28 26 30 4 75
DIN 172-B18-16-A-NI B 18 16 26 30 4 39
DIN 172-B18-28-A-NI B 18 28 26 30 4 45
DIN 172-B20-20-A-NI B 20 20 30 34 5 66
DIN 172-B20-36-A-NI B 20 36 30 34 5 116
DIN 172-B22-20-A-NI B 22 20 30 34 5 45
DIN 172-B22-36-A-NI B 22 36 30 34 5 97
DIN 172-B25-20-A-NI B 25 20 35 39 5 60
DIN 172-B25-36-A-NI B 25 36 35 39 5 138
DIN 172-B30-25-A-NI B 30 25 42 46 5 135
DIN 172-B30-45-A-NI B 30 45 42 46 5 245
3D-модель Технические данные (PDF)

Характеристики

Тип

  • Тип A: одностороннее закруглённое отверстие

Сталь

  • Закалённая (HRC 62 ±2)
  • Монтажный размер d1 / d2 отшлифованные

Нержавеющая сталь AISI 440B NI

  • Закалённая (HRC 55 +4)
  • Монтажный размер d1 / d2 отшлифованные

Информация

Направляющие втулки DIN 172 характеризуются жёсткими допусками на размер и размещение в связи с закалённой поверхностью с высокоточной обработкой. Таким образом, они подходят для универсального применения во многих сферах.

Для установки втулок рекомендуются отверстия с допуском H7. Ввиду наружного диаметра втулки с допуском n6 рекомендуется использование переходника.

Для направляющих применений рекомендуется использовать в сочетании с направляющими штифтами GN 771.1 рекомендуется.

По запросу

  • Другие отверстия d1
  • Двустороннее закруглённое отверстие d1 (тип B)

Техническая информация
