Серия GN 612

GN 612-NI

Рычажные фиксаторы

Сталь / нержавеющая сталь

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 612

GN 612-NI

GN 612-NI

Рычажные фиксаторы

Сталь / нержавеющая сталь
GN 612-ST

GN 612-ST

Рычажные фиксаторы

Сталь / нержавеющая сталь

Изображения

GN 612-NI — Рычажные фиксаторы GN 612-NI — Рычажные фиксаторы GN 612-NI — Рычажные фиксаторы GN 612-NI — Рычажные фиксаторы GN 612-NI — Рычажные фиксаторы

Схемы

Схема GN 612-NI

GN 612-NI

Таблица моделей — Рычажные фиксаторы

Артикул
Вес (г) В корзину
GN 612-4-M10-A-NI 4 M 10 10 37.5 6 19 21 - 7 20 16
GN 612-4-M10-AK-NI 4 M 10 10 37.5 6 19 21 - 7 20 22
GN 612-4-M10x1-A-NI 4 M 10 x 1 10 37.5 6 19 21 - 7 20 17
GN 612-4-M10x1-AK-NI 4 M 10 x 1 10 37.5 6 19 21 - 7 20 22
GN 612-5-M10-A-NI 5 M 10 10 37.5 6 19 21 - 7 20 17
GN 612-5-M10-AK-NI 5 M 10 10 37.5 6 19 21 - 7 20 22
GN 612-5-M10x1-A-NI 5 M 10 x 1 10 37.5 6 19 21 - 7 20 18
GN 612-5-M10x1-AK-NI 5 M 10 x 1 10 37.5 6 19 21 - 7 20 23
GN 612-5-M12-A-NI 5 M 12 12 47 8 26 26 32 8 18 28
GN 612-5-M12-AK-NI 5 M 12 12 47 8 26 26 32 8 18 35
GN 612-5-M12-B-NI 5 M 12 12 47 8 26 26 32 8 18 29
GN 612-5-M12-BK-NI 5 M 12 12 47 8 26 26 32 8 18 36
GN 612-5-M12x1,5-A-NI 5 M 12 x 1.5 12 47 8 26 26 32 8 18 28
GN 612-5-M12x1,5-AK-NI 5 M 12 x 1.5 12 47 8 26 26 32 8 18 37
GN 612-5-M12x1,5-B-NI 5 M 12 x 1.5 12 47 8 26 26 32 8 18 28
GN 612-5-M12x1,5-BK-NI 5 M 12 x 1.5 12 47 8 26 26 32 8 18 37
GN 612-6-M10x1-A-NI 6 M 10 x 1 10 37.5 6 19 21 - 7 20 18
GN 612-6-M10x1-AK-NI 6 M 10 x 1 10 37.5 6 19 21 - 7 20 23
GN 612-6-M10-A-NI 6 M 10 10 37.5 6 19 21 - 7 20 18
GN 612-6-M10-AK-NI 6 M 10 10 37.5 6 19 21 - 7 20 22
GN 612-6-M12x1,5-A-NI 6 M 12 x 1.5 12 47 8 26 26 32 8 18 30
GN 612-6-M12x1,5-AK-NI 6 M 12 x 1.5 12 47 8 26 26 32 8 18 40
GN 612-6-M12x1,5-B-NI 6 M 12 x 1.5 12 47 8 26 26 32 8 18 40
GN 612-6-M12x1,5-BK-NI 6 M 12 x 1.5 12 47 8 26 26 32 8 18 38
GN 612-6-M12-A-NI 6 M 12 12 47 8 26 26 32 8 18 29
GN 612-6-M12-AK-NI 6 M 12 12 47 8 26 26 32 8 18 35
GN 612-6-M12-B-NI 6 M 12 12 47 8 26 26 32 8 18 29
GN 612-6-M12-BK-NI 6 M 12 12 47 8 26 26 32 8 18 37
GN 612-6-M16x1,5-A-NI 6 M 16 x 1.5 16 56 10 30 32 42 11 29 59
GN 612-6-M16x1,5-AK-NI 6 M 16 x 1.5 16 56 10 30 32 42 11 29 79
GN 612-6-M16x1,5-B-NI 6 M 16 x 1.5 16 56 10 30 32 42 11 29 61
GN 612-6-M16x1,5-BK-NI 6 M 16 x 1.5 16 56 10 30 32 42 11 29 79
GN 612-6-M16-A-NI 6 M 16 16 56 10 30 32 42 11 29 57
GN 612-6-M16-AK-NI 6 M 16 16 56 10 30 32 42 11 29 75
GN 612-6-M16-B-NI 6 M 16 16 56 10 30 32 42 11 29 60
GN 612-6-M16-BK-NI 6 M 16 16 56 10 30 32 42 11 29 78
GN 612-8-M12x1,5-A-NI 8 M 12 x 1.5 12 47 8 26 26 32 8 18 29
GN 612-8-M12x1,5-AK-NI 8 M 12 x 1.5 12 47 8 26 26 32 8 18 40
GN 612-8-M12x1,5-B-NI 8 M 12 x 1.5 12 47 8 26 26 32 8 18 30
GN 612-8-M12x1,5-BK-NI 8 M 12 x 1.5 12 47 8 26 26 32 8 18 38
GN 612-8-M12-A-NI 8 M 12 12 47 8 26 26 32 8 18 30
GN 612-8-M12-AK-NI 8 M 12 12 47 8 26 26 32 8 18 38
GN 612-8-M12-B-NI 8 M 12 12 47 8 26 26 32 8 18 31
GN 612-8-M12-BK-NI 8 M 12 12 47 8 26 26 32 8 18 37
GN 612-8-M16x1,5-A-NI 8 M 16 x 1.5 16 56 10 30 32 42 11 29 61
GN 612-8-M16x1,5-AK-NI 8 M 16 x 1.5 16 56 10 30 32 42 11 29 78
GN 612-8-M16x1,5-B-NI 8 M 16 x 1.5 16 56 10 30 32 42 11 29 63
GN 612-8-M16x1,5-BK-NI 8 M 16 x 1.5 16 56 10 30 32 42 11 29 83
GN 612-8-M16-A-NI 8 M 16 16 56 10 30 32 42 11 29 59
GN 612-8-M16-AK-NI 8 M 16 16 56 10 30 32 42 11 29 82
GN 612-8-M16-B-NI 8 M 16 16 56 10 30 32 42 11 29 60
GN 612-8-M16-BK-NI 8 M 16 16 56 10 30 32 42 11 29 78
GN 612-8-M20x1,5-A-NI 8 M 20 x 1.5 20 69 12 36 37 52 21 57 111
GN 612-8-M20x1,5-AK-NI 8 M 20 x 1.5 20 69 12 36 37 52 21 57 153
GN 612-8-M20x1,5-B-NI 8 M 20 x 1.5 20 69 12 36 37 52 21 57 115
GN 612-8-M20x1,5-BK-NI 8 M 20 x 1.5 20 69 12 36 37 52 21 57 153
GN 612-8-M20-A-NI 8 M 20 20 69 12 36 37 52 21 57 115
GN 612-8-M20-AK-NI 8 M 20 20 69 12 36 37 52 21 57 119
GN 612-8-M20-B-NI 8 M 20 20 69 12 36 37 52 21 57 120
GN 612-8-M20-BK-NI 8 M 20 20 69 12 36 37 52 21 57 150
GN 612-10-M16x1,5-A-NI 10 M 16 x 1.5 16 56 10 30 32 42 11 29 60
GN 612-10-M16x1,5-AK-NI 10 M 16 x 1.5 16 56 10 30 32 42 11 29 80
GN 612-10-M16x1,5-B-NI 10 M 16 x 1.5 16 56 10 30 32 42 11 29 66
GN 612-10-M16x1,5-BK-NI 10 M 16 x 1.5 16 56 10 30 32 42 11 29 80
GN 612-10-M16-A-NI 10 M 16 16 56 10 30 32 42 11 29 61
GN 612-10-M16-AK-NI 10 M 16 16 56 10 30 32 42 11 29 78
GN 612-10-M16-B-NI 10 M 16 16 56 10 30 32 42 11 29 63
GN 612-10-M16-BK-NI 10 M 16 16 56 10 30 32 42 11 29 81
GN 612-10-M20x1,5-A-NI 10 M 20 x 1.5 20 69 12 36 37 52 21 57 114
GN 612-10-M20x1,5-AK-NI 10 M 20 x 1.5 20 69 12 36 37 52 21 57 150
GN 612-10-M20x1,5-B-NI 10 M 20 x 1.5 20 69 12 36 37 52 21 57 118
GN 612-10-M20x1,5-BK-NI 10 M 20 x 1.5 20 69 12 36 37 52 21 57 151
GN 612-10-M20-A-NI 10 M 20 20 69 12 36 37 52 21 57 121
GN 612-10-M20-AK-NI 10 M 20 20 69 12 36 37 52 21 57 151
GN 612-10-M20-B-NI 10 M 20 20 69 12 36 37 52 21 57 121
GN 612-10-M20-BK-NI 10 M 20 20 69 12 36 37 52 21 57 153
GN 612-12-M20x1,5-A-NI 12 M 20 x 1.5 20 69 12 36 37 52 21 57 128
GN 612-12-M20x1,5-AK-NI 12 M 20 x 1.5 20 69 12 36 37 52 21 57 160
GN 612-12-M20x1,5-B-NI 12 M 20 x 1.5 20 69 12 36 37 52 21 57 125
GN 612-12-M20x1,5-BK-NI 12 M 20 x 1.5 20 69 12 36 37 52 21 57 160
GN 612-12-M20-A-NI 12 M 20 20 69 12 36 37 52 21 57 122
GN 612-12-M20-AK-NI 12 M 20 20 69 12 36 37 52 21 57 153
GN 612-12-M20-B-NI 12 M 20 20 69 12 36 37 52 21 57 124
GN 612-12-M20-BK-NI 12 M 20 20 69 12 36 37 52 21 57 156
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип A: без пластиковой крышки, без контргайки
  • Тип B: с пластиковой крышкой, без контргайки
  • Тип AK: без пластиковой крышки, с контргайкой
  • Тип BK: с пластиковой крышкой, с контргайкой

Направляющий корпус

  • Сталь, чернение
  • Нержавеющая сталь AISI 303 NI

Штифт фиксатора

  • Сталь азотированная
  • Нержавеющая сталь AISI 303 для NI

Рычаг замка

  • Спечённая сталь
  • Нержавеющая сталь AISI 316LHC Спечённая сталь для NI

Заглушка для типа B / BK

Пластик, полиамид (PA)

Чёрный цвет, матовая отделка

Нажимная пружина

Нержавеющая сталь AISI 301

Информация

Рычажные фиксаторы с кулачковым механизмом GN 612 разработаны для применения в устройствах, где установочный штифт не должен выступать постоянно. При повороте замка на 180° установочный штифт втягивается. Паз обеспечивает фиксацию в любом положении, предотвращая вращение замка.

Принадлежности

  • GN 412.1 Монтажные блоки (цинк, литьё под давлением)
  • GN 612.1 Монтажные блоки (сталь / нержавеющая сталь)
  • GN 412.2 Установочные втулки (с кольцевым выступом)
  • GN 412.4 Установочные втулки (с кольцевым выступом)
  • GN 412.3 Установочные втулки (с наклонным конусом)
  • GN 412.5 Установочные втулки (с наклонным конусом)
  • GN 909 Тонкие шестигранные гайки (с мелкой резьбой)
  • GN 909.5 Тонкие шестигранные гайки (с мелкой резьбой)
  • ISO 4035 Тонкие шестигранные гайки (стандартная резьба)
  • ISO 8675 Тонкие шестигранные гайки (с мелкой резьбой)

Техническая информация

Вопрос о продукции

Спросите о серии GN 612-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 612.1 — Монтажные блоки

GN 612.1

Монтажные блоки

Сталь / нержавеющая сталь, для стопорных штифтов / рычажных фиксаторов с кулачковым механизмом

Монтажные блоки, сталь
GN 612.1-NI — Монтажные блоки

GN 612.1-NI

Монтажные блоки

Сталь / нержавеющая сталь, для стопорных штифтов / рычажных фиксаторов с кулачковым механизмом

Монтажные блоки, нержавеющая сталь
GN 612.10 — Рычажные фиксаторы

GN 612.10

Рычажные фиксаторы

с фланцем для поверхностного монтажа

Рычажные фиксаторы
GN 612.2 — Рычажные фиксаторы с кулачковым механизмом

GN 612.2

Рычажные фиксаторы с кулачковым механизмом

Направляющий корпус из чернёной стали

Рычажные фиксаторы с кулачковым механизмом
GN 612.3-NI — Рычажные фиксаторы

GN 612.3-NI

Рычажные фиксаторы

Сталь / нержавеющая сталь, для сварки

Нержавеющая сталь
GN 612.3-ST — Рычажные фиксаторы

GN 612.3-ST

Рычажные фиксаторы

Сталь / нержавеющая сталь, для сварки

Сталь
GN 612.8 — Рычажные фиксаторы с кулачковым механизмом

GN 612.8

Рычажные фиксаторы с кулачковым механизмом

Резьбовой корпус, отлитый из цинка под давлением

Рычажные фиксаторы с кулачковым механизмом
GN 612.9 — Рычажные фиксаторы

GN 612.9

Рычажные фиксаторы

с фланцем / с направляющей из цинка, литьё под давлением

Рычажные фиксаторы

Артикул модели

GN 612-NI — Рычажные фиксаторы

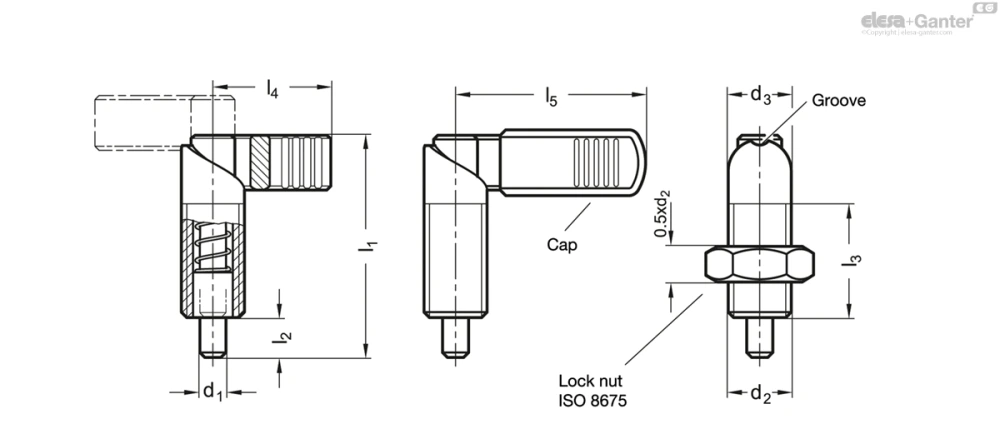

Чертёж GN 612-NI
