Рычажные фиксаторы

с фланцем / с направляющей из цинка, литьё под давлением

Рычажные фиксаторы

Таблица (PDF)

GN 612.9

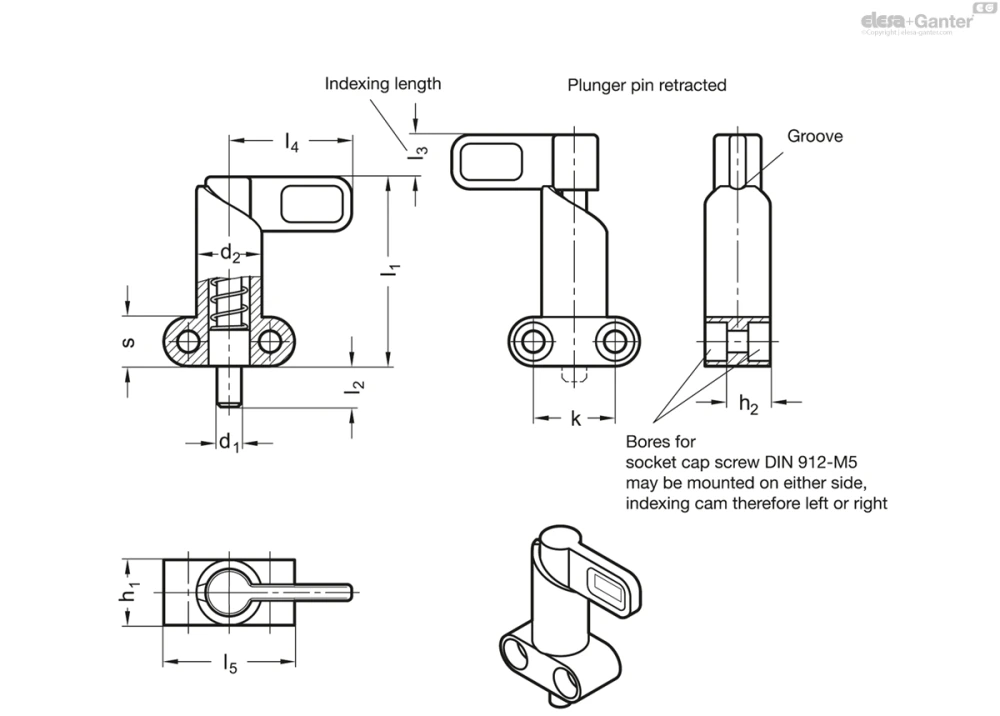

Таблица моделей — Рычажные фиксаторы

Артикул	d_1Pin-0.05Bore+0.1/+0.05	l₂	d₂	h₁	h₂	k	l₁≈	l₃	l₄	l₅	s	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 612.9-6-10-16-SW	6	10	16	16	10.5	20	46	10	30	32	12	12	32	57
GN 612.9-6-16-16-SW	6	16	16	16	10.5	20	46	10	30	32	12	12	32	60
GN 612.9-8-10-16-SW	8	10	16	16	10.5	20	46	10	30	32	12	12	32	59
GN 612.9-8-16-16-SW	8	16	16	16	10.5	20	46	10	30	32	12	12	32	60
GN 612.9-8-12-20-SW	8	12	20	20	14.5	22	57	12	37	37	15	21	58	120
GN 612.9-8-18-20-SW	8	18	20	20	14.5	22	57	12	37	37	15	21	58	120
GN 612.9-10-10-16-SW	10	10	16	16	10.5	20	46	10	30	32	12	12	32	61
GN 612.9-10-16-16-SW	10	16	16	16	10.5	20	46	10	30	32	12	12	32	60
GN 612.9-10-12-20-SW	10	12	20	20	14.5	22	57	12	37	37	15	21	58	122
GN 612.9-10-18-20-SW	10	18	20	20	14.5	22	57	12	37	37	15	21	58	120
GN 612.9-12-12-20-SW	12	12	20	20	14.5	22	57	12	37	37	15	21	58	127
GN 612.9-12-18-20-SW	12	18	20	20	14.5	22	57	12	37	37	15	21	58	120

3D-модель Технические данные (PDF)

Характеристики

Направляющая

Цинк, литьё под давлением

с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Штифт

Сталь

гальванически оцинкована с голубой пассивацией

Ручка

Пластик (полиамид PA)

чёрный цвет, матовая отделка

чёрный цвет, матовая отделка

Информация

Рычажные фиксаторы GN 612.9 разработаны для применения в устройствах, где плунжер не должен выступать постоянно. При повороте замка на 180° плунжер втягивается. Паз обеспечивает безопасную фиксацию.
