Серия GN 612.3

GN 612.3-ST

Рычажные фиксаторы

Сталь / нержавеющая сталь, для сварки

Сталь

Таблица (PDF)

Исполнения серии GN 612.3

GN 612.3-NI

Рычажные фиксаторы

Сталь / нержавеющая сталь, для сварки

GN 612.3-ST

Рычажные фиксаторы

Сталь / нержавеющая сталь, для сварки

GN 612.3-ST

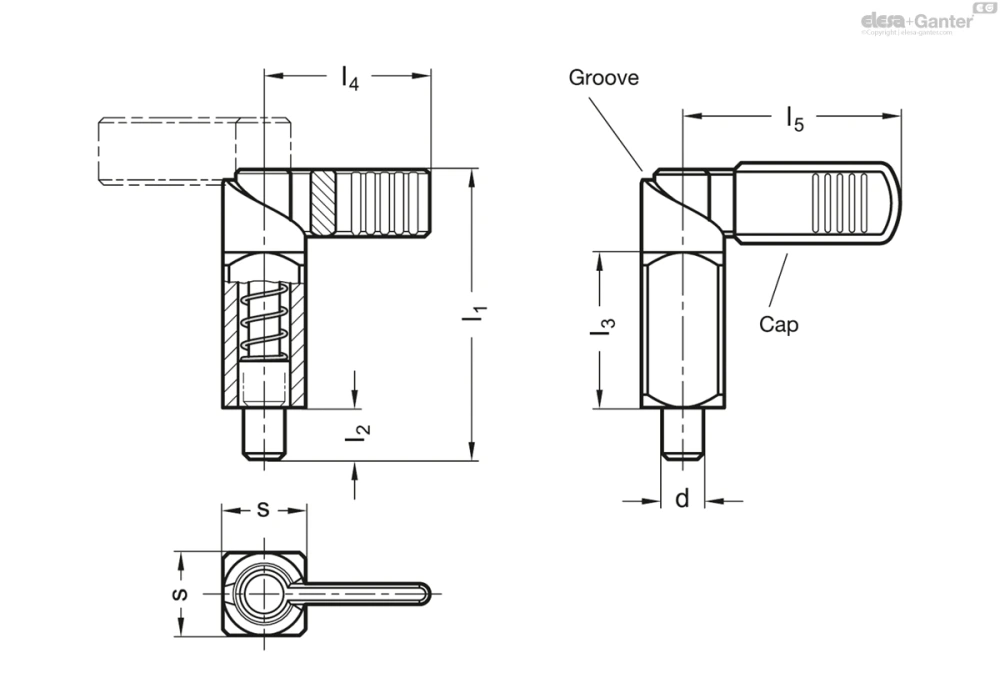

Таблица моделей — Рычажные фиксаторы

Артикул	d Ось -0.02/-0.05 Отверстие +0.14/+0.1	l₁	l₂	l₃	l₄	l₅	s	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 612.3-6-16-A	6	56	10	30	32	42	16	12	32	76
GN 612.3-6-16-B	6	56	10	30	32	42	16	12	32	78
GN 612.3-8-16-A	8	56	10	30	32	42	16	12	32	80
GN 612.3-8-16-B	8	56	10	30	32	42	16	12	32	80
GN 612.3-8-20-A	8	69	12	38	37	52	20	21	58	151
GN 612.3-8-20-B	8	69	12	38	37	52	20	21	58	154
GN 612.3-10-16-A	10	56	10	30	32	42	16	12	32	76
GN 612.3-10-16-B	10	56	10	30	32	42	16	12	32	78
GN 612.3-10-20-A	10	69	12	38	37	52	20	21	58	153
GN 612.3-10-20-B	10	69	12	38	37	52	20	21	58	157
GN 612.3-12-20-A	12	69	12	38	37	52	20	21	58	158
GN 612.3-12-20-B	12	69	12	38	37	52	20	21	58	165

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без пластиковой крышки
Тип B: с пластиковой крышкой

Направляющий корпус

Сталь

Для сварки, чернение

Нержавеющая сталь AISI 304 NI

Для сварки

Штифт фиксатора

Сталь азотированная
Нержавеющая сталь AISI 303 для NI

Рычаг замка

Спечённая сталь
Нержавеющая сталь AISI 316LHC Спечённая сталь для NI

Заглушка для типа B

Пластик, полиамид (PA)

Чёрный цвет, матовая отделка

Нажимная пружина

Нержавеющая сталь AISI 301

Информация

Рычажные фиксаторы с кулачковым механизмом GN 612.3 разработаны для применения в устройствах, где установочный штифт не должен выступать постоянно. При повороте замка на 180° установочный штифт втягивается. Паз удерживает плунжер в этом положении.

Поэтому квадратный корпус может быть приварен в любом требуемом положении. Для предотвращения изменения нагрузки от пружины из-за поступающего тепла рекомендуется использовать точечную сварку корпуса плунжера.
