Серия GN 612.8
GN 612.8
Рычажные фиксаторы с кулачковым механизмом
Резьбовой корпус, отлитый из цинка под давлением
Рычажные фиксаторы с кулачковым механизмом
Изображения

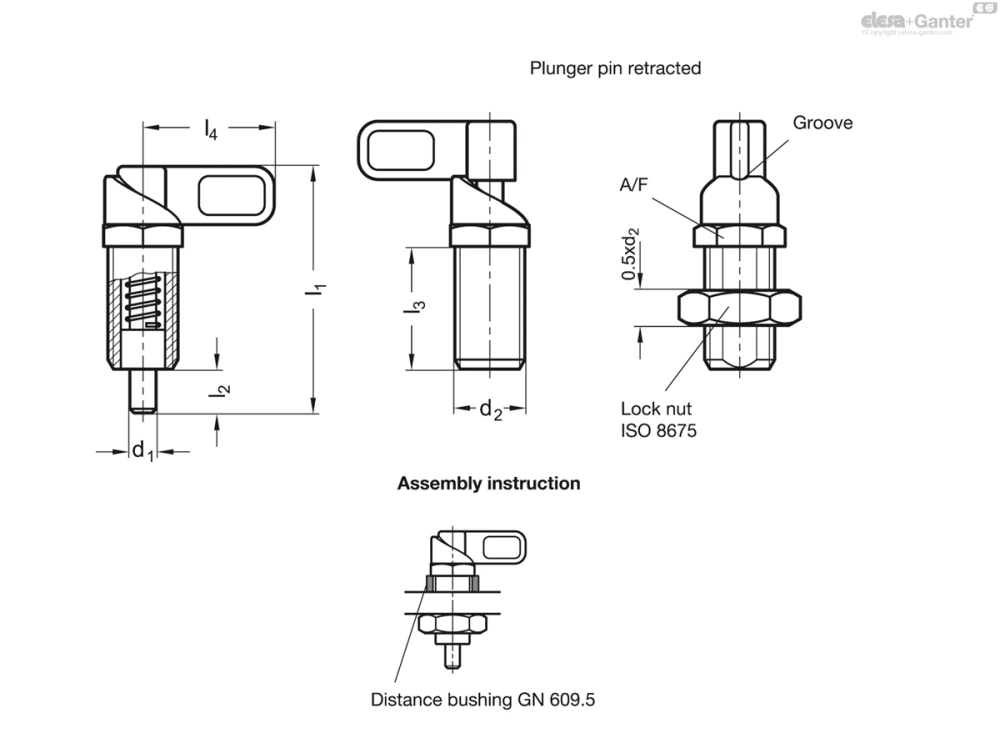

Схемы
GN 612.8
Таблица моделей — Рычажные фиксаторы с кулачковым механизмом
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 612.8-4-M12x1,5-A | 4 | M 12 x 1.5 | 48 | 8 | 25 | 25 | 13 | 8 | 22 | 49 | |
| GN 612.8-5-M12x1,5-A | 5 | M 12 x 1.5 | 48 | 8 | 25 | 25 | 13 | 8 | 22 | 35 | |
| GN 612.8-6-M12x1,5-A | 6 | M 12 x 1.5 | 48 | 8 | 25 | 25 | 13 | 8 | 22 | 23 | |
| GN 612.8-6-M16x1,5-A | 6 | M 16 x 1.5 | 56.5 | 10 | 28 | 30 | 18 | 11 | 30 | 45 | |
| GN 612.8-8-M16x1,5-A | 8 | M 16 x 1.5 | 56.5 | 10 | 28 | 30 | 18 | 11 | 30 | 47 | |
| GN 612.8-8-M20x1,5-A | 8 | M 20 x 1.5 | 69.5 | 12 | 36 | 37 | 22 | 20 | 56 | 94 | |
| GN 612.8-10-M16x1,5-A | 10 | M 16 x 1.5 | 56.5 | 10 | 28 | 30 | 18 | 11 | 30 | 49 | |
| GN 612.8-10-M20x1,5-A | 10 | M 20 x 1.5 | 69.5 | 12 | 36 | 37 | 22 | 20 | 56 | 92 | |
| GN 612.8-12-M20x1,5-A | 12 | M 20 x 1.5 | 69.5 | 12 | 36 | 37 | 22 | 20 | 56 | 100 | |
| GN 612.8-4-M12x1,5-AK | 4 | M 12 x 1.5 | 48 | 8 | 25 | 25 | 13 | 8 | 22 | 29 | |
| GN 612.8-5-M12x1,5-AK | 5 | M 12 x 1.5 | 48 | 8 | 25 | 25 | 13 | 8 | 22 | 30 | |
| GN 612.8-6-M12x1,5-AK | 6 | M 12 x 1.5 | 48 | 8 | 25 | 25 | 13 | 8 | 22 | 31 | |
| GN 612.8-6-M16x1,5-AK | 6 | M 16 x 1.5 | 56.5 | 10 | 28 | 30 | 18 | 11 | 30 | 60 | |
| GN 612.8-8-M16x1,5-AK | 8 | M 16 x 1.5 | 56.5 | 10 | 28 | 30 | 18 | 11 | 30 | 59 | |
| GN 612.8-8-M20x1,5-AK | 8 | M 20 x 1.5 | 69.5 | 12 | 36 | 37 | 22 | 20 | 56 | 130 | |
| GN 612.8-10-M16x1,5-AK | 10 | M 16 x 1.5 | 56.5 | 10 | 28 | 30 | 18 | 11 | 30 | 65 | |
| GN 612.8-10-M20x1,5-AK | 10 | M 20 x 1.5 | 69.5 | 12 | 36 | 37 | 22 | 20 | 56 | 128 | |
| GN 612.8-12-M20x1,5-AK | 12 | M 20 x 1.5 | 69.5 | 12 | 36 | 37 | 22 | 20 | 56 | 110 |
Характеристики
Типы
- Тип A: без контргайки
- Тип AK: с контргайкой
Направляющий корпус
Цинк, литьё под давлением
Оцинкованный, синий пассивированный
Штифт фиксатора
Сталь
гальванически оцинкована с голубой пассивацией
Рычажок
Пластик (полиамид PA)
- чёрный цвет, матовая отделка
- не съёмная
Информация
Рычажные фиксаторы с кулачковым механизмом GN 612.8 разработаны для применения в устройствах, где установочный штифт не должен выступать постоянно. При повороте замка на 180° установочный штифт втягивается. Паз обеспечивает безопасную фиксацию.
Эти рычажные фиксаторы с кулачковым механизмом, изготовленные из литого цинка, являются вариантами исполнения по очень разумной цене.
Техническая информация
Вопрос о продукции
Спросите о серии GN 612.8 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
