Серия GN 612.2
GN 612.2
Рычажные фиксаторы с кулачковым механизмом
Направляющий корпус из чернёной стали
Рычажные фиксаторы с кулачковым механизмом
Изображения

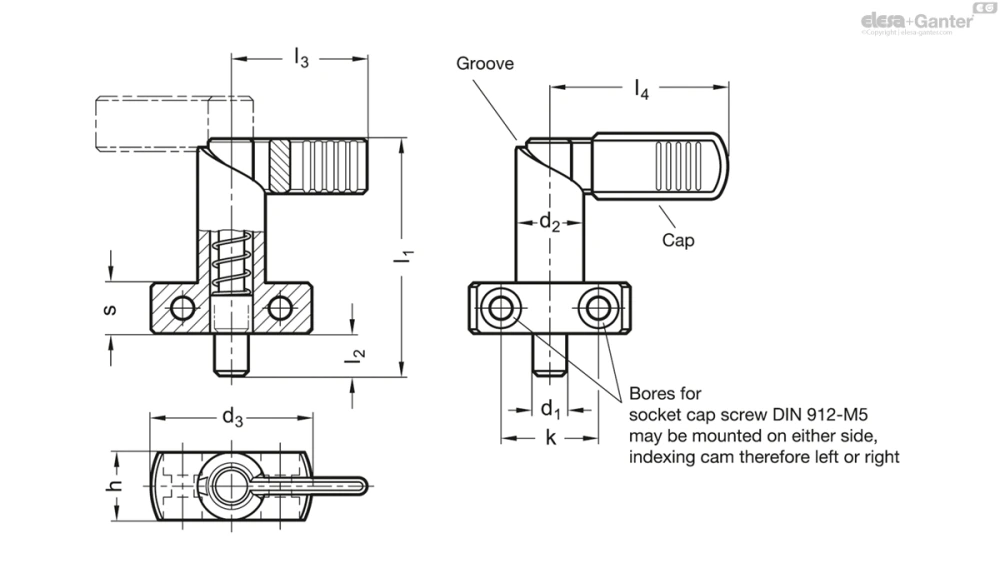

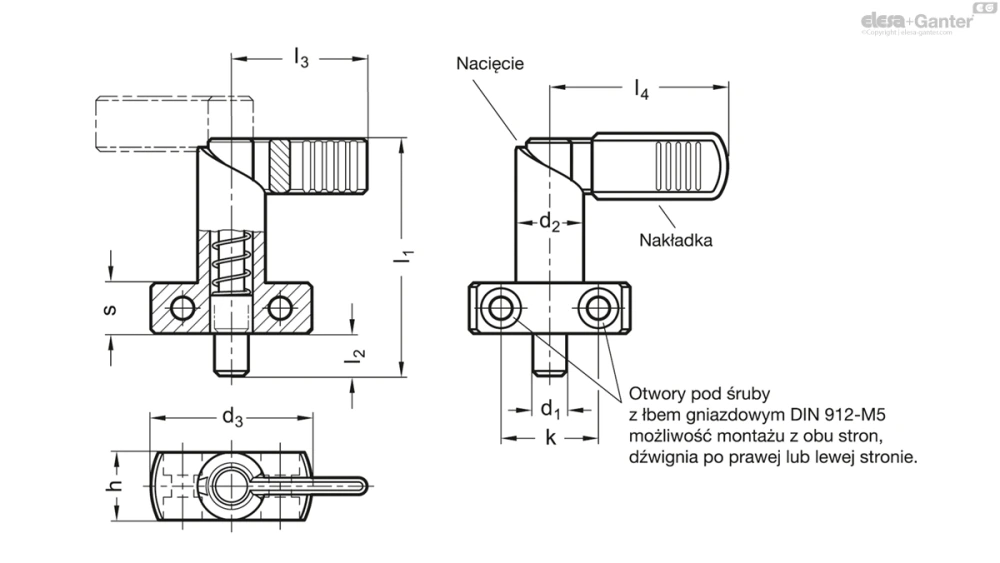

Схемы
GN 612.2
Таблица моделей — Рычажные фиксаторы с кулачковым механизмом
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 612.2-6-16-A | 6 | 16 | 35 | 16 | 20 | 56 | 10 | 32 | - | 12 | 12 | 32 | 84 | |
| GN 612.2-8-16-A | 8 | 16 | 35 | 16 | 20 | 56 | 10 | 32 | - | 12 | 12 | 32 | 84 | |
| GN 612.2-8-20-A | 8 | 20 | 40 | 20 | 22 | 69 | 12 | 37 | - | 15 | 21 | 58 | 167 | |
| GN 612.2-10-16-A | 10 | 16 | 35 | 16 | 20 | 56 | 10 | 32 | - | 12 | 12 | 32 | 86 | |
| GN 612.2-10-20-A | 10 | 20 | 40 | 20 | 22 | 69 | 12 | 37 | - | 15 | 21 | 58 | 169 | |
| GN 612.2-12-20-A | 12 | 20 | 40 | 20 | 22 | 69 | 12 | 37 | - | 15 | 21 | 58 | 170 | |
| GN 612.2-6-16-B | 6 | 16 | 35 | 16 | 20 | 56 | 10 | - | 42 | 12 | 12 | 32 | 86 | |
| GN 612.2-8-16-B | 8 | 16 | 35 | 16 | 20 | 56 | 10 | - | 42 | 12 | 12 | 32 | 86 | |
| GN 612.2-8-20-B | 8 | 20 | 40 | 20 | 22 | 69 | 12 | - | 52 | 15 | 21 | 58 | 170 | |
| GN 612.2-10-16-B | 10 | 16 | 35 | 16 | 20 | 56 | 10 | - | 42 | 12 | 12 | 32 | 90 | |
| GN 612.2-10-20-B | 10 | 20 | 40 | 20 | 22 | 69 | 12 | - | 52 | 15 | 21 | 58 | 173 | |
| GN 612.2-12-20-B | 12 | 20 | 40 | 20 | 22 | 69 | 12 | - | 52 | 15 | 21 | 58 | 175 |
Характеристики
Типы
- Тип A: без пластиковой крышки
- Тип B: с пластиковой крышкой
Сталь
- Чернёная
- Штифт плунжера азотированный
Колпачок
Пластик (полиамид PA)
чёрный цвет, матовая отделка
Информация
Рычажные фиксаторы с кулачковым механизмом GN 612.2 разработаны для применения в устройствах, где установочный штифт не должен выступать постоянно. При повороте замка на 180° установочный штифт втягивается. Паз удерживает плунжер в этом положении.
Техническая информация
Вопрос о продукции
Спросите о серии GN 612.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
Эти изделия так же могут вас заинтересовать
GN 612-NI
Рычажные фиксаторы
Сталь / нержавеющая сталь
Нержавеющая сталь
GN 612-ST
Рычажные фиксаторы
Сталь / нержавеющая сталь
Сталь
GN 612.1
Монтажные блоки
Сталь / нержавеющая сталь, для стопорных штифтов / рычажных фиксаторов с кулачковым механизмом
Монтажные блоки, сталь
GN 612.1-NI
Монтажные блоки
Сталь / нержавеющая сталь, для стопорных штифтов / рычажных фиксаторов с кулачковым механизмом
Монтажные блоки, нержавеющая сталь
GN 612.10
Рычажные фиксаторы
с фланцем для поверхностного монтажа
Рычажные фиксаторы
GN 612.3-NI
Рычажные фиксаторы
Сталь / нержавеющая сталь, для сварки
Нержавеющая сталь
GN 612.3-ST
Рычажные фиксаторы
Сталь / нержавеющая сталь, для сварки
Сталь

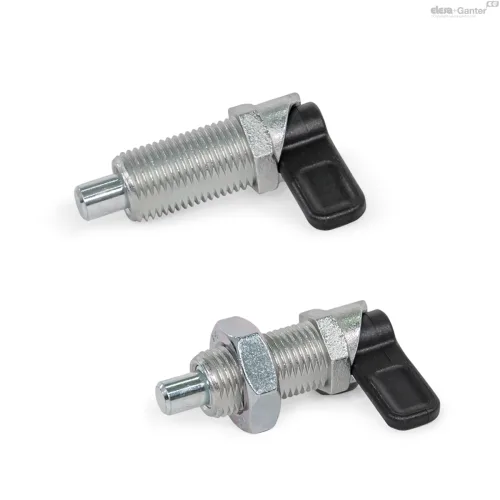

GN 612.8
