Рычажные фиксаторы

с фланцем для поверхностного монтажа

Рычажные фиксаторы

Таблица (PDF)

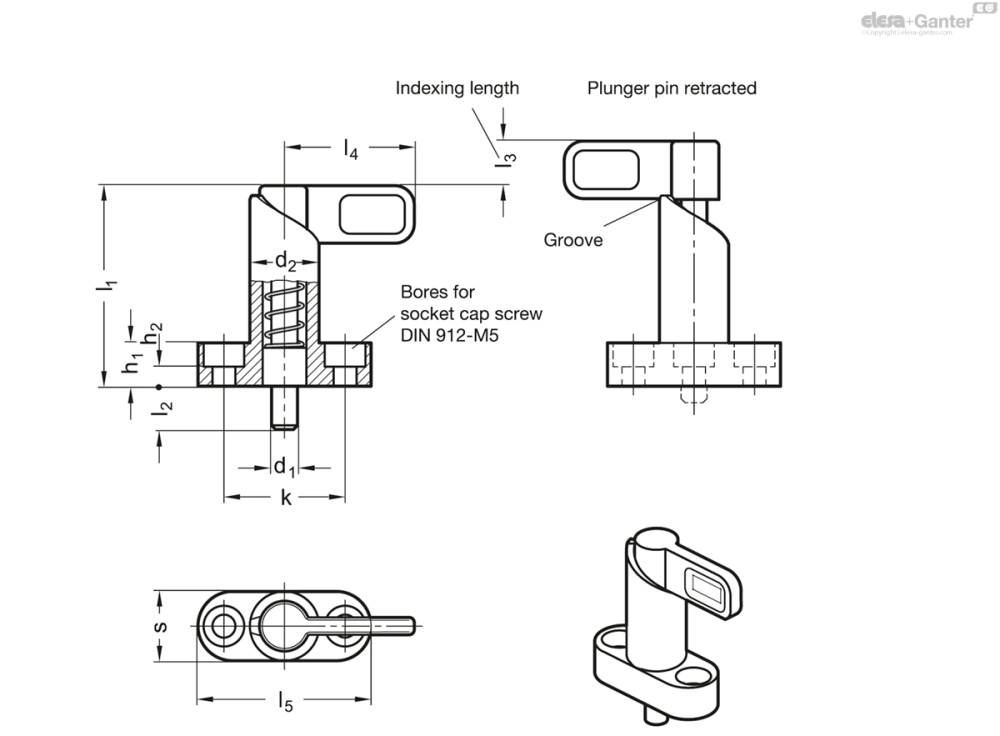

GN 612.10

Таблица моделей — Рычажные фиксаторы

Артикул	d_1Pin-0.05Bore+0.1/+0.05	l₂	d₂	h₁	h₂	k	l₁≈	l₃	l₄	l₅	s	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 612.10-6-10-16-SW	6	10	16	10	4.5	28	46	10	30	40	16	12	32	68
GN 612.10-6-16-16-SW	6	16	16	10	4.5	28	46	10	30	40	16	12	32	67
GN 612.10-8-10-16-SW	8	10	16	10	4.5	28	46	10	30	40	16	12	32	68
GN 612.10-8-16-16-SW	8	16	16	10	4.5	28	46	10	30	40	16	12	32	50
GN 612.10-8-12-20-SW	8	12	20	10	4.5	32	57	12	37	45	20	21	58	20
GN 612.10-8-18-20-SW	8	18	20	10	4.5	32	57	12	37	45	20	21	58	120
GN 612.10-10-10-16-SW	10	10	16	10	4.5	28	46	10	30	40	16	12	32	70
GN 612.10-10-16-16-SW	10	16	16	10	4.5	28	46	10	30	40	16	12	32	74
GN 612.10-10-12-20-SW	10	12	20	10	4.5	32	57	12	37	45	20	21	58	126
GN 612.10-10-18-20-SW	10	18	20	10	4.5	32	57	12	37	45	20	21	58	130
GN 612.10-12-12-20-SW	12	12	20	10	4.5	32	57	12	37	45	20	21	58	130
GN 612.10-12-18-20-SW	12	18	20	10	4.5	32	57	12	37	45	20	21	58	135

3D-модель Технические данные (PDF)

Характеристики

Направляющая

Цинк, литьё под давлением

с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Ось

Сталь

гальванически оцинкована с голубой пассивацией

Ручка

Пластик (полиамид PA)

чёрный цвет, матовая отделка

чёрный цвет, матовая отделка

Информация

Рычажные фиксаторы GN 612.10 разработаны для применения в устройствах, где плунжер не должен выступать постоянно. При повороте замка на 180° плунжер втягивается. Паз обеспечивает безопасную фиксацию.
