Серия GN 509.5
GN 509.5-S-A
Шариковые элементы передачи
Корпус, сталь / нержавеющая сталь, с резьбовым стержнем
Корпус из стали, цилиндрический
Исполнения серии GN 509.5
GN 509.5-N-A
Шариковые элементы передачи
Корпус, сталь / нержавеющая сталь, с резьбовым стержнем
GN 509.5-N-B
Шариковые элементы передачи
Корпус, сталь / нержавеющая сталь, с резьбовым стержнем
GN 509.5-S-A
Шариковые элементы передачи
Корпус, сталь / нержавеющая сталь, с резьбовым стержнем
GN 509.5-S-B
Шариковые элементы передачи
Корпус, сталь / нержавеющая сталь, с резьбовым стержнем
Изображения

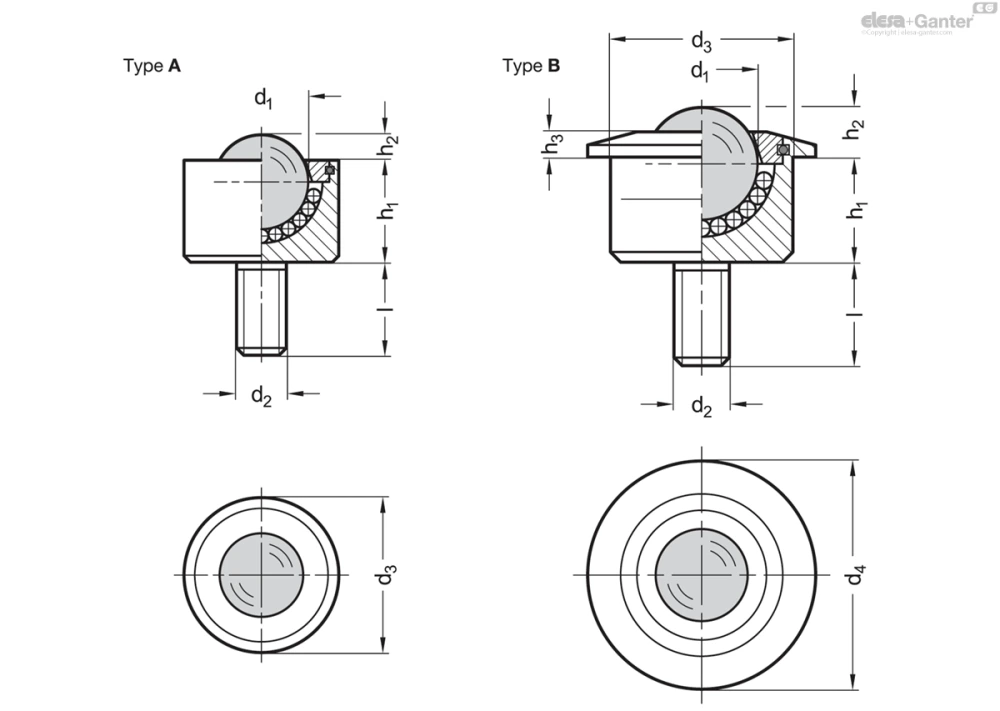

Схемы
GN 509.5-S-A
Таблица моделей — Шариковые элементы передачи
| Артикул |
|
|
Длина l |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 509.5-8-SBL-A-M6-15 | 8 | M 6 | 15 | 7.9 | 18 | 10 | 2 | 120 | 25 | |
| GN 509.5-8-SNI-A-M6-15 | 8 | M 6 | 15 | 7.9 | 18 | 10 | 2 | 100 | 25 | |
| GN 509.5-8-SKU-A-M6-15 | 8 | M 6 | 15 | 7.9 | 18 | 10 | 2 | 30 | 15 | |
| GN 509.5-12-SBL-A-M8-15 | 12 | M 8 | 15 | 12.7 | 22 | 13.7 | 3.8 | 250 | 45 | |
| GN 509.5-12-SNI-A-M8-15 | 12 | M 8 | 15 | 12.7 | 22 | 13.7 | 3.8 | 250 | 45 | |
| GN 509.5-12-SKU-A-M8-15 | 12 | M 8 | 15 | 12.7 | 22 | 13.7 | 3.8 | 50 | 20 | |
| GN 509.5-15-SBL-A-M8-15 | 15 | M 8 | 15 | 15.8 | 24 | 16 | 5 | 600 | 60 | |
| GN 509.5-15-SNI-A-M8-15 | 15 | M 8 | 15 | 15.8 | 24 | 16 | 5 | 600 | 60 | |
| GN 509.5-15-SKU-A-M8-15 | 15 | M 8 | 15 | 15.8 | 24 | 16 | 5 | 130 | 35 |
Характеристики
Типы
- Тип A: цилиндрические
- Тип B: с кольцевым выступом
Корпус
- Сталь, обточка S
- Оцинкованный, синий пассивированный
- Нержавеющая сталь AISI 420C, обточка N
Несущий шарик
- Для корпуса из стали
- Сталь, гладкая поверхность BL
- Нержавеющая сталь AISI 420C NI
- Пластик, полиацеталь (POM) KU
- Для корпуса из нержавеющей стали
- Нержавеющая сталь AISI 420C NI
Шарики подшипника
- Сталь, гладкая поверхность для несущего шарика BL / KU
- Нержавеющая сталь AISI 420C для несущего шарика NI
Информация
Шаровые передаточные блоки GN 509.5 используются в машино- и приборостроении, например, для перемещения тяжёлых грузов в любом направлении без особых усилий. Роликовый подшипник шарика обеспечивает надёжное функционирование и длительных срок службы.
Шаровые передаточные блоки имеют резьбовой стержень в нижней части для крепления. Нагрузка передаётся через основание корпуса для типа A и через кольцевой выступ корпуса для типа B.
Техническая информация
