Шариковые элементы передачи

Шариковые элементы передачи GN 509 используются на конвейерных дорожках. Они способствуют линейному или вращательному движению тяжёлых грузов на конвейерной дорожке.

• Пружинные кольца GN 509.3 (держатели шариковых транспортировочных элементов)

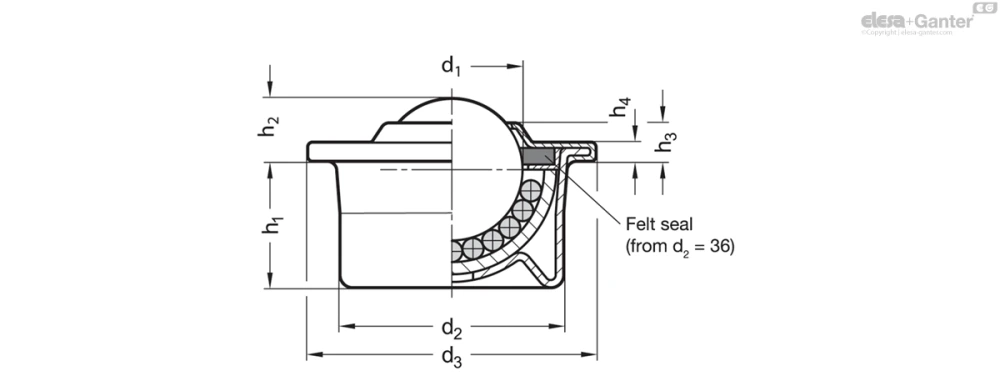

Все шаровые конвейеры состоят из ряда шариков, каждый из которых находится в пазу, опирающемся на нескольких меньших опорных шариков, что позволяет большему шарику вращаться в любом направлении.

Расстановка и выбор размера шарика

Error: Error%20%231085

a₂ = макс. расстояние между роликовыми шариками F₂ = Нагрузка на один роликовый шарик

a₂ = a₁/2,5 F₂ = F₁/3

Скорость и трение

Допустимая скорость перемещения составляет 2 м/с. В зависимости от перемещаемого веса при использовании вращающихся шариков большего размера и скорости более 1 м/с в системе может наблюдаться повышение температуры.

Значения трения шариков на скорости 1 м/с будут находиться в диапазоне от 0,005 мкм. Это значение, однако, зависит от вида применения и может меняться в широких пределах.

Если сравнить транспортировочные шарики в корпусе из листового металла (GN 509) и шарики в корпусе из высокопрочной стали GN 509.1 , последние обладают большей прочностью. Следовательно, необходимо учитывать также статические характеристики шариков в корпусе из стали.

Рекомендуется смазка для предотвращения коррозии. Общих рекомендаций, применимых для обычных роликовых подшипников, будет достаточно. В большинстве видов применения этап смазки может быть опущен.

Устойчивость к температуре

Шарики с 36 размера и более оснащены фетровым уплотнением для защиты от попадания грязи и пыли. Последние допускают максимальную рабочую температуру не выше 100 °С.

Шарики без фетрового уплотнения также могут использоваться при более высоких рабочих температурах. Это, однако, привёдет к снижению мощности конвейера.

125 °C / 10 %

150 °C / 20 %

170 °C / 30 %

200 °C / 50 %

Макс. рабочая температура для шариковых элементов передачи с пластиковым шариком 60 °С.
