Серия GN 509.3
GN 509.3
Пружинные кольца
Держатели для шариковых элементов передачи GN 509 / GN 509.1
Пружинные кольца
Изображения
Схемы

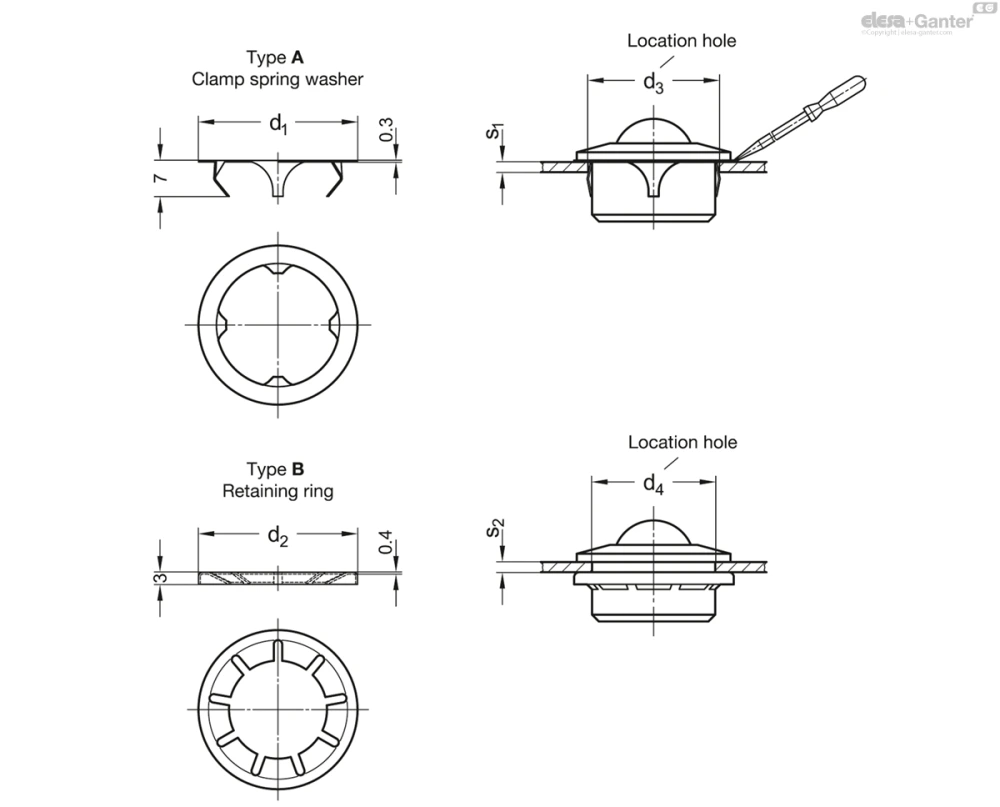

GN 509.3
Таблица моделей — Пружинные кольца
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 509.3-31-A | 31 | - | 25 -0.2 | - | 2 ... 3 | - | 15 | 1 | |
| GN 509.3-44-A | 44 | - | 37.3 -0.3 | - | 2 ... 4 | - | 22 | 2 | |
| GN 509.3-55-A | 55 | - | 46.7 -0.3 | - | 2 ... 4 | - | 30 | 2 | |
| GN 509.3-36-B | - | 36 | - | 22.2 | - | 0 ... ∞ | 12 | 3 | |
| GN 509.3-38-B | - | 38 | - | 24.2 | - | 0 ... ∞ | 15 | 3 |
Характеристики
Типы
- Тип A: Зажимная пружинная шайба
- Тип B: Упорные кольца
Тип A
Пружинная сталь
Нержавеющая сталь
Тип B
Пружинная сталь
оцинкованный
Информация
Пружинные кольца GN 509.3 являются частью шариковых элементов передачи, используемых на конвейерных дорожках. Эти держатели пружины облегчают вставку и снятие шариков с верхней стороны.
Стопорные кольца GN 509.3, тип B устанавливаются с задней стороны. Шаровые передаточные устройства установлены таким образом, что их демонтаж невозможен. Ограничения по толщине листового металла отсутствуют.
