Серия GN 509.6
GN 509.6
Шариковые элементы передачи
Корпус из стали, с внутренней резьбой
Шариковые элементы передачи
Изображения

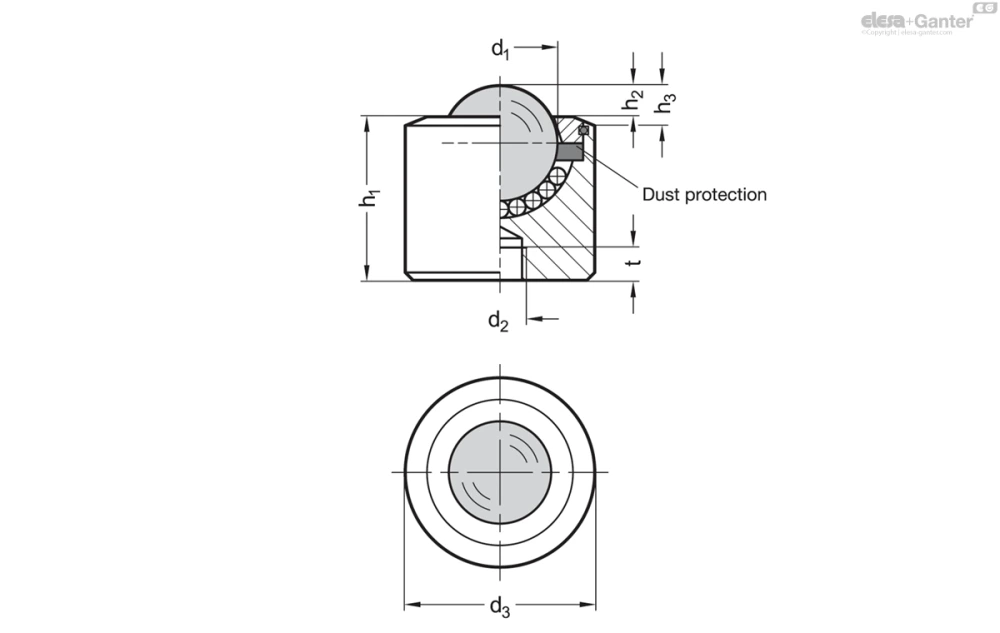

Схемы
GN 509.6
Таблица моделей — Шариковые элементы передачи
| Артикул |
|
d2 |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 509.6-15-SBL-M8 | 15 | M 8 | 15.8 | 24 | 23.2 | 4.8 | 5.5 | 7 | 600 | 50 | |
| GN 509.6-15-SNI-M8 | 15 | M 8 | 15.8 | 24 | 23.2 | 4.8 | 5.5 | 7 | 600 | 50 | |
| GN 509.6-15-SKU-M8 | 15 | M 8 | 15.8 | 24 | 23.2 | 4.8 | 5.5 | 7 | 130 | 35 | |
| GN 509.6-22-SBL-M8 | 22 | M 8 | 22.2 | 36 | 36 | 4.5 | 5.8 | 9 | 1800 | 170 | |
| GN 509.6-22-SNI-M8 | 22 | M 8 | 22.2 | 36 | 36 | 4.5 | 5.8 | 9 | 1800 | 170 | |
| GN 509.6-22-SKU-M8 | 22 | M 8 | 22.2 | 36 | 36 | 4.5 | 5.8 | 9 | 200 | 140 | |
| GN 509.6-30-SBL-M8 | 30 | M 8 | 30.1 | 45 | 40.8 | 6 | 8 | 9 | 3500 | 460 | |
| GN 509.6-30-SNI-M8 | 30 | M 8 | 30.1 | 45 | 40.8 | 6 | 8 | 9 | 3500 | 460 | |
| GN 509.6-30-SKU-M8 | 30 | M 8 | 30.1 | 45 | 40.8 | 6 | 8 | 9 | 250 | 360 |
Характеристики
Корпус
Сталь, обточка S
Оцинкованный, синий пассивированный
Несущий шарик
- Сталь, гладкая поверхность BL
- Нержавеющая сталь AISI 420C NI
- Пластик, полиацеталь (POM) KU
Шарики подшипника
- Сталь, гладкая поверхность для несущего шарика BL / KU
- Нержавеющая сталь AISI 420C для несущего шарика NI
Пылезащита для размера 22 / 30
Войлок
Информация
Шаровые передаточные блоки GN 509.6 используются в машино- и приборостроении, например, для перемещения тяжёлых грузов в любом направлении без особых усилий. Роликовый подшипник шарика обеспечивает надёжное функционирование и длительных срок службы.
Шаровые передаточные блоки имеют внутреннюю резьбу в нижней части для крепления. Нагрузка передаётся через основание корпуса.
