Серия GN 509.11
GN 509.11-NI
Шариковые элементы передачи
Сталь нержавеющая, с наружной резьбой, с подшипником скольжения
Нержавеющая сталь
Исполнения серии GN 509.11
Изображения

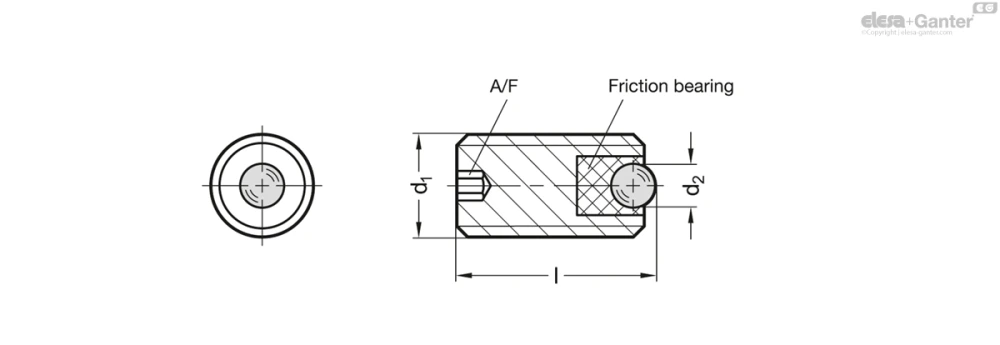

Схемы
GN 509.11-NI
Таблица моделей — Шариковые элементы передачи
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 509.11-2-M6-8-NI | 2 | M 6 | 8 | 2.5 | 1.5 | 172 | 0.11 | 1 | |
| GN 509.11-2-M6-16-NI | 2 | M 6 | 16 | 2.5 | 1.5 | 172 | 0.11 | 2 | |
| GN 509.11-3-M8-10-NI | 3 | M 8 | 10 | 3.5 | 1.5 | 336 | 0.28 | 2 | |
| GN 509.11-3-M8-20-NI | 3 | M 8 | 20 | 3.5 | 1.5 | 336 | 0.28 | 6 | |
| GN 509.11-4-M10-12-NI | 4 | M 10 | 12 | 4.5 | 2 | 556 | 0.58 | 4 | |
| GN 509.11-4-M10-25-NI | 4 | M 10 | 25 | 4.5 | 2 | 556 | 0.58 | 11 | |
| GN 509.11-6-M12-16-NI | 6 | M 12 | 16 | 6.5 | 2.5 | 1161 | 1.44 | 8 | |
| GN 509.11-6-M12-35-NI | 6 | M 12 | 35 | 6.5 | 2.5 | 1161 | 1.44 | 22 | |
| GN 509.11-8-M16-20-NI | 8 | M 16 | 20 | 8.5 | 3 | 1986 | 3.21 | 20 | |
| GN 509.11-8-M16-50-NI | 8 | M 16 | 50 | 8.5 | 3 | 1986 | 3.21 | 59 |
Характеристики
Корпус
- Сталь, чернение ST
- Нержавеющая сталь AISI 303 NI
Шарик
- Закалённая сталь AISI 52100 для ST
- Закалённая нержавеющая сталь AISI 420C для NI
Подшипник скольжения
Пластик
Диапазон температур: от -50 °C до +90 °C
Информация
Шариковые элементы передачи GN 509.11 используются для создания механизмов и устройств. Подшипник скольжения шарика обеспечивает смещение с низким коэффициентом трения и вращение обрабатываемых деталей в любом направлении.
Положение шариковых элементов передачи может регулироваться в осевом направлении при помощи наружной резьбы.
Техническая информация
Вопрос о продукции
Спросите о серии GN 509.11-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
