Серия GN 509.10
GN 509.10
Шариковые элементы передачи
Нержавеющая сталь, кольцевой выступ, подшипник скольжения
Шариковые элементы передачи
Изображения

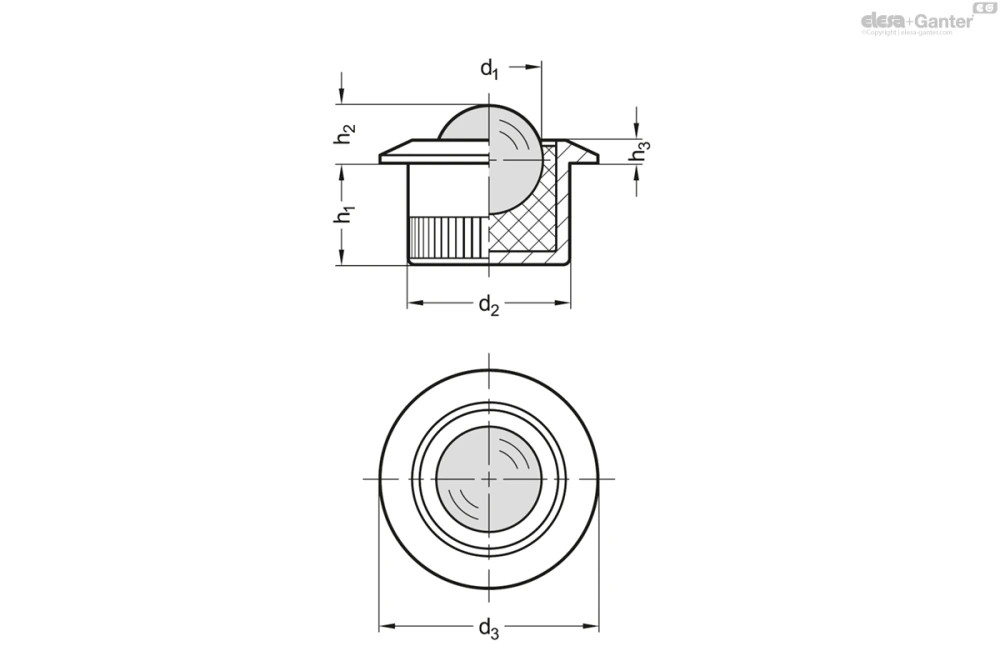

Схемы
GN 509.10
Таблица моделей — Шариковые элементы передачи
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 509.10-6-NI | 6 | 6.5 | 10 | 13 | 8 | 3.2 | 1.2 | 1161 | 4 | |
| GN 509.10-8-NI | 8 | 8.5 | 12.6 | 17 | 7.9 | 4.5 | 1.8 | 1986 | 8 |
Характеристики
Корпус
Нержавеющая сталь AISI 303 NI
Шарик
Нержавеющая сталь AISI 420C, закалённая
Подшипник скольжения
Пластик
Диапазон температур: от -50 °C до +90 °C
Информация
Шариковые элементы передачи GN 509.10 используются для создания механизмов и устройств. Подшипник скольжения шарика обеспечивает смещение с низким коэффициентом трения и вращение обрабатываемых деталей в любом направлении.
Допуск H7 рекомендуется для установочного отверстия d2.
Техническая информация
Вопрос о продукции
Спросите о серии GN 509.10 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
