Серия GN 480.1

GN 480.1-NI

Стяжные болты / удерживающие трубки

Алюминий / нержавеющая сталь, для установочных зажимов

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 480.1

GN 480.1

GN 480.1

Стяжные болты / удерживающие трубки

Алюминий / нержавеющая сталь, для установочных зажимов
GN 480.1-NI

GN 480.1-NI

Стяжные болты / удерживающие трубки

Алюминий / нержавеющая сталь, для установочных зажимов

Изображения

GN 480.1-NI — Стяжные болты / удерживающие трубки

Схемы

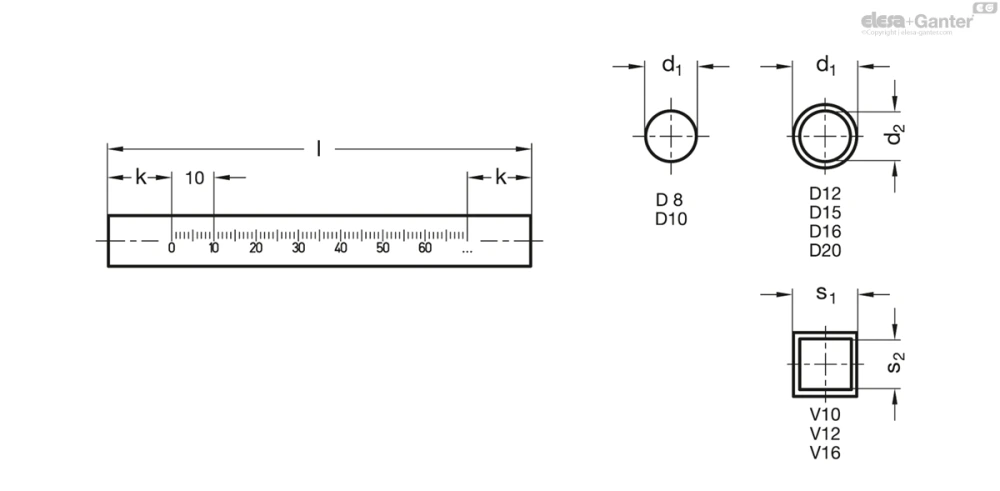

Схема GN 480.1-NI

GN 480.1-NI

Таблица моделей — Стяжные болты / удерживающие трубки

Артикул
Вес (г) В корзину
GN 480.1-D8-100-NI-OS D 8 100 - 15 39
GN 480.1-D8-150-NI-OS D 8 150 - 15 59
GN 480.1-D8-200-NI-OS D 8 200 - 15 78
GN 480.1-D8-250-NI-OS D 8 250 - 15 98
GN 480.1-D8-300-NI-OS D 8 300 - 15 118
GN 480.1-D8-350-NI-OS D 8 350 - 15 138
GN 480.1-D8-400-NI-OS D 8 400 - 15 158
GN 480.1-D10-100-NI-OS D 10 100 - 15 62
GN 480.1-D10-150-NI-OS D 10 150 - 15 92
GN 480.1-D10-200-NI-OS D 10 200 - 15 123
GN 480.1-D10-250-NI-OS D 10 250 - 15 154
GN 480.1-D10-300-NI-OS D 10 300 - 15 185
GN 480.1-D10-350-NI-OS D 10 350 - 15 217
GN 480.1-D10-400-NI-OS D 10 400 - 15 250
GN 480.1-D12-100-NI-OS D 12 100 9 15 37
GN 480.1-D12-150-NI-OS D 12 150 9 15 56
GN 480.1-D12-200-NI-OS D 12 200 9 15 74
GN 480.1-D12-250-NI-OS D 12 250 9 15 93
GN 480.1-D12-300-NI-OS D 12 300 9 15 112
GN 480.1-D12-350-NI-OS D 12 350 9 15 129
GN 480.1-D12-400-NI-OS D 12 400 9 15 148
GN 480.1-D15-100-NI-OS D 15 100 12 20 47
GN 480.1-D15-150-NI-OS D 15 150 12 20 69
GN 480.1-D15-200-NI-OS D 15 200 12 20 97
GN 480.1-D15-250-NI-OS D 15 250 12 20 114
GN 480.1-D15-300-NI-OS D 15 300 12 20 100
GN 480.1-D15-350-NI-OS D 15 350 12 20 156
GN 480.1-D15-400-NI-OS D 15 400 12 20 188
GN 480.1-D16-100-NI-OS D 16 100 13 20 50
GN 480.1-D16-150-NI-OS D 16 150 13 20 76
GN 480.1-D16-200-NI-OS D 16 200 13 20 100
GN 480.1-D16-250-NI-OS D 16 250 13 20 126
GN 480.1-D16-300-NI-OS D 16 300 13 20 151
GN 480.1-D16-350-NI-OS D 16 350 13 20 185
GN 480.1-D16-400-NI-OS D 16 400 13 20 209
GN 480.1-D20-100-NI-OS D 20 100 16 25 85
GN 480.1-D20-150-NI-OS D 20 150 16 25 130
GN 480.1-D20-200-NI-OS D 20 200 16 25 170
GN 480.1-D20-250-NI-OS D 20 250 16 25 213
GN 480.1-D20-300-NI-OS D 20 300 16 25 256
GN 480.1-D20-350-NI-OS D 20 350 16 25 288
GN 480.1-D20-400-NI-OS D 20 400 16 25 356
GN 480.1-D8-100-NI-LS D 8 100 - 15 39
GN 480.1-D8-150-NI-LS D 8 150 - 15 59
GN 480.1-D8-200-NI-LS D 8 200 - 15 78
GN 480.1-D8-250-NI-LS D 8 250 - 15 99
GN 480.1-D8-300-NI-LS D 8 300 - 15 118
GN 480.1-D8-350-NI-LS D 8 350 - 15 118
GN 480.1-D8-400-NI-LS D 8 400 - 15 158
GN 480.1-D10-100-NI-LS D 10 100 - 15 62
GN 480.1-D10-150-NI-LS D 10 150 - 15 95
GN 480.1-D10-200-NI-LS D 10 200 - 15 123
GN 480.1-D10-250-NI-LS D 10 250 - 15 154
GN 480.1-D10-300-NI-LS D 10 300 - 15 185
GN 480.1-D10-350-NI-LS D 10 350 - 15 217
GN 480.1-D10-400-NI-LS D 10 400 - 15 247
GN 480.1-D12-100-NI-LS D 12 100 9 15 37
GN 480.1-D12-150-NI-LS D 12 150 9 15 56
GN 480.1-D12-200-NI-LS D 12 200 9 15 74
GN 480.1-D12-250-NI-LS D 12 250 9 15 93
GN 480.1-D12-300-NI-LS D 12 300 9 15 112
GN 480.1-D12-350-NI-LS D 12 350 9 15 120
GN 480.1-D12-400-NI-LS D 12 400 9 15 148
GN 480.1-D15-100-NI-LS D 15 100 12 20 92
GN 480.1-D15-150-NI-LS D 15 150 12 20 74
GN 480.1-D15-200-NI-LS D 15 200 12 20 90
GN 480.1-D15-250-NI-LS D 15 250 12 20 90
GN 480.1-D15-300-NI-LS D 15 300 12 20 140
GN 480.1-D15-350-NI-LS D 15 350 12 20 156
GN 480.1-D15-400-NI-LS D 15 400 12 20 190
GN 480.1-D16-100-NI-LS D 16 100 13 20 50
GN 480.1-D16-150-NI-LS D 16 150 13 20 80
GN 480.1-D16-200-NI-LS D 16 200 13 20 100
GN 480.1-D16-250-NI-LS D 16 250 13 20 120
GN 480.1-D16-300-NI-LS D 16 300 13 20 160
GN 480.1-D16-350-NI-LS D 16 350 13 20 185
GN 480.1-D16-400-NI-LS D 16 400 13 20 210
GN 480.1-D20-100-NI-LS D 20 100 16 25 85
GN 480.1-D20-150-NI-LS D 20 150 16 25 127
GN 480.1-D20-200-NI-LS D 20 200 16 25 170
GN 480.1-D20-250-NI-LS D 20 250 16 25 213
GN 480.1-D20-300-NI-LS D 20 300 16 25 256
GN 480.1-D20-350-NI-LS D 20 350 16 25 150
GN 480.1-D20-400-NI-LS D 20 400 16 25 340
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип OS: без шкалы
  • Тип LS: со шкалой (миллиметровой)

Вариант исполнения из нержавеющей стали NI

Стяжные болты / трубки, круглые

Нержавеющая сталь AISI 304

отшлифованный

Вариант исполнения из алюминия AL

Удерживающие квадратные трубки

Алюминий

анодированный естественный цвет

Продольная шкала, выгравированная

с лазерной точностью

Информация

Внешние размеры удерживающих болтов / удерживающих трубок GN 480.1 подбираются для использования с установочными зажимами.

Удерживающие трубки также могут быть использованы в качестве кабельного ввода.

По запросу

  • Специальные шкалы

Техническая информация

Примеры сборки

MD473_AN-23042-0
