Серия GN 474
GN 474
Двусторонние установочные зажимы
Алюминий
Двусторонние установочные зажимы
Изображения

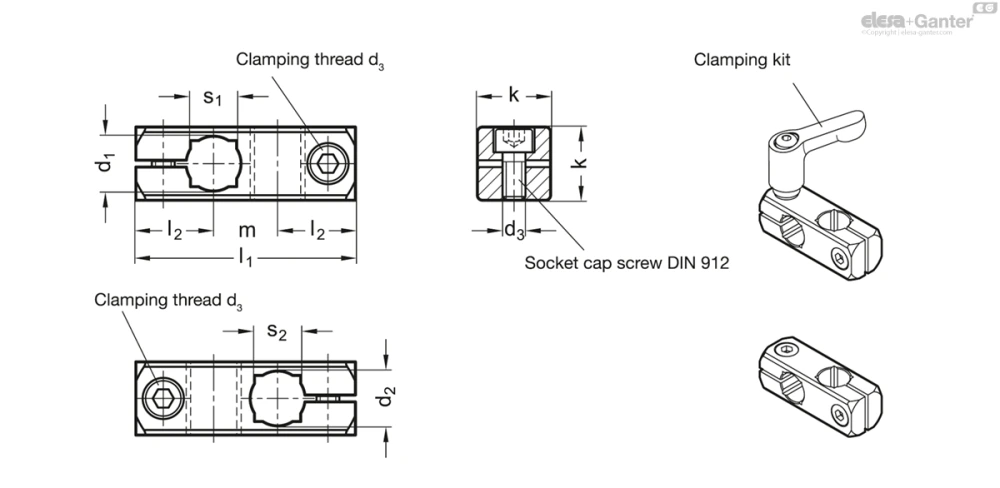

Схемы
GN 474
Таблица моделей — Двусторонние установочные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 474-B8-B8-ELS | B 8 | B 8 | 14 | M 4 | 37 | 13.5 | 10 | - | - | GN 511-M4-14 | 16 | |
| GN 474-B8-B8-MT | B 8 | B 8 | 14 | M 4 | 37 | 13.5 | 10 | - | - | GN 511-M4-14 | 16 | |
| GN 474-B10-B10-ELS | B 10 | B 10 | 16 | M 5 | 46 | 17 | 12 | 8 | 8 | GN 511-M5-16 | 25 | |
| GN 474-B10-B10-MT | B 10 | B 10 | 16 | M 5 | 46 | 17 | 12 | 8 | 8 | GN 511-M5-16 | 25 | |
| GN 474-B10-B8-ELS | B 10 | B 8 | 16 | M 5 | 46 | 17 | 12 | 8 | - | GN 511-M5-16 | 28 | |
| GN 474-B10-B8-MT | B 10 | B 8 | 16 | M 5 | 46 | 17 | 12 | 8 | - | GN 511-M5-16 | 28 | |
| GN 474-B12-B12-ELS | B 12 | B 12 | 16 | M 5 | 48 | 17 | 14 | 10 | 10 | GN 511-M5-16 | 25 | |
| GN 474-B12-B12-MT | B 12 | B 12 | 16 | M 5 | 48 | 17 | 14 | 10 | 10 | GN 511-M5-16 | 25 | |
| GN 474-B12-B8-ELS | B 12 | B 8 | 16 | M 5 | 48 | 17 | 14 | 10 | - | GN 511-M5-16 | 27 | |
| GN 474-B12-B8-MT | B 12 | B 8 | 16 | M 5 | 48 | 17 | 14 | 10 | - | GN 511-M5-16 | 27 | |
| GN 474-B15-B10-ELS | B 15 | B 10 | 20 | M 6 | 58 | 20.5 | 17 | 12 | 8 | GN 511-M6-20 | 51 | |
| GN 474-B15-B10-MT | B 15 | B 10 | 20 | M 6 | 58 | 20.5 | 17 | 12 | 8 | GN 511-M6-20 | 51 | |
| GN 474-B15-B12-ELS | B 15 | B 12 | 20 | M 6 | 58 | 20.5 | 17 | 12 | 10 | GN 511-M6-20 | 50 | |
| GN 474-B15-B12-MT | B 15 | B 12 | 20 | M 6 | 58 | 20.5 | 17 | 12 | 10 | GN 511-M6-20 | 50 | |
| GN 474-B15-B15-ELS | B 15 | B 15 | 20 | M 6 | 58 | 20.5 | 17 | 12 | 12 | GN 511-M6-20 | 44 | |
| GN 474-B15-B15-MT | B 15 | B 15 | 20 | M 6 | 58 | 20.5 | 17 | 12 | 12 | GN 511-M6-20 | 44 | |
| GN 474-B16-B12-ELS | B 16 | B 12 | 20 | M 6 | 59 | 20.5 | 18 | - | 10 | GN 511-M6-20 | 49 | |
| GN 474-B16-B12-MT | B 16 | B 12 | 20 | M 6 | 59 | 20.5 | 18 | - | 10 | GN 511-M6-20 | 49 | |
| GN 474-B16-B16-ELS | B 16 | B 16 | 20 | M 6 | 59 | 20.5 | 18 | - | - | GN 511-M6-20 | 44 | |
| GN 474-B16-B16-MT | B 16 | B 16 | 20 | M 6 | 59 | 20.5 | 18 | - | - | GN 511-M6-20 | 44 | |
| GN 474-B20-B15-ELS | B 20 | B 15 | 25 | M 6 | 65 | 21.5 | 22 | 16 | 12 | GN 511-M6-25 | 80 | |
| GN 474-B20-B15-MT | B 20 | B 15 | 25 | M 6 | 65 | 21.5 | 22 | 16 | 12 | GN 511-M6-25 | 80 | |
| GN 474-B20-B16-ELS | B 20 | B 16 | 25 | M 6 | 65 | 21.5 | 22 | 16 | - | GN 511-M6-25 | 77 | |
| GN 474-B20-B16-MT | B 20 | B 16 | 25 | M 6 | 65 | 21.5 | 22 | 16 | - | GN 511-M6-25 | 77 | |
| GN 474-B20-B20-ELS | B 20 | B 20 | 25 | M 6 | 65 | 21.5 | 22 | 16 | 16 | GN 511-M6-25 | 67 | |
| GN 474-B20-B20-MT | B 20 | B 20 | 25 | M 6 | 65 | 21.5 | 22 | 16 | 16 | GN 511-M6-25 | 67 |
Характеристики
Алюминий
- матовый, скользящий, отшлифованный MT
- анодированный, чёрный цвет ELS
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Информация
Это стандартный зажимной винт с торцевой головкой с шестигранным углублением DIN 912. Он может быть заменён переставной зажимной втулкой GN 511 ( см. таблицу с размерами).
Техническая информация
Аксессуары
- Зажимные втулки GN 511
Примеры сборки
Вопрос о продукции
Спросите о серии GN 474 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
