Серия GN 474.2
GN 474.2-P
Рельсовые установочные зажимы
Алюминиевые, разъёмные, с перекрёстным / параллельным отверстием
С параллельным отверстием
Исполнения серии GN 474.2
Изображения
Схемы

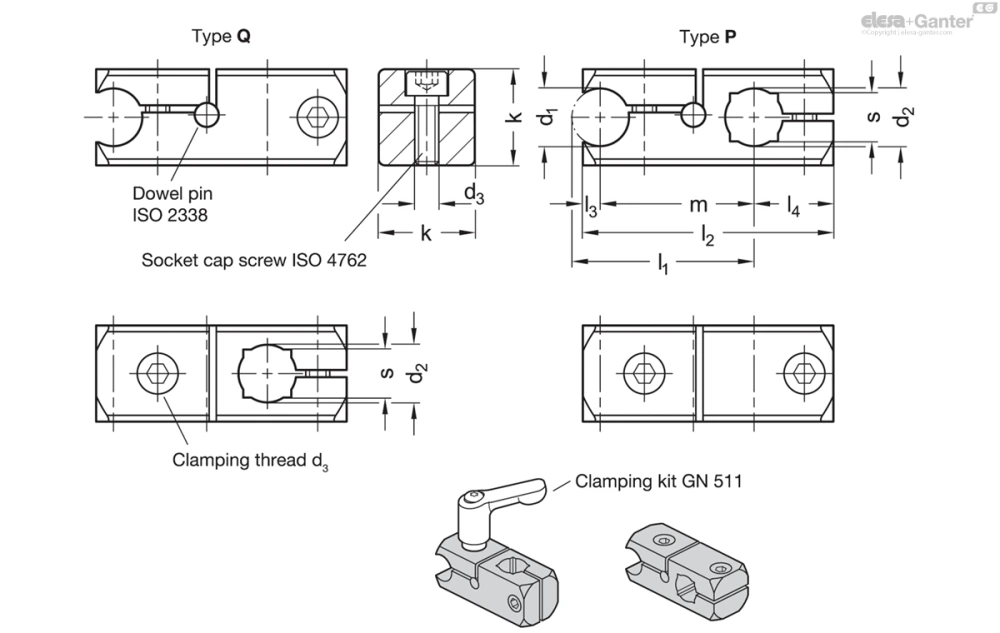

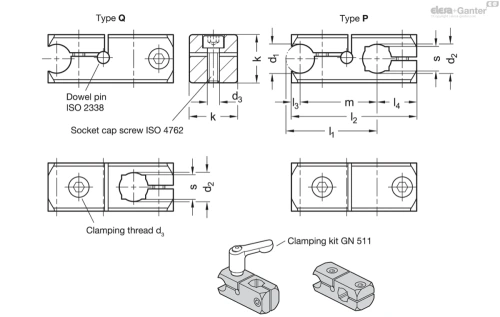

GN 474.2-P
Таблица моделей — Рельсовые установочные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 474.2-B8-B8-P-MT | B 8 | B 8 | M 4 | 16 | 17 | 41.5 | 2.5 | 13 | 26 | - | GN 511-M4-16 | 27 | |
| GN 474.2-B8-B8-P-ELS | B 8 | B 8 | M 4 | 16 | 17 | 41.5 | 2.5 | 13 | 26 | - | GN 511-M4-16 | 27 | |
| GN 474.2-B10-B10-P-MT | B 10 | B 10 | M 5 | 20 | 19.5 | 48.6 | 3.1 | 15.5 | 30 | 8 | GN 511-M5-20 | 49 | |
| GN 474.2-B10-B10-P-ELS | B 10 | B 10 | M 5 | 20 | 19.5 | 48.6 | 3.1 | 15.5 | 30 | 8 | GN 511-M5-20 | 49 | |
| GN 474.2-B12-B12-P-MT | B 12 | B 12 | M 5 | 20 | 21.5 | 52.1 | 3.6 | 16.5 | 32 | 10 | GN 511-M5-20 | 49 | |
| GN 474.2-B12-B12-P-ELS | B 12 | B 12 | M 5 | 20 | 21.5 | 52.1 | 3.6 | 16.5 | 32 | 10 | GN 511-M5-20 | 49 | |
| GN 474.2-B15-B15-P-MT | B 15 | B 15 | M 6 | 25 | 27.5 | 64.4 | 4.4 | 20 | 40 | 12 | GN 511-M6-25 | 94 | |
| GN 474.2-B15-B15-P-ELS | B 15 | B 15 | M 6 | 25 | 27.5 | 64.4 | 4.4 | 20 | 40 | 12 | GN 511-M6-25 | 94 | |
| GN 474.2-B16-B16-P-MT | B 16 | B 16 | M 6 | 25 | 30 | 66.8 | 4.8 | 20 | 42 | - | GN 511-M6-25 | 95 | |
| GN 474.2-B16-B16-P-ELS | B 16 | B 16 | M 6 | 25 | 30 | 66.8 | 4.8 | 20 | 42 | - | GN 511-M6-25 | 95 | |
| GN 474.2-B20-B20-P-MT | B 20 | B 20 | M 6 | 30 | 36 | 76 | 6 | 22 | 48 | 16 | GN 511-M6-30 | 145 | |
| GN 474.2-B20-B20-P-ELS | B 20 | B 20 | M 6 | 30 | 36 | 76 | 6 | 22 | 48 | 16 | GN 511-M6-30 | 145 |
Характеристики
Типы
- Тип Q: с перекрёстным отверстием
- Тип P: с параллельным отверстием
Установочный зажим
Алюминий
- Ровная матовая отделка MT
- Анодированный, чёрный цвет ELS
Винты с головкой под торцевой ключ ISO 4762
Нержавеющая сталь
Установочный штифт ISO 2338
Нержавеющая сталь
Информация
Рельсовые установочные зажимы GN 474.2 соединяют трубки и стержни параллельно или под прямым углом. Они применяются для, например, боковых направляющих, где установочные зажимы не должны выступать вбок.
Кроме того, разъёмная точка зажима позволяет постепенную установку установочного зажима в существующую конструкцию и упрощает монтаж, когда осевая установка невозможна, например, виду изгибов.
Размеры с площадью s также позволяют зажим квадратных стержней / трубок.
Это стандартный зажимной винт с торцевой головкой с шестигранным углублением ISO 4762. Он может быть заменён зажимным комплектом GN 511 (код изделия см. в таблице с размерами).
Аксессуары
Техническая информация
Вопрос о продукции
Спросите о серии GN 474.2-P — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
