Серия GN 474.3

GN 474.3-S

Параллельные крепёжные скобы с регулируемым шпинделем

Алюминий

С четырьмя винтами с головкой под торцевой ключ

Таблица (PDF)

Исполнения серии GN 474.3

GN 474.3-K

Параллельные крепёжные скобы с регулируемым шпинделем

Алюминий

GN 474.3-S

Параллельные крепёжные скобы с регулируемым шпинделем

Алюминий

GN 474.3-S

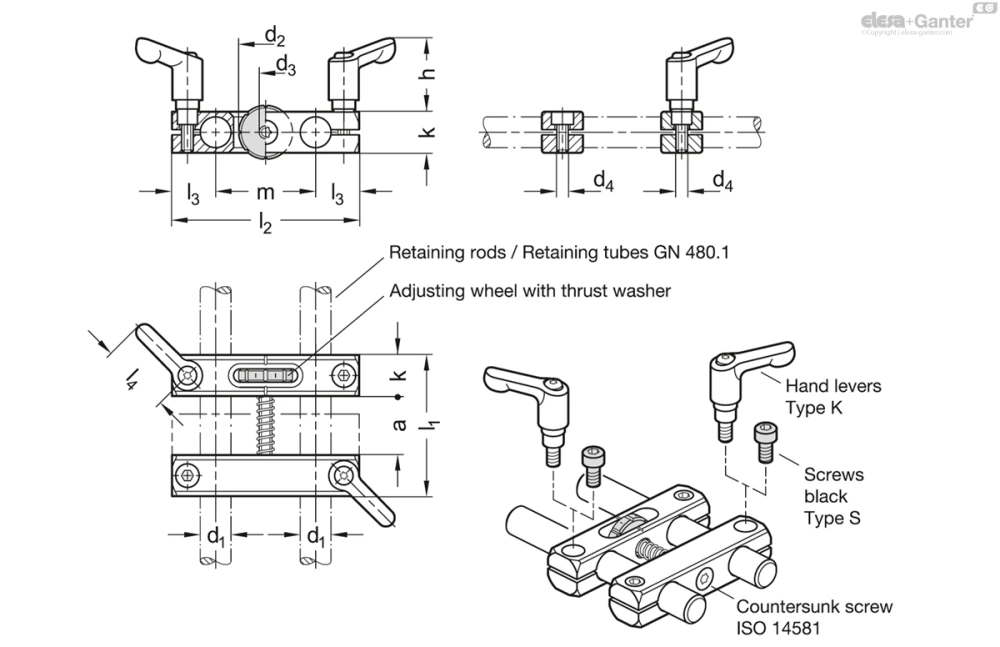

Таблица моделей — Параллельные крепёжные скобы с регулируемым шпинделем

Артикул	d_1Bore for shaft tolerance h11	a Ход макс.	d₂	d₃	d₄	k	l_1max.	l₂	l₃	m	Вес (г)
GN 474.3-B8-S-MT	B 8	12	19	M 4	M 4	14	40	59	13.5	32	92
GN 474.3-B8-S-ELS	B 8	12	19	M 4	M 4	14	40	59	13.5	32	92
GN 474.3-B12-S-MT	B 12	18	21	M 5	M 5	16	50	73	17	39	154
GN 474.3-B12-S-ELS	B 12	18	21	M 5	M 5	16	50	73	17	39	154
GN 474.3-B16-S-MT	B 16	24	26	M 6	M 6	20	64	91	20.5	50	256
GN 474.3-B16-S-ELS	B 16	24	26	M 6	M 6	20	64	91	20.5	50	256

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип K: С двумя рычажными ручками и двумя винтами под торцевой ключ

Тип S: с четырьмя винтами с головкой под торцевой ключ

Крепёжная скоба

Алюминий

матовая отделка, шлифование MT

анодированный, чёрный цвет ELS

Регулируемые ручки рычажного типа (тип K)

Цинк, литьё под давлением

С пластиковым покрытием

серебряный цвет, RAL 9006, текстурированная отделка

Резьбовая втулка и фиксирующий винт

Нержавеющая сталь AISI 303

Регулировочное колесо

Нержавеющая сталь AISI 303

Опорная шайба

Пластик

Винты с головкой под торцевой ключ ISO 4762

Нержавеющая сталь AISI 304

2 шт., химически чернёная поверхность (тип S)

2 шт., гладкая поверхность (тип K / тип S)

Винт с потайной головкой ISO 14581

Нержавеющая сталь AISI 304

пружина

Стальная пружина AISI 301

Информация

Параллельные крепёжные скобы с регулируемым шпинделем GN 474.3 используются для регулирования настроек измерения или проверки.

Для грубого регулирования в миллиметрах две смежные точки зажима разжимаются, чтобы можно было быстро сместить болт. При использовании стяжных болтов / удерживающих трубок GN 480.1 в типах LS с продольной шкалой на шкале предоставляется ориентация в процессе предварительной установки.

Для точного регулирования разжимаются две точки зажима, расположенные противоположно по диагонали. Относительное положение стяжных болтов / удерживающих трубок может быть затем установлено при помощи регулировочного колеса. Регулировочное расстояние может считываться с шагом 0,1 мм, исходя из рифлёной градуировки. Благодаря встроенной пружине регулирование не имеет люфта.

Техническая информация

Характеристики нержавеющей стали

Варианты сборки

В состоянии на момент поставки

Точки зажима в перевёрнутом положении	Подвижная крепёжная скоба, угловая, и точки зажима в перевёрнутом положении	Неподвижная крепёжная скоба, угловая, и точки зажима в перевёрнутом положении
