Серия GN 474.1
GN 474.1
Параллельные установочные зажимы
Алюминий
Параллельные установочные зажимы
Изображения

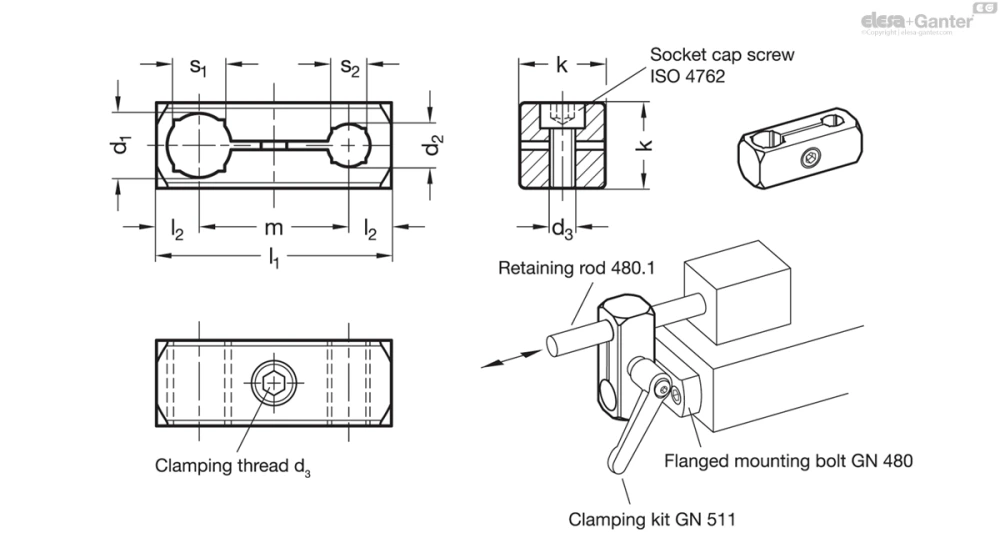

Схемы
GN 474.1
Таблица моделей — Параллельные установочные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 474.1-B8-B8-ELS | B 8 | M 4 | B 8 | M 4 | 14 | - | - | 38 | 7 | 24 | - | - | GN 511-M4-14 | 16 | |
| GN 474.1-B8-B8-MT | B 8 | M 4 | B 8 | M 4 | 14 | - | - | 38 | 7 | 24 | - | - | GN 511-M4-14 | 16 | |
| GN 474.1-B10-B8-ELS | B 10 | M 5 | B 8 | M 5 | 16 | 8 | - | 44 | 8 | 28 | 8 | - | GN 511-M5-16 | 25 | |
| GN 474.1-B10-B8-MT | B 10 | M 5 | B 8 | M 5 | 16 | 8 | - | 44 | 8 | 28 | 8 | - | GN 511-M5-16 | 25 | |
| GN 474.1-B10-B10-ELS | B 10 | M 5 | B 10 | M 5 | 16 | 8 | 8 | 44 | 8 | 28 | 8 | 8 | GN 511-M5-16 | 24 | |
| GN 474.1-B10-B10-MT | B 10 | M 5 | B 10 | M 5 | 16 | 8 | 8 | 44 | 8 | 28 | 8 | 8 | GN 511-M5-16 | 24 | |
| GN 474.1-B12-B8-ELS | B 12 | M 5 | B 8 | M 5 | 16 | 10 | - | 45 | 8 | 29 | 10 | - | GN 511-M5-16 | 23 | |
| GN 474.1-B12-B8-MT | B 12 | M 5 | B 8 | M 5 | 16 | 10 | - | 45 | 8 | 29 | 10 | - | GN 511-M5-16 | 23 | |
| GN 474.1-B12-B10-ELS | B 12 | M 5 | B 10 | M 5 | 16 | 10 | 8 | 45 | 8 | 29 | 10 | 10 | GN 511-M5-16 | 22 | |
| GN 474.1-B12-B10-MT | B 12 | M 5 | B 10 | M 5 | 16 | 10 | 8 | 45 | 8 | 29 | 10 | 10 | GN 511-M5-16 | 22 | |
| GN 474.1-B12-B12-ELS | B 12 | M 5 | B 12 | M 5 | 16 | 10 | 10 | 45 | 8 | 29 | 10 | 10 | GN 511-M5-16 | 21 | |
| GN 474.1-B12-B12-MT | B 12 | M 5 | B 12 | M 5 | 16 | 10 | 10 | 45 | 8 | 29 | 10 | 10 | GN 511-M5-16 | 21 | |
| GN 474.1-B15-B10-ELS | B 15 | M 6 | B 10 | M 6 | 20 | 12 | 8 | 55 | 10 | 35 | 12 | 8 | GN 511-M6-20 | 45 | |
| GN 474.1-B15-B10-MT | B 15 | M 6 | B 10 | M 6 | 20 | 12 | 8 | 55 | 10 | 35 | 12 | 8 | GN 511-M6-20 | 45 | |
| GN 474.1-B15-B12-ELS | B 15 | M 6 | B 12 | M 6 | 20 | 12 | 10 | 55 | 10 | 35 | 12 | 10 | GN 511-M6-20 | 43 | |
| GN 474.1-B15-B12-MT | B 15 | M 6 | B 12 | M 6 | 20 | 12 | 10 | 55 | 10 | 35 | 12 | 10 | GN 511-M6-20 | 43 | |
| GN 474.1-B15-B15-ELS | B 15 | M 6 | B 15 | M 6 | 20 | 12 | 12 | 55 | 10 | 35 | 12 | 12 | GN 511-M6-20 | 40 | |
| GN 474.1-B15-B15-MT | B 15 | M 6 | B 15 | M 6 | 20 | 12 | 12 | 55 | 10 | 35 | 12 | 12 | GN 511-M6-20 | 40 | |
| GN 474.1-B16-B10-ELS | B 16 | M 6 | B 10 | M 6 | 20 | - | 8 | 55 | 10 | 35 | - | 8 | GN 511-M6-20 | 44 | |
| GN 474.1-B16-B10-MT | B 16 | M 6 | B 10 | M 6 | 20 | - | 8 | 55 | 10 | 35 | - | 8 | GN 511-M6-20 | 44 | |
| GN 474.1-B16-B12-ELS | B 16 | M 6 | B 12 | M 6 | 20 | - | 10 | 55 | 10 | 35 | - | 10 | GN 511-M6-20 | 42 | |
| GN 474.1-B16-B12-MT | B 16 | M 6 | B 12 | M 6 | 20 | - | 10 | 55 | 10 | 35 | - | 10 | GN 511-M6-20 | 42 | |
| GN 474.1-B16-B15-ELS | B 16 | M 6 | B 15 | M 6 | 20 | - | 12 | 55 | 10 | 35 | - | 12 | GN 511-M6-20 | 39 | |
| GN 474.1-B16-B15-MT | B 16 | M 6 | B 15 | M 6 | 20 | - | 12 | 55 | 10 | 35 | - | 12 | GN 511-M6-20 | 39 | |
| GN 474.1-B16-B16-ELS | B 16 | M 6 | B 16 | M 6 | 20 | - | - | 55 | 10 | 35 | - | - | GN 511-M6-20 | 38 | |
| GN 474.1-B16-B16-MT | B 16 | M 6 | B 16 | M 6 | 20 | - | - | 55 | 10 | 35 | - | - | GN 511-M6-20 | 38 | |
| GN 474.1-B20-B12-ELS | B 20 | M 6 | B 12 | M 6 | 25 | 16 | 10 | 66 | 12.5 | 41 | 16 | 12 | GN 511-M6-25 | 79 | |
| GN 474.1-B20-B12-MT | B 20 | M 6 | B 12 | M 6 | 25 | 16 | 10 | 66 | 12.5 | 41 | 16 | 12 | GN 511-M6-25 | 79 | |
| GN 474.1-B20-B15-ELS | B 20 | M 6 | B 15 | M 6 | 25 | 16 | 12 | 66 | 12.5 | 41 | 16 | 12 | GN 511-M6-25 | 75 | |
| GN 474.1-B20-B15-MT | B 20 | M 6 | B 15 | M 6 | 25 | 16 | 12 | 66 | 12.5 | 41 | 16 | 12 | GN 511-M6-25 | 75 | |
| GN 474.1-B20-B16-ELS | B 20 | M 6 | B 16 | M 6 | 25 | 16 | - | 66 | 12.5 | 41 | 16 | - | GN 511-M6-25 | 74 | |
| GN 474.1-B20-B16-MT | B 20 | M 6 | B 16 | M 6 | 25 | 16 | - | 66 | 12.5 | 41 | 16 | - | GN 511-M6-25 | 74 | |
| GN 474.1-B20-B20-ELS | B 20 | M 6 | B 20 | M 6 | 25 | 16 | 16 | 66 | 12.5 | 41 | 16 | 16 | GN 511-M6-25 | 65 | |
| GN 474.1-B20-B20-MT | B 20 | M 6 | B 20 | M 6 | 25 | 16 | 16 | 66 | 12.5 | 41 | 16 | 16 | GN 511-M6-25 | 65 |
Характеристики
Установочный зажим
Алюминий
- Ровная матовая отделка MT
- Анодированный, чёрный цвет ELS
Винты с головкой под торцевой ключ ISO 4762
Нержавеющая сталь
Информация
В стандартном варианте исполнения это зажимной винт с торцевой головкой с шестигранным углублением ISO 4762. Он может быть заменён зажимным комплектом GN 511 (код изделия см. в таблице с размерами).
Принадлежности
Техническая информация
Вопрос о продукции
Спросите о серии GN 474.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
