Серия GN 480.1

GN 480.1

Стяжные болты / удерживающие трубки

Алюминий / нержавеющая сталь, для установочных зажимов

Алюминий

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 480.1

GN 480.1

GN 480.1

Стяжные болты / удерживающие трубки

Алюминий / нержавеющая сталь, для установочных зажимов
GN 480.1-NI

GN 480.1-NI

Стяжные болты / удерживающие трубки

Алюминий / нержавеющая сталь, для установочных зажимов

Изображения

GN 480.1 — Стяжные болты / удерживающие трубки

Схемы

Схема GN 480.1

GN 480.1

Таблица моделей — Стяжные болты / удерживающие трубки

Артикул
В корзину
GN 480.1-V10-100-AL-OS V 10 100 7 15 11
GN 480.1-V10-150-AL-OS V 10 150 7 15 19
GN 480.1-V10-200-AL-OS V 10 200 7 15 25
GN 480.1-V10-250-AL-OS V 10 250 7 15 32
GN 480.1-V10-300-AL-OS V 10 300 7 15 38
GN 480.1-V10-350-AL-OS V 10 350 7 15 44
GN 480.1-V10-400-AL-OS V 10 400 7 15 51
GN 480.1-V12-100-AL-OS V 12 100 9 15 15
GN 480.1-V12-150-AL-OS V 12 150 9 15 23
GN 480.1-V12-200-AL-OS V 12 200 9 15 31
GN 480.1-V12-250-AL-OS V 12 250 9 15 39
GN 480.1-V12-300-AL-OS V 12 300 9 15 46
GN 480.1-V12-350-AL-OS V 12 350 7 15 54
GN 480.1-V12-400-AL-OS V 12 400 7 15 15
GN 480.1-V16-100-AL-OS V 16 100 13 20 21
GN 480.1-V16-150-AL-OS V 16 150 13 20 32
GN 480.1-V16-200-AL-OS V 16 200 13 20 43
GN 480.1-V16-250-AL-OS V 16 250 13 20 53
GN 480.1-V16-300-AL-OS V 16 300 13 20 64
GN 480.1-V16-350-AL-OS V 16 350 7 15 74
GN 480.1-V16-400-AL-OS V 16 400 7 15 85
GN 480.1-V10-100-AL-LS V 10 100 7 15 20
GN 480.1-V10-150-AL-LS V 10 150 7 15 20
GN 480.1-V10-200-AL-LS V 10 200 7 15 25
GN 480.1-V10-250-AL-LS V 10 250 7 15 32
GN 480.1-V10-300-AL-LS V 10 300 7 15 38
GN 480.1-V10-350-AL-LS V 10 350 7 15 44
GN 480.1-V10-400-AL-LS V 10 400 7 15 51
GN 480.1-V12-100-AL-LS V 12 100 9 15 15
GN 480.1-V12-150-AL-LS V 12 150 9 15 23
GN 480.1-V12-200-AL-LS V 12 200 9 15 31
GN 480.1-V12-250-AL-LS V 12 250 9 15 39
GN 480.1-V12-300-AL-LS V 12 300 9 15 46
GN 480.1-V12-350-AL-LS V 12 350 9 15 54
GN 480.1-V12-400-AL-LS V 12 400 9 15 15
GN 480.1-V16-100-AL-LS V 16 100 13 20 22
GN 480.1-V16-150-AL-LS V 16 150 13 20 32
GN 480.1-V16-200-AL-LS V 16 200 13 20 43
GN 480.1-V16-250-AL-LS V 16 250 13 20 53
GN 480.1-V16-300-AL-LS V 16 300 13 20 64
GN 480.1-V16-350-AL-LS V 16 350 13 20 150
GN 480.1-V16-400-AL-LS V 16 400 13 20 100
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип OS: без шкалы
  • Тип LS: со шкалой (миллиметровой)

Вариант исполнения из нержавеющей стали NI

Стяжные болты / трубки, круглые

Нержавеющая сталь AISI 304

отшлифованный

Вариант исполнения из алюминия AL

Удерживающие квадратные трубки

Алюминий

анодированный естественный цвет

Продольная шкала, выгравированная

с лазерной точностью

Информация

Внешние размеры удерживающих болтов / удерживающих трубок GN 480.1 подбираются для использования с установочными зажимами.

Удерживающие трубки также могут быть использованы в качестве кабельного ввода.

По запросу

  • Специальные шкалы

Техническая информация

Примеры сборки

MD473_AN-23042-0

Вопрос о продукции

Спросите о серии GN 480.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CC-MSR.60 — Декоративные заглушки винтов

CC-MSR.60

Декоративные заглушки винтов

для MSR., технополимер

Декоративные заглушки винтов
GN 473 — Установочные зажимы с опорной пластиной

GN 473

Установочные зажимы с опорной пластиной

Алюминий

Установочные зажимы с опорной пластиной
GN 474 — Двусторонние установочные зажимы

GN 474

Двусторонние установочные зажимы

Алюминий

Двусторонние установочные зажимы
GN 474.1 — Параллельные установочные зажимы

GN 474.1

Параллельные установочные зажимы

Алюминий

Параллельные установочные зажимы
GN 474.2-P — Рельсовые установочные зажимы

GN 474.2-P

Рельсовые установочные зажимы

Алюминиевые, разъёмные, с перекрёстным / параллельным отверстием

С параллельным отверстием
GN 474.2-Q — Рельсовые установочные зажимы

GN 474.2-Q

Рельсовые установочные зажимы

Алюминиевые, разъёмные, с перекрёстным / параллельным отверстием

С перекрёстным отверстием
GN 474.3-K — Параллельные крепёжные скобы с регулируемым шпинделем

GN 474.3-K

Параллельные крепёжные скобы с регулируемым шпинделем

Алюминий

С двумя рычажными ручками и двумя винтами под торцевой ключ
GN 474.3-S — Параллельные крепёжные скобы с регулируемым шпинделем

GN 474.3-S

Параллельные крепёжные скобы с регулируемым шпинделем

Алюминий

С четырьмя винтами с головкой под торцевой ключ

Артикул модели

GN 480.1 — Стяжные болты / удерживающие трубки

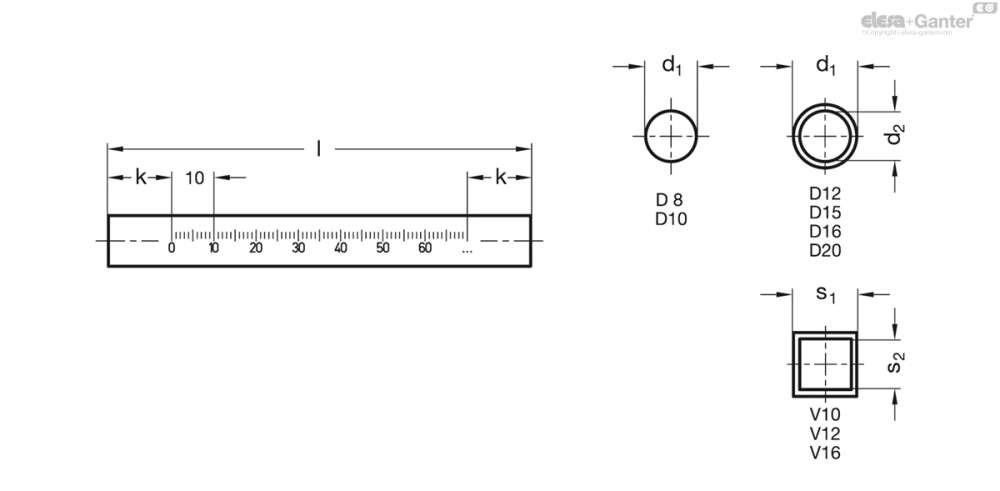

Чертёж GN 480.1
